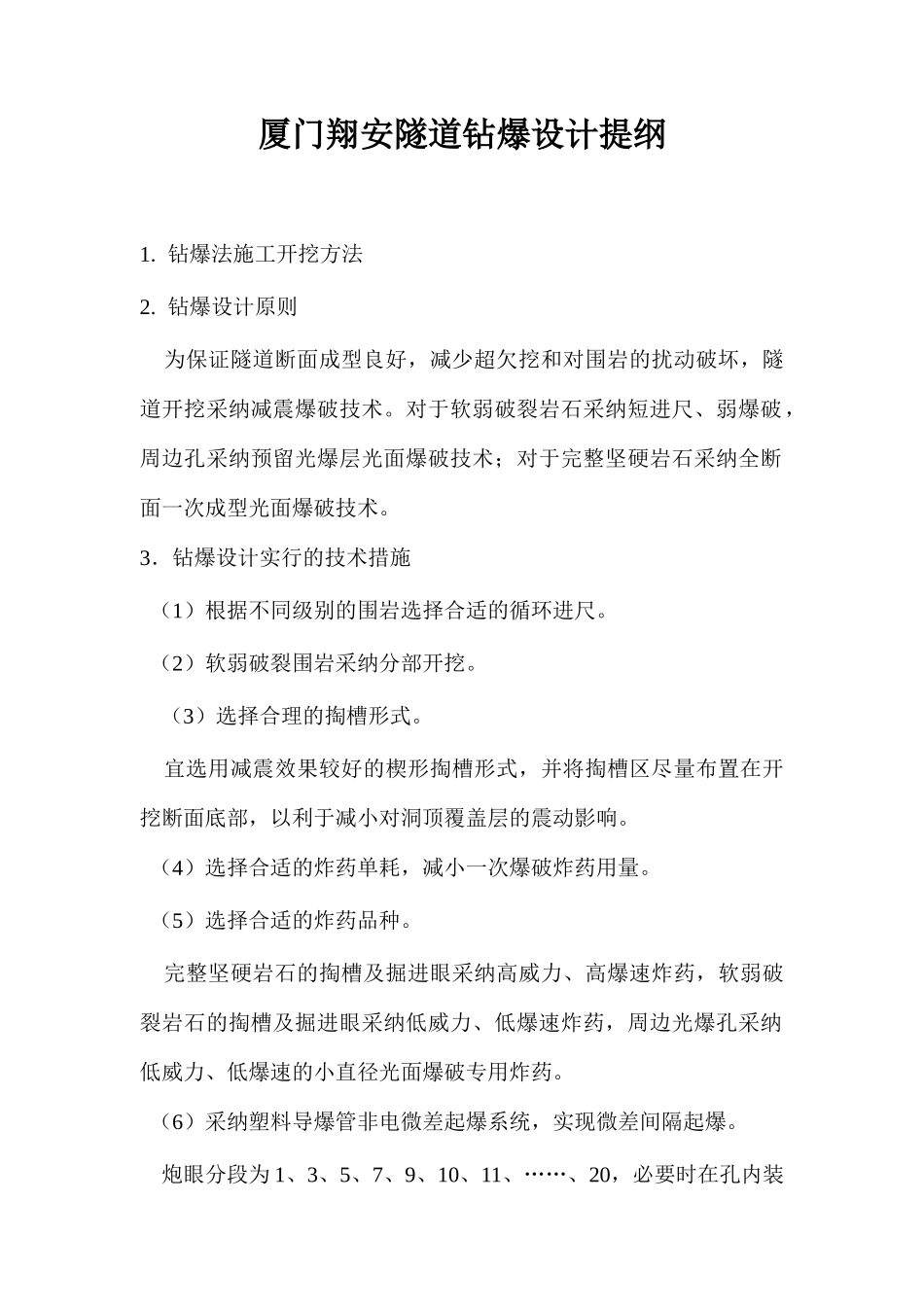

厦门某隧道钻爆设计提纲

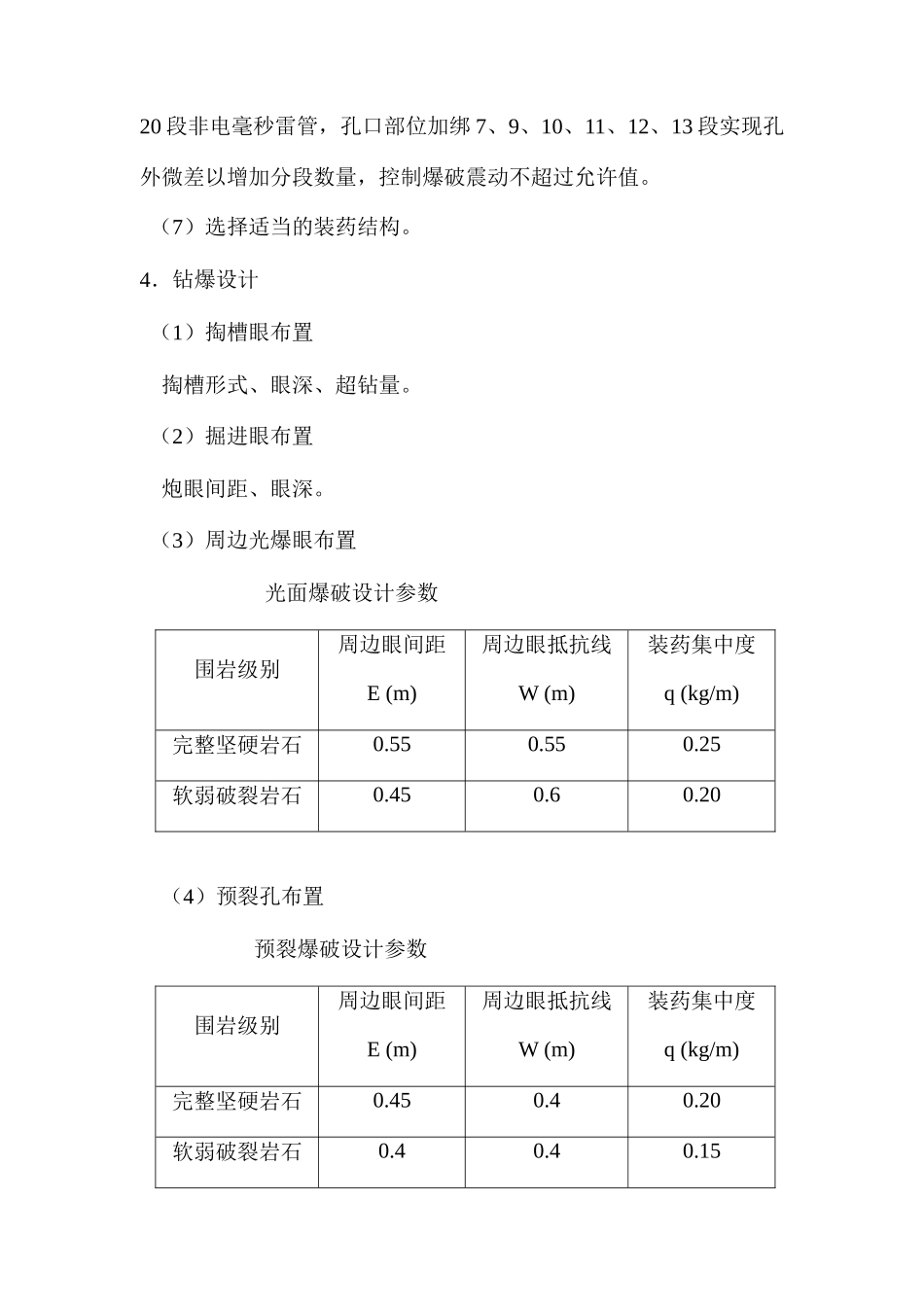

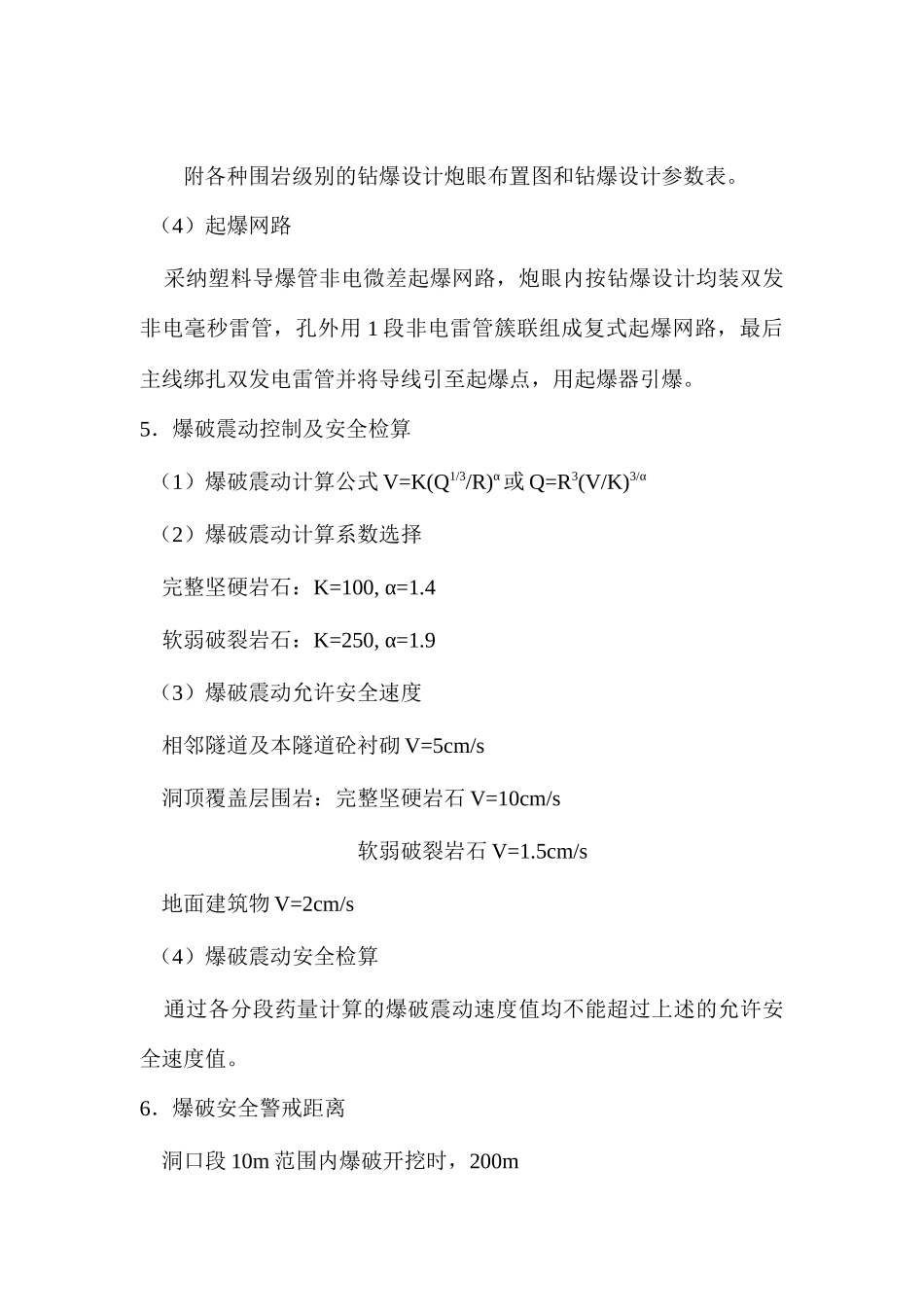

厦门翔安隧道钻爆设计提纲1. 钻爆法施工开挖方法2. 钻爆设计原则 为保证隧道断面成型良好，减少超欠挖和对围岩的扰动破坏，隧道开挖采纳减震爆破技术。对于软弱破裂岩石采纳短进尺、弱爆破，周边孔采纳预留光爆层光面爆破技术；对于完整坚硬岩石采纳全断面一次成型光面爆破技术。3．钻爆设计实行的技术措施 （1）根据不同级别的围岩选择合适的循环进尺。 （2）软弱破裂围岩采纳分部开挖。（3）选择合理的掏槽形式。 宜选用减震效果较好的楔形掏槽形式，并将掏槽区尽量布置在开挖断面底部，以利于减小对洞顶覆盖层的震动影响。 （4）选择合适的炸药单耗，减小一次爆破炸药用量。 （5）选择合适的炸药品种。 完整坚硬岩石的掏槽及掘进眼采纳高威力、高爆速炸药，软弱破裂岩石的掏槽及掘进眼采纳低威力、低爆速炸药，周边光爆孔采纳低威力、低爆速的小直径光面爆破专用炸药。 （6）采纳塑料导爆管非电微差起爆系统，实现微差间隔起爆。 炮眼分段为 1、3、5、7、9、10、11、……、20，必要时在孔内装20 段非电毫秒雷管，孔口部位加绑 7、9、10、11、12、13 段实现孔外微差以增加分段数量，控制爆破震动不超过允许值。 （7）选择适当的装药结构。4．钻爆设计 （1）掏槽眼布置 掏槽形式、眼深、超钻量。 （2）掘进眼布置 炮眼间距、眼深。 （3）周边光爆眼布置 光面爆破设计参数围岩级别周边眼间距E (m)周边眼抵抗线W (m)装药集中度q (kg/m)完整坚硬岩石0.550.550.25软弱破裂岩石0.450.60.20（4）预裂孔布置 预裂爆破设计参数围岩级别周边眼间距E (m)周边眼抵抗线W (m)装药集中度q (kg/m)完整坚硬岩石0.450.40.20软弱破裂岩石0.40.40.15附各种围岩级别的钻爆设计炮眼布置图和钻爆设计参数表。 （4）起爆网路 采纳塑料导爆管非电微差起爆网路，炮眼内按钻爆设计均装双发非电毫秒雷管，孔外用 1 段非电雷管簇联组成复式起爆网路，最后主线绑扎双发电雷管并将导线引至起爆点，用起爆器引爆。5．爆破震动控制及安全检算 （1）爆破震动计算公式 V=K(Q1/3/R)α 或 Q=R3(V/K)3/α （2）爆破震动计算系数选择 完整坚硬岩石：K=100, α=1.4 软弱破裂岩石：K=250, α=1.9 （3）爆破震动允许安全速度 相邻隧道及本隧道砼衬砌 V=5cm/s 洞顶覆盖层围岩：完整坚硬岩石 V=10cm/s软弱破裂岩石 V=1.5cm/s 地面建筑物 V=2cm/s （4）爆破震动安全检算 通过各分段药量计算的爆破震动速度值均不能超过上述的允许安全速度值。6．爆破安全警戒距离 洞口段 10m 范围内爆破开挖时，200m 洞内爆破开挖时，100m7．爆破施工安全组织措施
