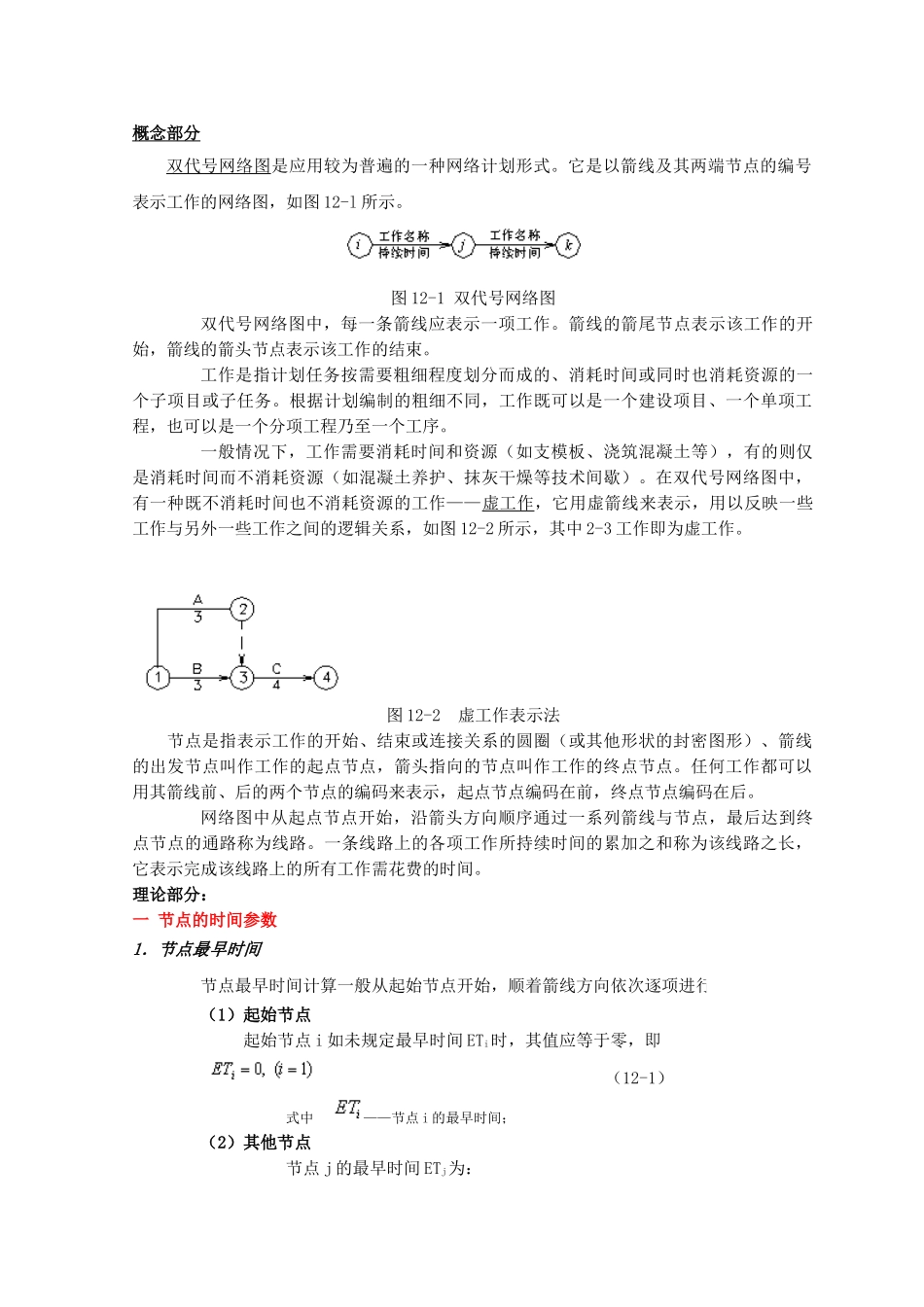

概念部分双代号网络图是应用较为普遍的一种网络计划形式
它是以箭线及其两端节点的编号表示工作的网络图，如图 12-l 所示
图 12-1 双代号网络图 双代号网络图中，每一条箭线应表示一项工作
箭线的箭尾节点表示该工作的开始，箭线的箭头节点表示该工作的结束
工作是指计划任务按需要粗细程度划分而成的、消耗时间或同时也消耗资源的一个子项目或子任务
根据计划编制的粗细不同，工作既可以是一个建设项目、一个单项工程，也可以是一个分项工程乃至一个工序
一般情况下，工作需要消耗时间和资源（如支模板、浇筑混凝土等），有的则仅是消耗时间而不消耗资源（如混凝土养护、抹灰干燥等技术间歇）
在双代号网络图中，有一种既不消耗时间也不消耗资源的工作——虚工作，它用虚箭线来表示，用以反映一些工作与另外一些工作之间的逻辑关系，如图 12-2 所示，其中 2-3 工作即为虚工作
图 12-2 虚工作表示法节点是指表示工作的开始、结束或连接关系的圆圈（或其他形状的封密图形）、箭线的出发节点叫作工作的起点节点，箭头指向的节点叫作工作的终点节点
任何工作都可以用其箭线前、后的两个节点的编码来表示，起点节点编码在前，终点节点编码在后
网络图中从起点节点开始，沿箭头方向顺序通过一系列箭线与节点，最后达到终点节点的通路称为线路
一条线路上的各项工作所持续时间的累加之和称为该线路之长，它表示完成该线路上的所有工作需花费的时间
理论部分：一 节点的时间参数1．节点最早时间 节点最早时间计算一般从起始节点开始，顺着箭线方向依次逐项进行
（1）起始节点 起始节点 i 如未规定最早时间 ETi时，其值应等于零，即 （12-1） 式中 ——节点 i 的最早时间； （2）其他节点 节点 j 的最早时间 ETj为： （12-2） 式中 ——节点 j 的最早时间； ——工作 i-j 的持续时间； （3）计算工期 Tc Tc =
