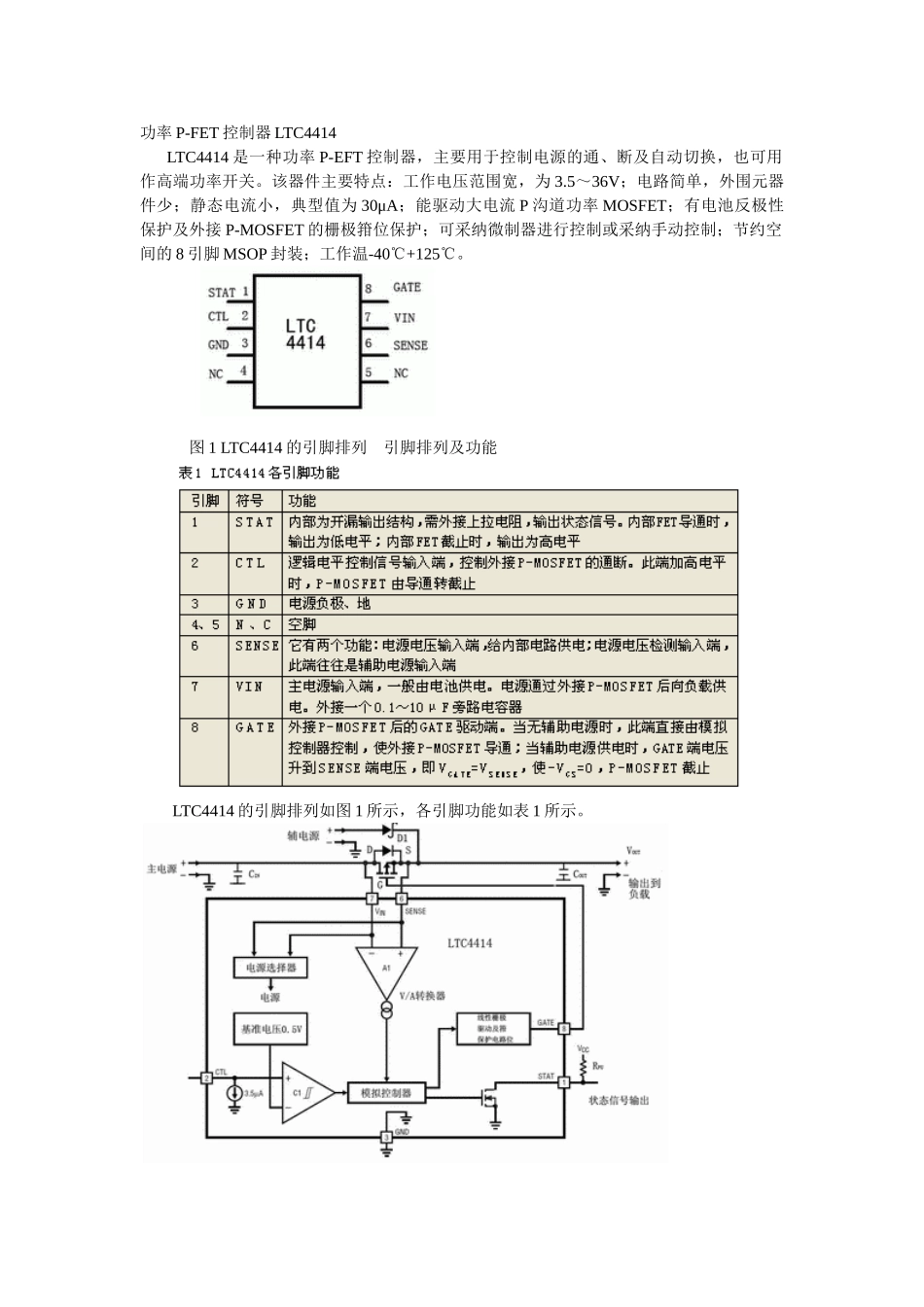

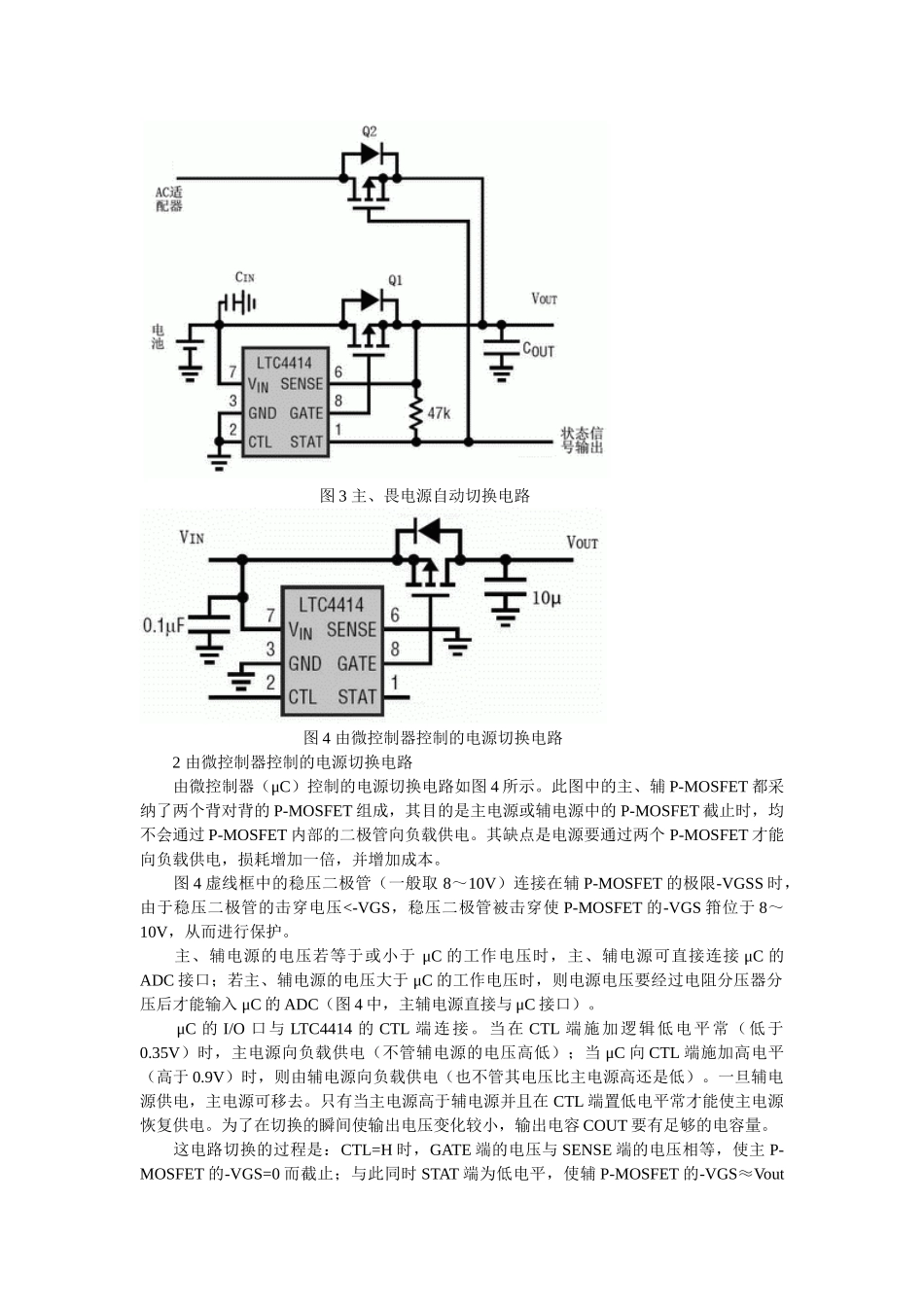

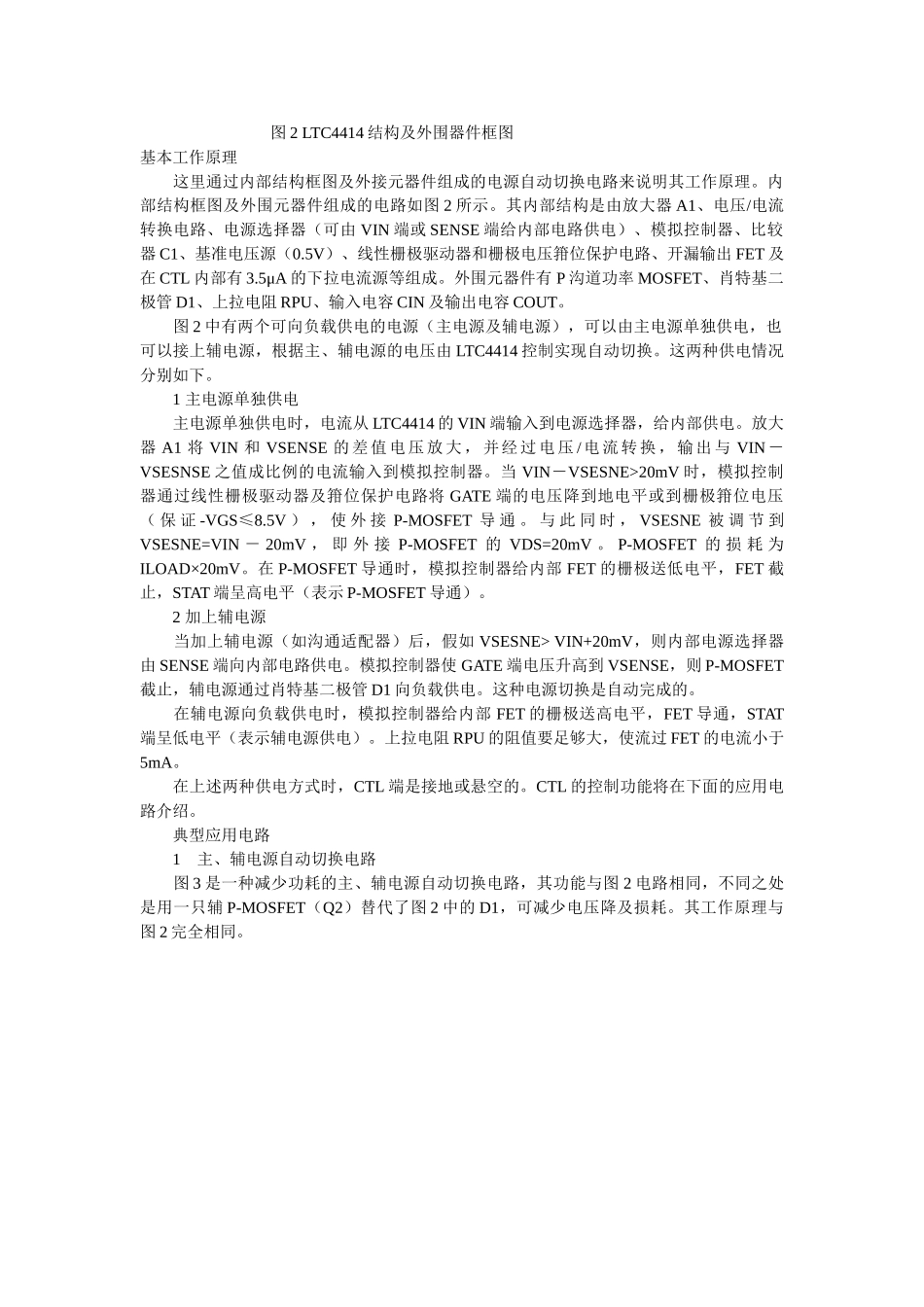

功率 P-FET 控制器 LTC4414 LTC4414 是一种功率 P-EFT 控制器，主要用于控制电源的通、断及自动切换，也可用作高端功率开关。该器件主要特点：工作电压范围宽，为 3.5～36V；电路简单，外围元器件少；静态电流小，典型值为 30μA；能驱动大电流 P 沟道功率 MOSFET；有电池反极性保护及外接 P-MOSFET 的栅极箝位保护；可采纳微制器进行控制或采纳手动控制；节约空间的 8 引脚 MSOP 封装；工作温-40℃+125℃。 图 1 LTC4414 的引脚排列 引脚排列及功能 LTC4414 的引脚排列如图 1 所示，各引脚功能如表 1 所示。 图 2 LTC4414 结构及外围器件框图基本工作原理 这里通过内部结构框图及外接元器件组成的电源自动切换电路来说明其工作原理。内部结构框图及外围元器件组成的电路如图 2 所示。其内部结构是由放大器 A1、电压/电流转换电路、电源选择器（可由 VIN 端或 SENSE 端给内部电路供电）、模拟控制器、比较器 C1、基准电压源（0.5V）、线性栅极驱动器和栅极电压箝位保护电路、开漏输出 FET 及在 CTL 内部有 3.5μA 的下拉电流源等组成。外围元器件有 P 沟道功率 MOSFET、肖特基二极管 D1、上拉电阻 RPU、输入电容 CIN 及输出电容 COUT。 图 2 中有两个可向负载供电的电源（主电源及辅电源），可以由主电源单独供电，也可以接上辅电源，根据主、辅电源的电压由 LTC4414 控制实现自动切换。这两种供电情况分别如下。 1 主电源单独供电 主电源单独供电时，电流从 LTC4414 的 VIN 端输入到电源选择器，给内部供电。放大器 A1 将 VIN 和 VSENSE 的差值电压放大，并经过电压 /电流转换，输出与 VIN－VSESNSE 之值成比例的电流输入到模拟控制器。当 VIN－VSESNE>20mV 时，模拟控制器通过线性栅极驱动器及箝位保护电路将 GATE 端的电压降到地电平或到栅极箝位电压（ 保 证 -VGS≤8.5V ） ， 使 外 接 P-MOSFET 导 通 。 与 此 同 时 ， VSESNE 被 调 节 到VSESNE=VIN － 20mV ， 即 外 接 P-MOSFET 的 VDS=20mV 。 P-MOSFET 的 损 耗 为ILOAD×20mV。在 P-MOSFET 导通时，模拟控制器给内部 FET 的栅极送低电平，FET 截止，STAT 端呈高电平（表示 P-MOSFET 导通）。 2 加上辅电源 当加上辅电源（如沟通适配器）后，假如 VSESNE> VIN+20mV，则内部电源选择器由 SENSE 端向内部电路供电。模拟控制器使 GATE 端电压升...
