发电厂厂房脚手架施工方案

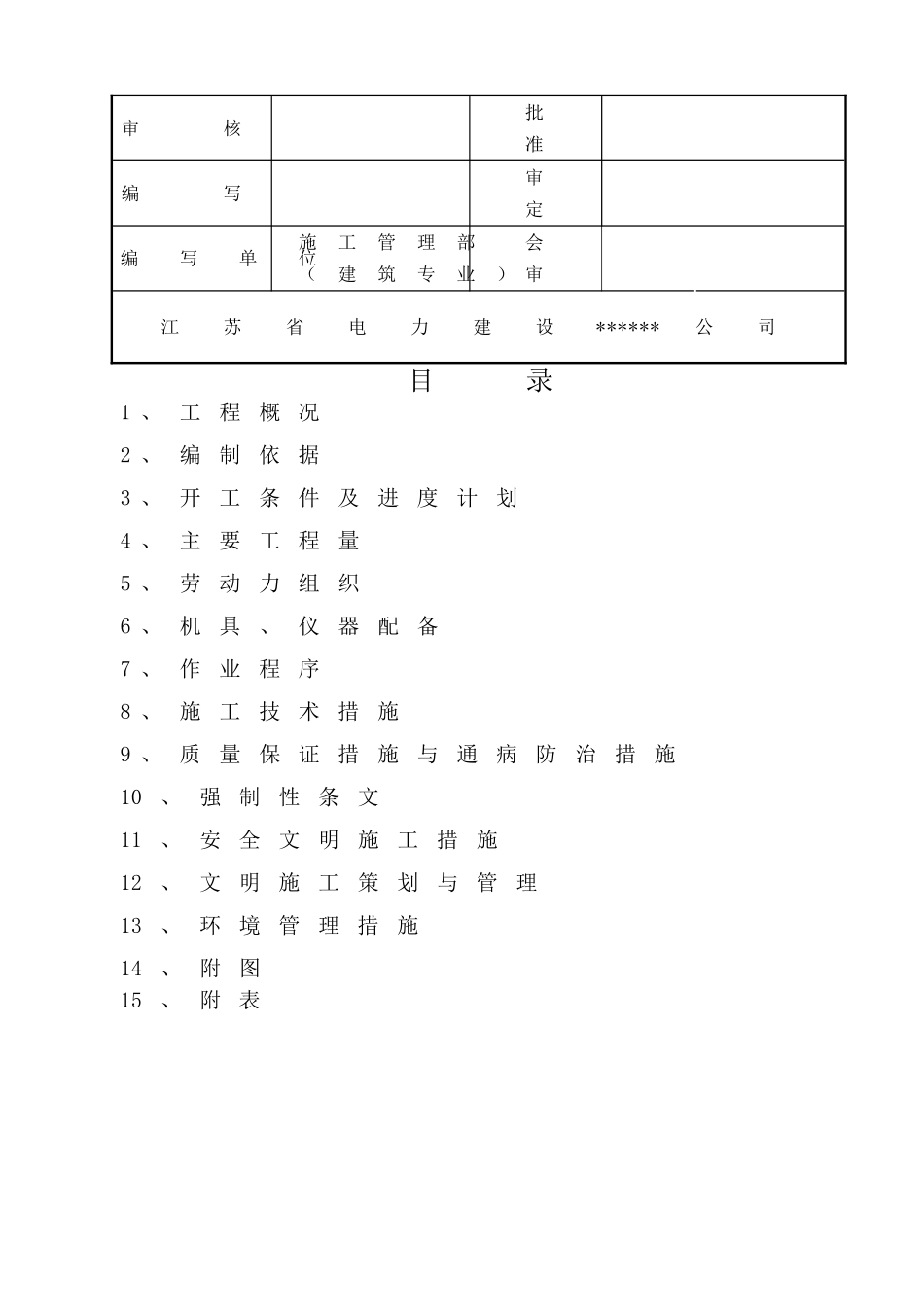

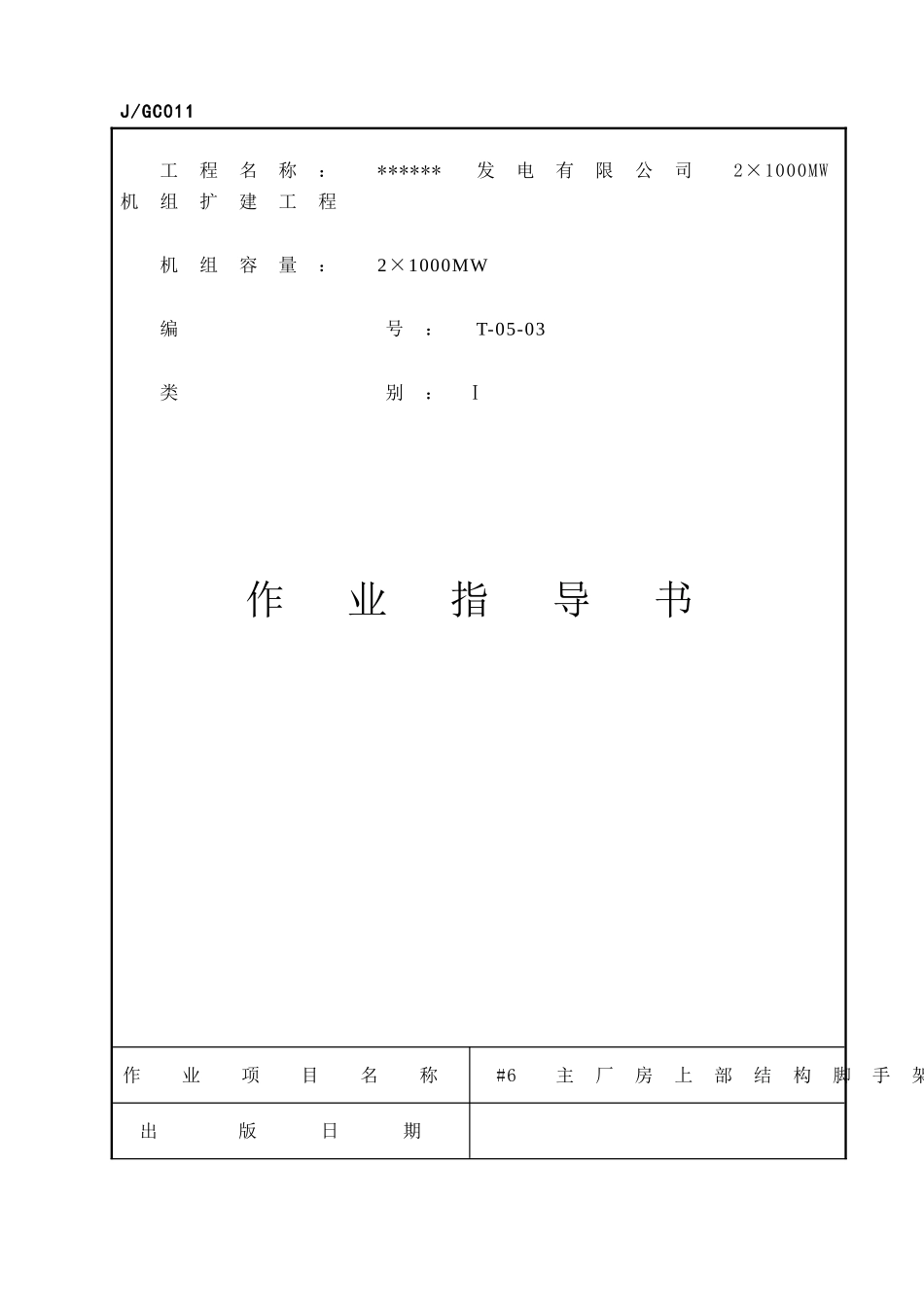

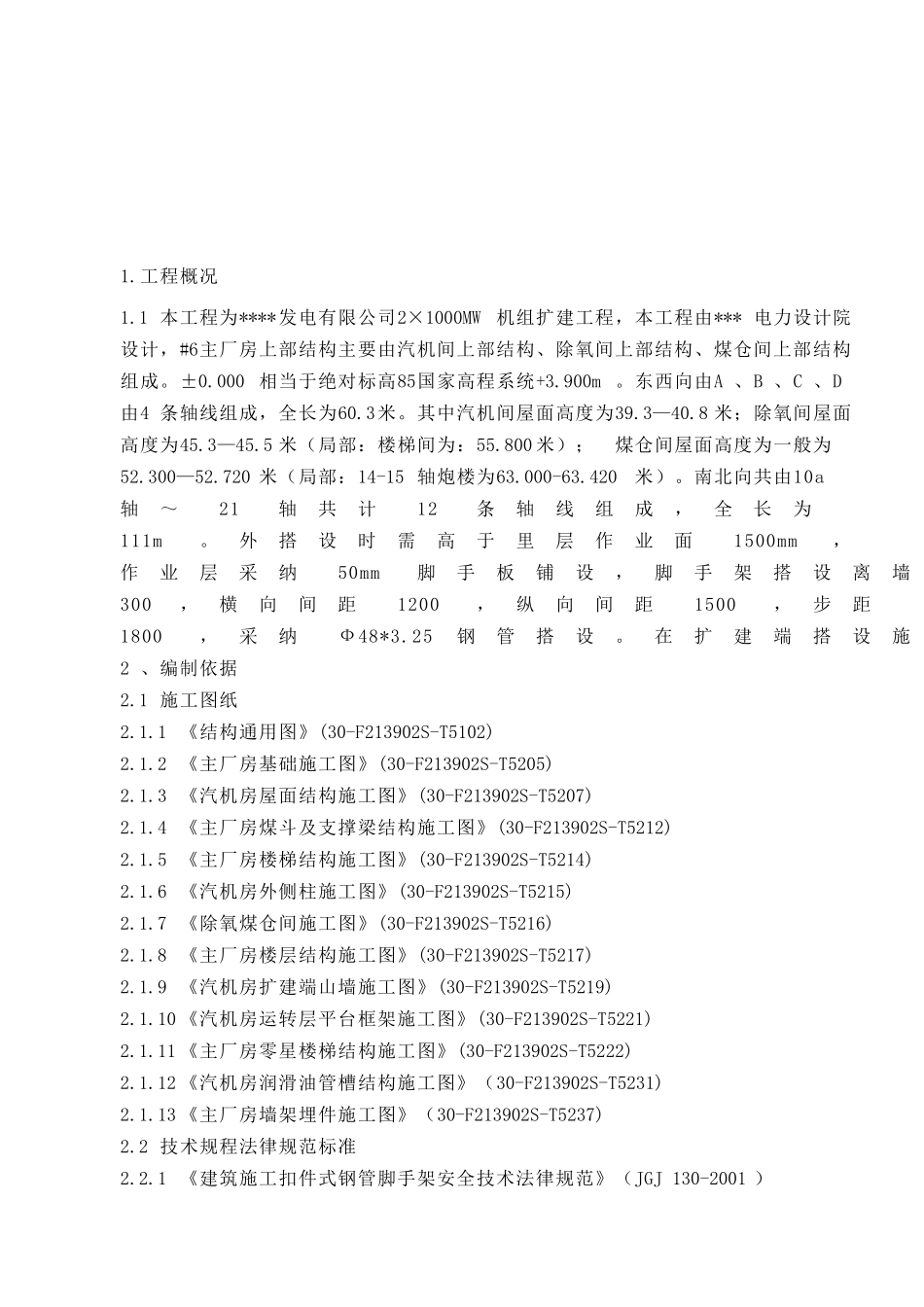

J/GC011 工程名称：******发电有限公司2×1000MW机组扩建工程 机组容量：2×1000MW 编 号：T-05-03 类 别：Ⅰ作 业 指 导 书作 业 项 目 名 称#6主厂房上部结构脚手架工程出 版 日 期 审 核 批 准 编 写 审 定 编 写 单 位施工管理部（建筑专业）会 审 江 苏 省 电 力 建 设******公 司目 录1 、工程概况2 、编制依据3 、开工条件及进度计划4 、主要工程量5 、劳动力组织6 、机具、仪器配备7 、作业程序8 、施工技术措施9 、质量保证措施与通病防治措施10、强制性条文11、安全文明施工措施12、文明施工策划与管理13、环境管理措施14、附图15、附表1.工程概况1.1 本工程为****发电有限公司2×1000MW机组扩建工程，本工程由*** 电力设计院设计，#6主厂房上部结构主要由汽机间上部结构、除氧间上部结构、煤仓间上部结构组成。±0.000 相当于绝对标高85国家高程系统+3.900m 。东西向由A 、B 、C 、D由4 条轴线组成，全长为60.3米。其中汽机间屋面高度为39.3—40.8 米；除氧间屋面高度为45.3—45.5 米（局部：楼梯间为：55.800 米）； 煤仓间屋面高度为一般为52.300—52.720 米（局部：14-15 轴炮楼为63.000-63.420米）。南北向共由10a轴～21轴共计12条轴线组成，全长为111m。外搭设时需高于里层作业面1500mm，作业层采纳50mm脚手板铺设，脚手架搭设离墙300，横向间距1200，纵向间距1500，步距1800，采纳Ф48*3.25钢管搭设。在扩建端搭设施工通道一座。2 、编制依据2.1 施工图纸2.1.1 《结构通用图》(30-F213902S-T5102)2.1.2 《主厂房基础施工图》(30-F213902S-T5205) 2.1.3 《汽机房屋面结构施工图》(30-F213902S-T5207)2.1.4 《主厂房煤斗及支撑梁结构施工图》(30-F213902S-T5212)2.1.5 《主厂房楼梯结构施工图》(30-F213902S-T5214)2.1.6 《汽机房外侧柱施工图》(30-F213902S-T5215)2.1.7 《除氧煤仓间施工图》(30-F213902S-T5216) 2.1.8 《主厂房楼层结构施工图》(30-F213902S-T5217)2.1.9 《汽机房扩建端山墙施工图》(30-F213902S-T5219)2.1.10 《汽机房运转层平台框架施工图》(30-F213902S-T5221) 2.1.11 《主厂房零星楼梯结构施工图》(30-F213902S-T5222)2.1.12 《汽机房润滑油管槽结构施工图》（30-F213902S-T5231)2.1.13 《主厂房墙架埋件施工图》（30-F213902S-T5237)2.2 技术规程法律规范标准2.2.1 《建筑施工扣件式钢管脚手架安全技术法律规范》（JGJ...
