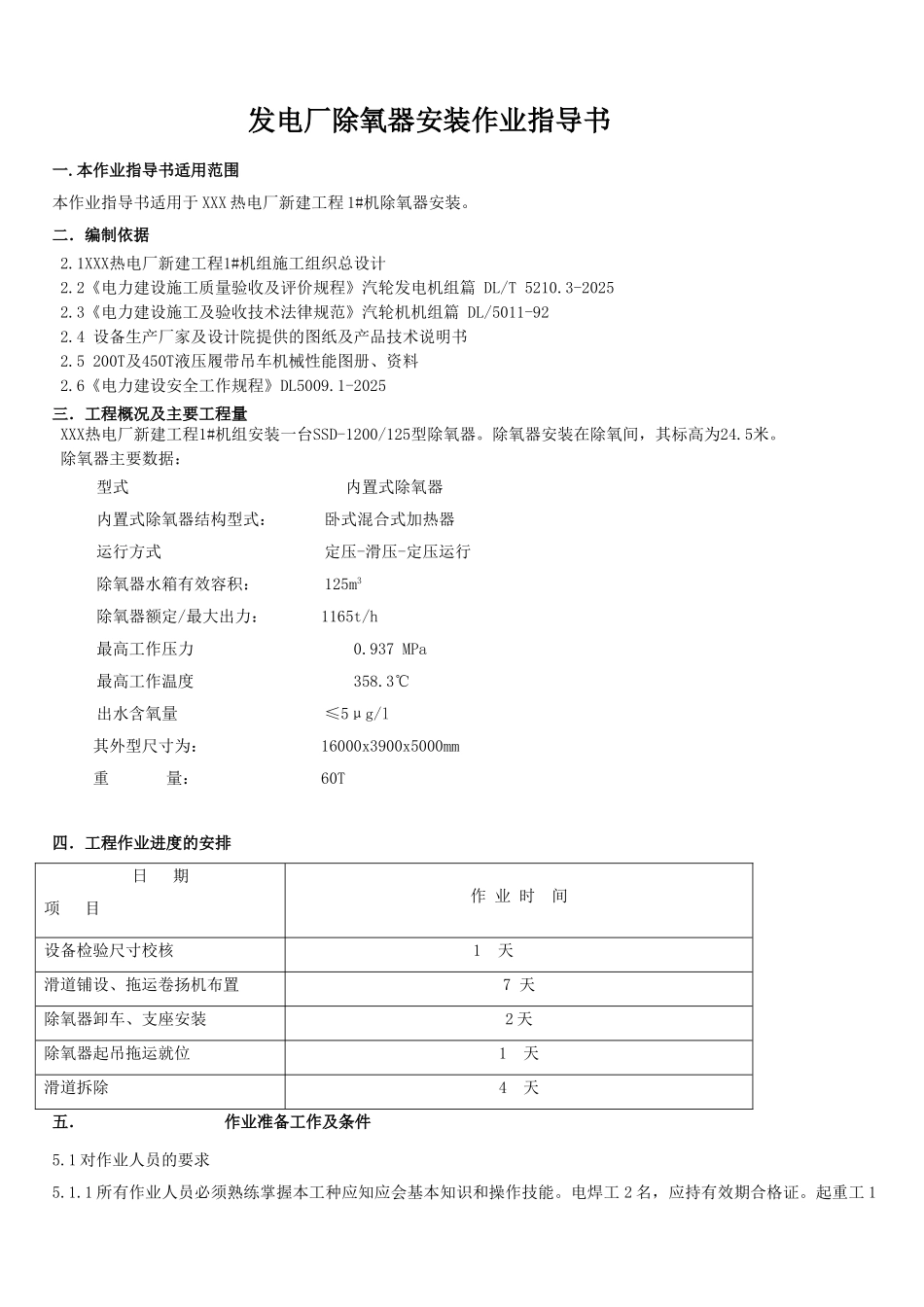

发电厂除氧器吊装、安装作业指导书VIP专享

发电厂除氧器安装作业指导书一.本作业指导书适用范围本作业指导书适用于 XXX 热电厂新建工程 1#机除氧器安装。二．编制依据2.1XXX热电厂新建工程1#机组施工组织总设计2.2《电力建设施工质量验收及评价规程》汽轮发电机组篇 DL/T 5210.3-20252.3《电力建设施工及验收技术法律规范》汽轮机机组篇 DL/5011-922.4 设备生产厂家及设计院提供的图纸及产品技术说明书2.5 200T及450T液压履带吊车机械性能图册、资料2.6《电力建设安全工作规程》DL5009.1-2025三．工程概况及主要工程量XXX热电厂新建工程1#机组安装一台SSD-1200/125型除氧器。除氧器安装在除氧间，其标高为24.5米。除氧器主要数据：型式 内置式除氧器内置式除氧器结构型式： 卧式混合式加热器运行方式 定压-滑压-定压运行除氧器水箱有效容积： 125m3除氧器额定/最大出力： 1165t/h最高工作压力 0.937 MPa最高工作温度 358.3℃出水含氧量 ≤5μg/l其外型尺寸为： 16000x3900x5000mm重 量： 60T四．工程作业进度的安排 日 期项 目作 业 时 间设备检验尺寸校核1 天滑道铺设、拖运卷扬机布置7 天除氧器卸车、支座安装2 天除氧器起吊拖运就位1 天滑道拆除4 天五． 作业准备工作及条件5.1 对作业人员的要求5.1.1 所有作业人员必须熟练掌握本工种应知应会基本知识和操作技能。电焊工 2 名，应持有效期合格证。起重工 1名，须持有效上岗证。5.1.2 施工组长 1 名，有除氧器安装的施工经验，能够组织施工，组员 5 名有高空作业经验。5.1.3 所有作业人员必须经安全考核合格。5.1.4 施工人员在施工前必须认真熟悉设备图纸及其技术要求、说明书、施工作业指导书以及有关规程法律规范，参加施工前的安全、技术交底，熟练掌握除氧器吊装作业的方法和工艺要求，避开盲目施工。5.1.5 施工作业前邀请监理工程师参加技术安全交底会议。5.2 作业机械、工具、仪器、仪表、材料的要求5.2.1 机具配备：450T 履带吊车 1 台；200T 履带吊 1 台；5t 卷扬机 1 台；电焊机 2 台。5.2.2 工具配备：60T 重物移运器 4 台； 2T、5T、手拉葫芦各 2 台，电焊器具 2 套；15 寸、12 寸扳手各 2 把；手锤2 把； φ100 磨光机 1 台；割具 2 套；20T 卡扣 4 个， 32T 千斤顶 4 台，5T 单滑轮 2 台，手锤锤头无松动，卡扣无裂纹、无变形，链条葫芦无卡涩，不超负荷使用，磨光机及时更换碳刷，所有机械器具均应进行负苛试验合格后方可使用。5...
