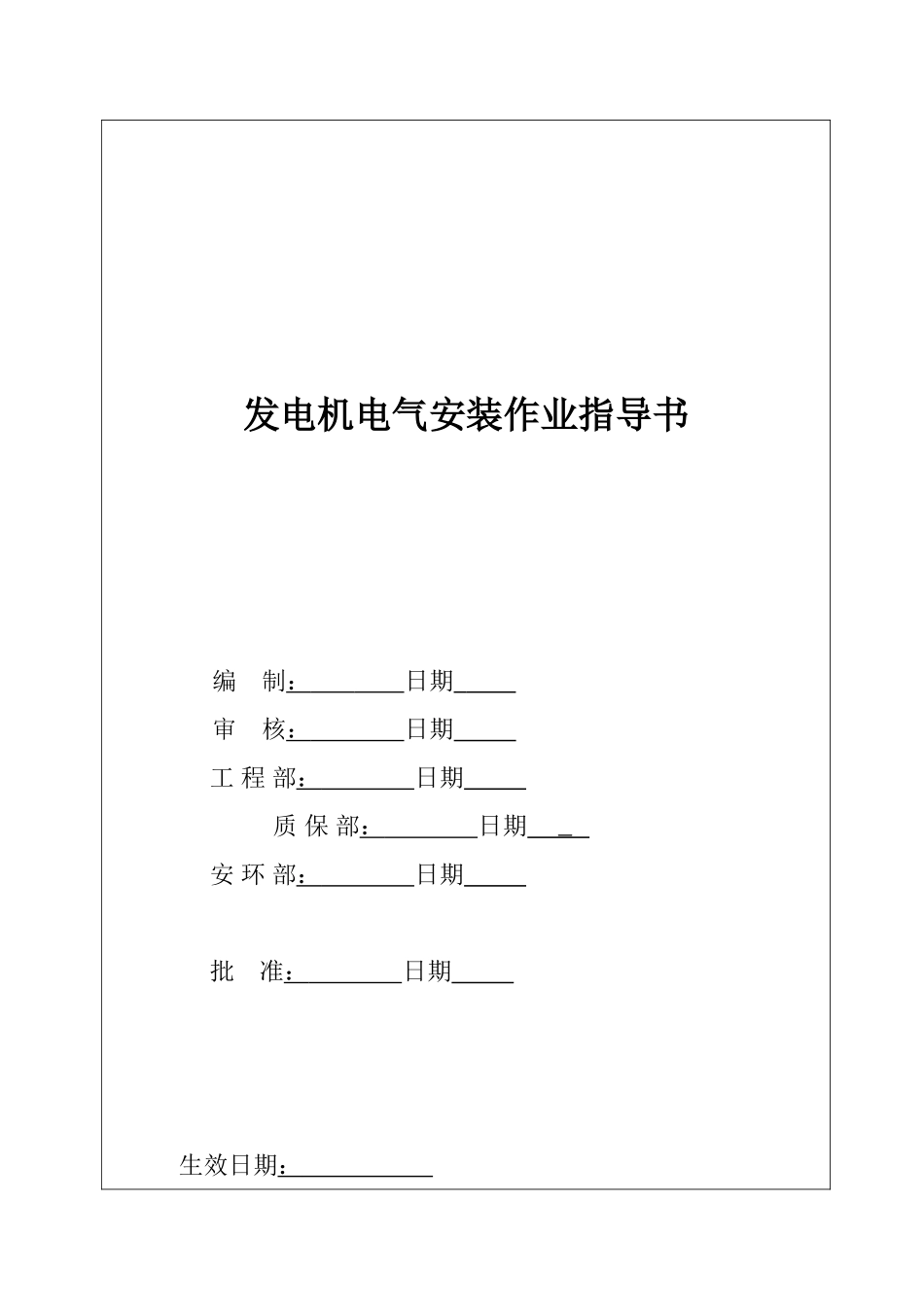

发电机电气安装作业指导书

**电力建设第二工程公司作业指导书编号：T320-EL-411-001版本号：1.0状态：执行发电机电气安装作业指导书编 制： 日期 审 核： 日期 工 程 部： 日期 质 保 部： 日期 安 环 部： 日期 批 准： 日期 生效日期： **电厂二期工程（2×900MW）#6 标段发电机电气安装作业指导书编号：T320-EL-411-001版本号：1.0状 态：执行目 录8目的9适用范围10编制依据11工程概况12作业准备13开工条件14安装程序15作业方法和步骤16环境因素分析17风险分析与防范措施18参考文献文件修改记录：1.0创建版本号修改说明修改人审核人批准人19 目的：为了保证**电厂二期工程（2×900MW）#6 标段发电机安装工程的施工质量，促进工程施工技术水平的提高，确保发电机安装时的安全，保证发电机安全投运。20 适用范围：适用于上海外高桥电厂二期工程（2×900MW）#6 标段发电机的电气安装工程。21 编制依据：21.1 SIEMENS 施工图纸及安装手册21.2 《电力建设安全工作规程》 （火力发电厂部分）21.3 《火电施工质量检验及评定标准》（电气篇） 3.4 《电气装置安装工程旋转电机施工及验收法律规范》 （GB50170—92）3.5 《施工机械性能手册》22 工程概况：本工程汽轮发电机为 SIEMENS 公司与上海汽轮发电机有限公司联合生产，励磁采纳沟通励磁机—旋转整流器无刷励磁系统，主、副励磁机均为 SIEMENS 公司制造。发电机：型号：THDF 125/67额定容量：1000MVA定子接线：YY定子额定电压：27000V±5%定子额电电流：21383A功率因素：0.9额定励磁电压：394V额定励磁电流：5355A冷却方式：水氢氢绝缘等级：F主励磁机：型号：ELR 70/90—30/6—20额定功率：4500kW额定电压：600V额定电流：7500A冷却方式：空冷绝缘等级：F副励磁机：型号：ELP 50/42—30/16额定容量：65kVA额定电压：220V±10%额定电流：195A额定频率：400HZ功率因素：0.6冷却方式：空冷绝缘等级：F23 作业准备：23.1 图纸、装箱单、出厂试验报告、安装手册准备齐全，所有施工人员必须熟悉发电机安装电气部分图纸及发电机电气安装工艺及标准。23.2 机、工具、材料准备：行车（汽机房） 1 台行灯变压器 220V、500VA 1 台行灯 12V 40W 4 只白布 4 米白绸布 4 米变压器油 2kg三防雨布 2 块链条葫芦 10t 6 只钢丝绳 6×37—170—φ17.5（7 米） 4 根钢丝绳 6×37—170—φ17.5（0.7 米） 2 根力矩扳手 20~100Nm 1 把 力矩扳手 60~300Nm 1 把...
