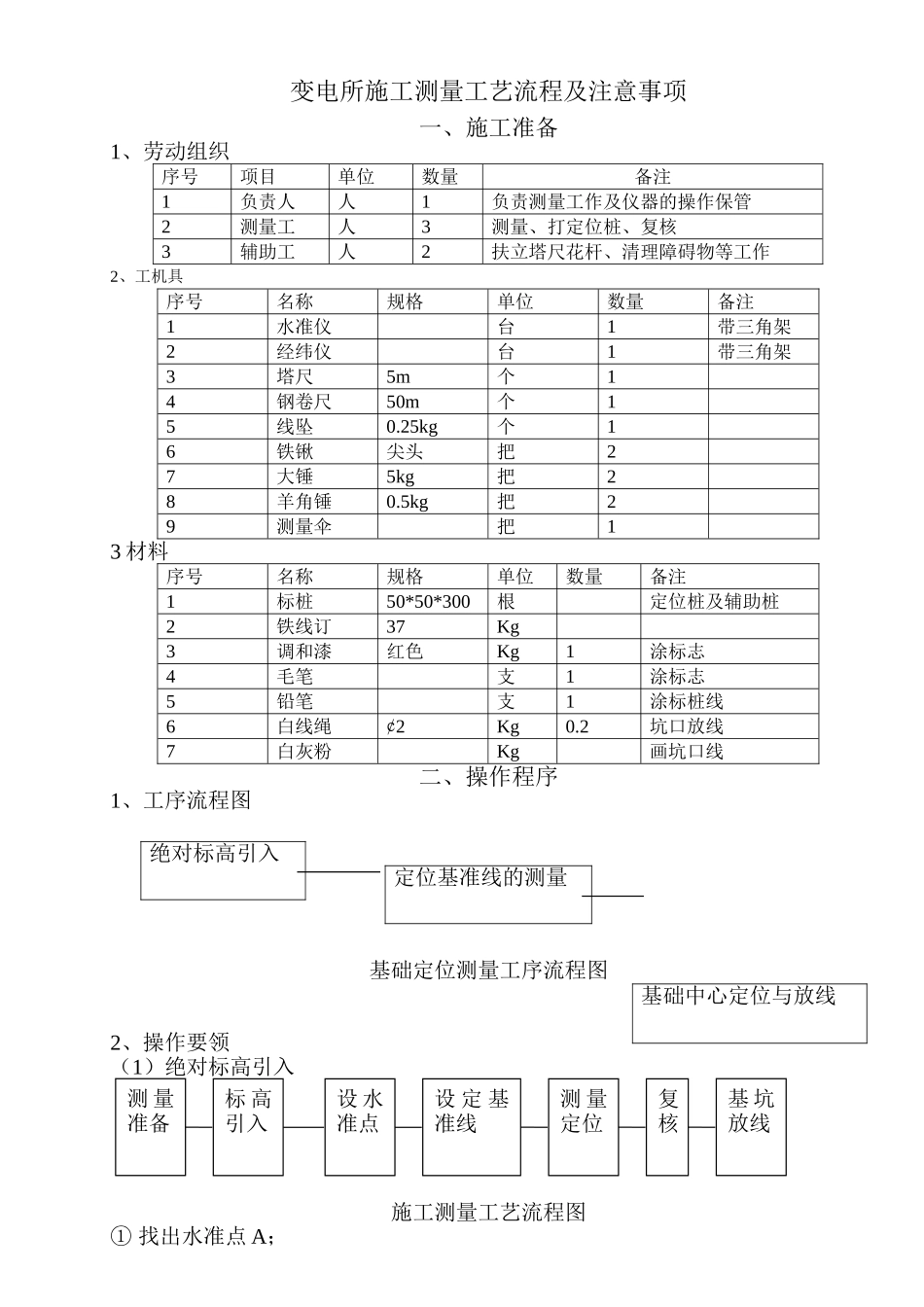

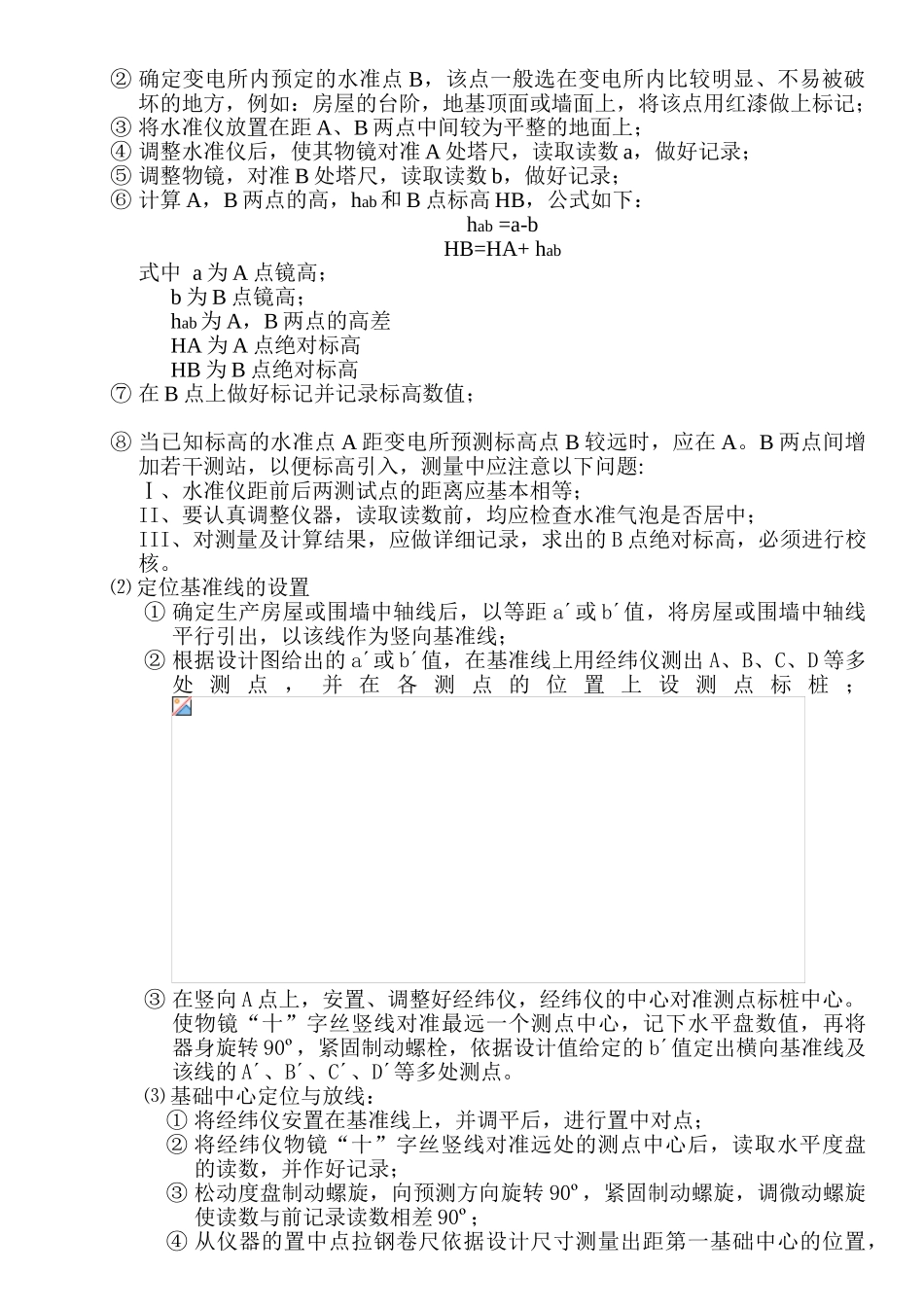

变电所施工测量工艺流程及注意事项一、施工准备1、劳动组织序号项目单位数量备注1负责人人1负责测量工作及仪器的操作保管2测量工人3测量、打定位桩、复核3辅助工人2扶立塔尺花杆、清理障碍物等工作2、工机具序号名称规格单位数量备注1水准仪台1带三角架2经纬仪台1带三角架3塔尺5m个14钢卷尺50m个15线坠0.25kg个16铁锹尖头把27大锤5kg把28羊角锤0.5kg把29测量伞把13 材料序号名称规格单位数量备注1标桩50*50*300根定位桩及辅助桩2铁线订37Kg3调和漆红色Kg1涂标志4毛笔支1涂标志5铅笔支1涂标桩线6白线绳¢2Kg0.2坑口放线7白灰粉Kg画坑口线二、操作程序1、工序流程图 基础定位测量工序流程图2、操作要领（1）绝对标高引入施工测量工艺流程图① 找出水准点 A；基础中心定位与放线 绝对标高引入定位基准线的测量测 量准备标 高引入设 水准点设 定 基准线测 量定位复核基 坑放线② 确定变电所内预定的水准点 B，该点一般选在变电所内比较明显、不易被破坏的地方，例如：房屋的台阶，地基顶面或墙面上，将该点用红漆做上标记；③ 将水准仪放置在距 A、B 两点中间较为平整的地面上；④ 调整水准仪后，使其物镜对准 A 处塔尺，读取读数 a，做好记录；⑤ 调整物镜，对准 B 处塔尺，读取读数 b，做好记录；⑥ 计算 A，B 两点的高，hab和 B 点标高 HB，公式如下：hab =a-bHB=HA+ hab式中 a 为 A 点镜高； b 为 B 点镜高； hab为 A，B 两点的高差 HA 为 A 点绝对标高 HB 为 B 点绝对标高⑦ 在 B 点上做好标记并记录标高数值；⑧ 当已知标高的水准点 A 距变电所预测标高点 B 较远时，应在 A。B 两点间增加若干测站，以便标高引入，测量中应注意以下问题:Ⅰ、水准仪距前后两测试点的距离应基本相等；II、要认真调整仪器，读取读数前，均应检查水准气泡是否居中；III、对测量及计算结果，应做详细记录，求出的 B 点绝对标高，必须进行校核。⑵ 定位基准线的设置① 确定生产房屋或围墙中轴线后，以等距 a´或 b´值，将房屋或围墙中轴线平行引出，以该线作为竖向基准线；② 根据设计图给出的 a´或 b´值，在基准线上用经纬仪测出 A、B、C、D 等多处 测 点 ， 并 在 各 测 点 的 位 置 上 设 测 点 标 桩 ；③ 在竖向 A 点上，安置、调整好经纬仪，经纬仪的中心对准测点标桩中心。使物镜“十”字丝竖线对准最远一个测点中心，记下水平盘数值，再将器身旋转 90º，...
