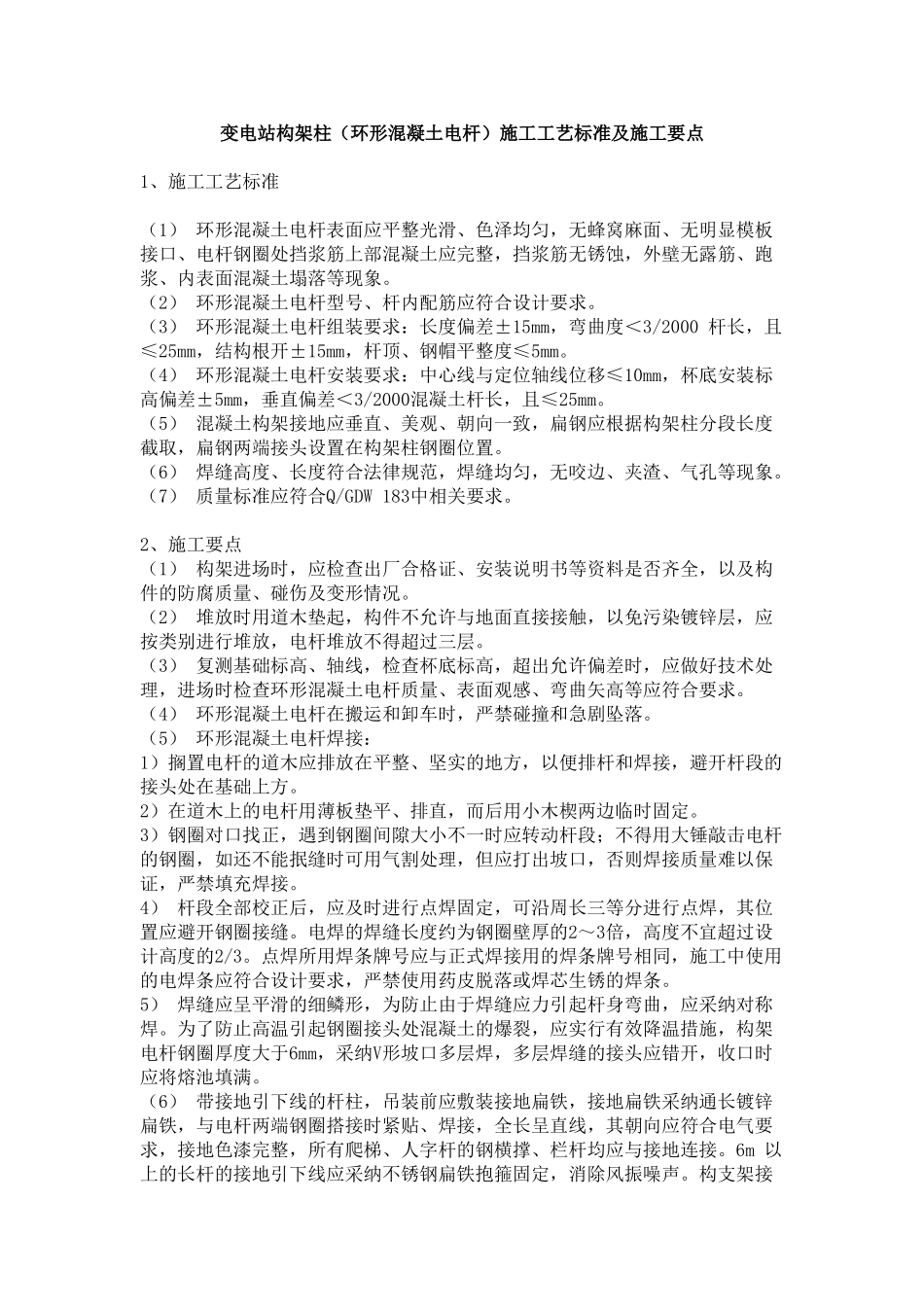

变电站构架柱（环形混凝土电杆）施工工艺标准及施工要点1、施工工艺标准（1） 环形混凝土电杆表面应平整光滑、色泽均匀，无蜂窝麻面、无明显模板接口、电杆钢圈处挡浆筋上部混凝土应完整，挡浆筋无锈蚀，外壁无露筋、跑浆、内表面混凝土塌落等现象。（2） 环形混凝土电杆型号、杆内配筋应符合设计要求。（3） 环形混凝土电杆组装要求：长度偏差±15mm，弯曲度＜3/2000 杆长，且≤25mm，结构根开±15mm，杆顶、钢帽平整度≤5mm。（4） 环形混凝土电杆安装要求：中心线与定位轴线位移≤10mm，杯底安装标高偏差±5mm，垂直偏差＜3/2000混凝土杆长，且≤25mm。（5） 混凝土构架接地应垂直、美观、朝向一致，扁钢应根据构架柱分段长度截取，扁钢两端接头设置在构架柱钢圈位置。（6） 焊缝高度、长度符合法律规范，焊缝均匀，无咬边、夹渣、气孔等现象。（7） 质量标准应符合Q/GDW 183中相关要求。2、施工要点（1） 构架进场时，应检查出厂合格证、安装说明书等资料是否齐全，以及构件的防腐质量、碰伤及变形情况。（2） 堆放时用道木垫起，构件不允许与地面直接接触，以免污染镀锌层，应按类别进行堆放，电杆堆放不得超过三层。（3） 复测基础标高、轴线，检查杯底标高，超出允许偏差时，应做好技术处理，进场时检查环形混凝土电杆质量、表面观感、弯曲矢高等应符合要求。（4） 环形混凝土电杆在搬运和卸车时，严禁碰撞和急剧坠落。（5） 环形混凝土电杆焊接：1）搁置电杆的道木应排放在平整、坚实的地方，以便排杆和焊接，避开杆段的接头处在基础上方。2）在道木上的电杆用薄板垫平、排直，而后用小木楔两边临时固定。3）钢圈对口找正，遇到钢圈间隙大小不一时应转动杆段；不得用大锤敲击电杆的钢圈，如还不能抿缝时可用气割处理，但应打出坡口，否则焊接质量难以保证，严禁填充焊接。4） 杆段全部校正后，应及时进行点焊固定，可沿周长三等分进行点焊，其位置应避开钢圈接缝。电焊的焊缝长度约为钢圈壁厚的2～3倍，高度不宜超过设计高度的2/3。点焊所用焊条牌号应与正式焊接用的焊条牌号相同，施工中使用的电焊条应符合设计要求，严禁使用药皮脱落或焊芯生锈的焊条。5） 焊缝应呈平滑的细鳞形，为防止由于焊缝应力引起杆身弯曲，应采纳对称焊。为了防止高温引起钢圈接头处混凝土的爆裂，应实行有效降温措施，构架电杆钢圈厚度大于6mm，采纳V形坡口多层焊，多层焊缝的接头应错开，收口时应将熔池填满。（6） 带接地引下线的杆柱，吊装...
