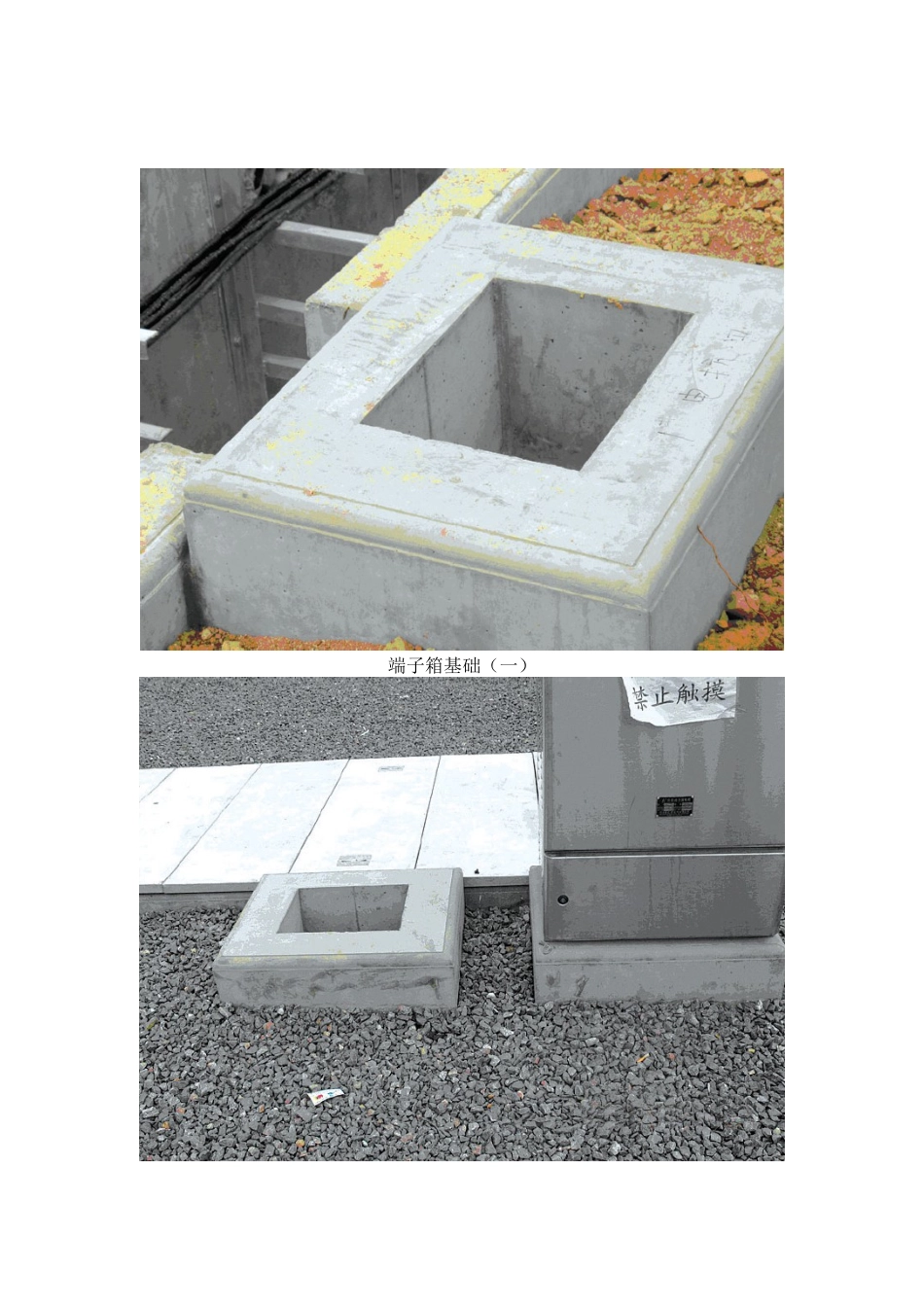

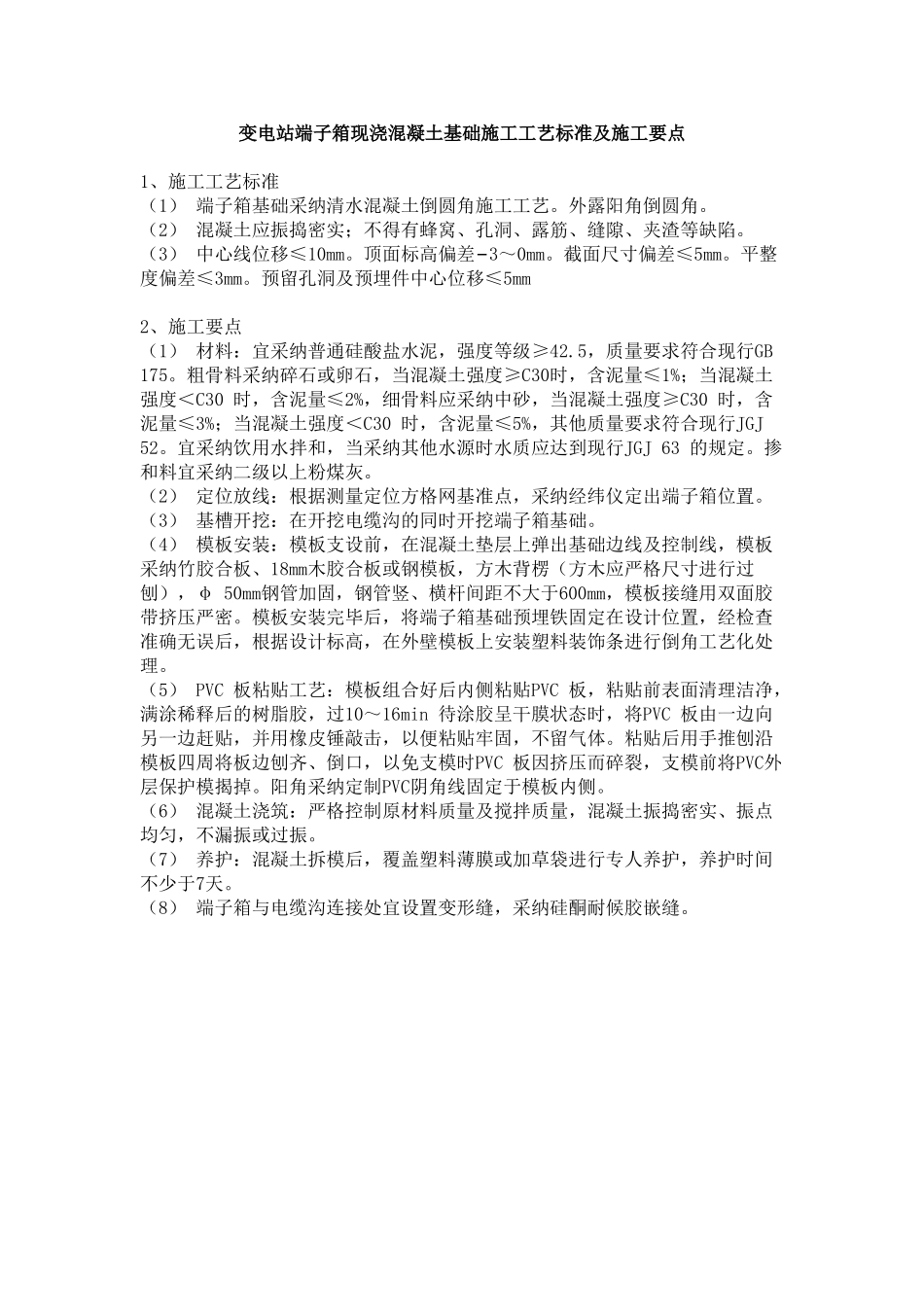

变电站端子箱现浇混凝土基础施工工艺标准及施工要点1、施工工艺标准（1） 端子箱基础采纳清水混凝土倒圆角施工工艺。外露阳角倒圆角。（2） 混凝土应振捣密实；不得有蜂窝、孔洞、露筋、缝隙、夹渣等缺陷。（3） 中心线位移≤10mm。顶面标高偏差−3～0mm。截面尺寸偏差≤5mm。平整度偏差≤3mm。预留孔洞及预埋件中心位移≤5mm2、施工要点（1） 材料：宜采纳普通硅酸盐水泥，强度等级≥42.5，质量要求符合现行GB 175。粗骨料采纳碎石或卵石，当混凝土强度≥C30时，含泥量≤1%；当混凝土强度＜C30 时，含泥量≤2%，细骨料应采纳中砂，当混凝土强度≥C30 时，含泥量≤3%；当混凝土强度＜C30 时，含泥量≤5%，其他质量要求符合现行JGJ 52。宜采纳饮用水拌和，当采纳其他水源时水质应达到现行JGJ 63 的规定。掺和料宜采纳二级以上粉煤灰。（2） 定位放线：根据测量定位方格网基准点，采纳经纬仪定出端子箱位置。（3） 基槽开挖：在开挖电缆沟的同时开挖端子箱基础。（4） 模板安装：模板支设前，在混凝土垫层上弹出基础边线及控制线，模板采纳竹胶合板、18mm木胶合板或钢模板，方木背楞（方木应严格尺寸进行过刨），φ 50mm钢管加固，钢管竖、横杆间距不大于600mm，模板接缝用双面胶带挤压严密。模板安装完毕后，将端子箱基础预埋铁固定在设计位置，经检查准确无误后，根据设计标高，在外壁模板上安装塑料装饰条进行倒角工艺化处理。（5） PVC 板粘贴工艺：模板组合好后内侧粘贴PVC 板，粘贴前表面清理洁净，满涂稀释后的树脂胶，过10～16min 待涂胶呈干膜状态时，将PVC 板由一边向另一边赶贴，并用橡皮锤敲击，以便粘贴牢固，不留气体。粘贴后用手推刨沿模板四周将板边刨齐、倒口，以免支模时PVC 板因挤压而碎裂，支模前将PVC外层保护模揭掉。阳角采纳定制PVC阴角线固定于模板内侧。（6） 混凝土浇筑：严格控制原材料质量及搅拌质量，混凝土振捣密实、振点均匀，不漏振或过振。（7） 养护：混凝土拆模后，覆盖塑料薄膜或加草袋进行专人养护，养护时间不少于7天。（8） 端子箱与电缆沟连接处宜设置变形缝，采纳硅酮耐候胶嵌缝。端子箱基础（一）端子箱基础（二）
