变电站设备基础施工工艺标准

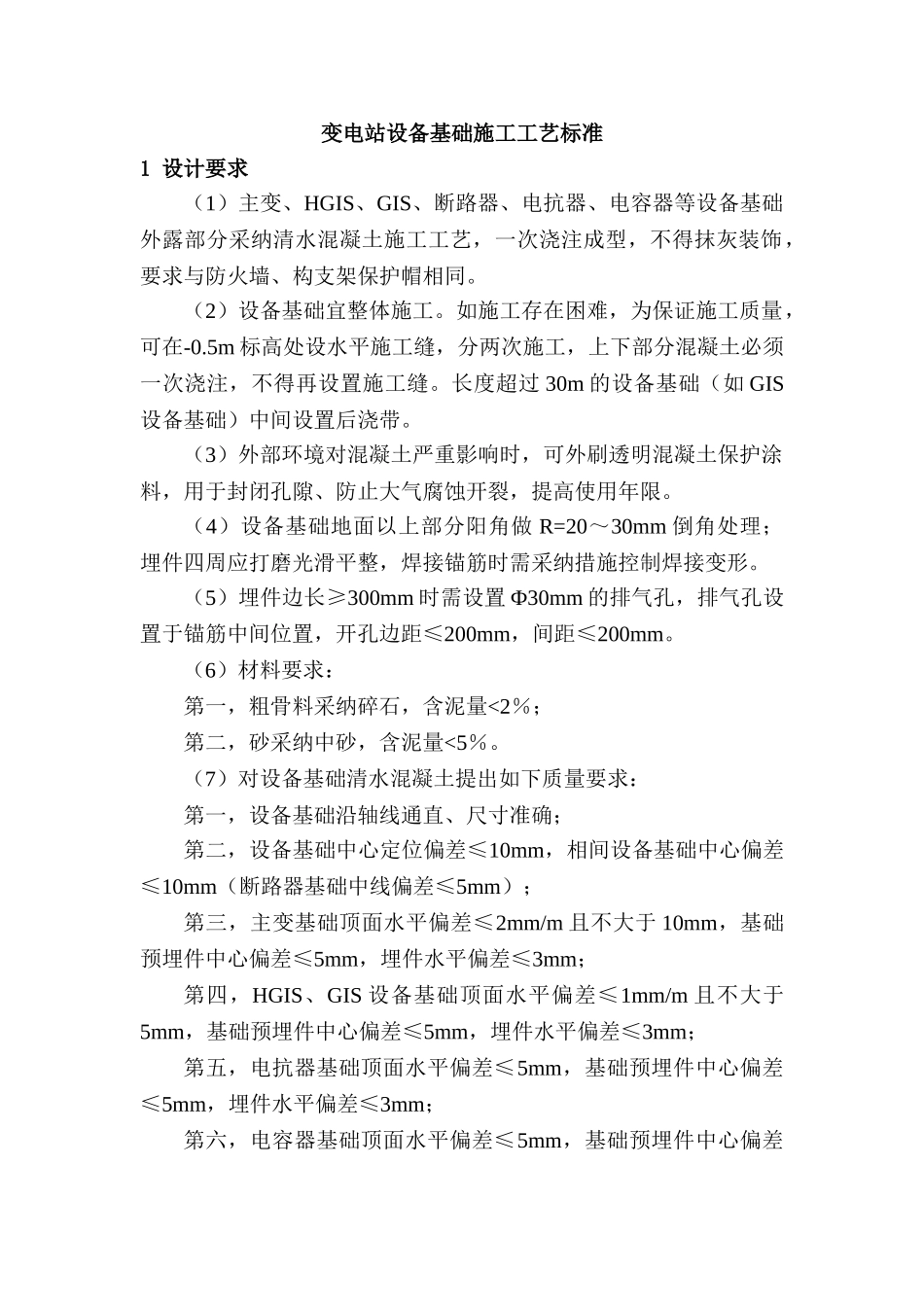

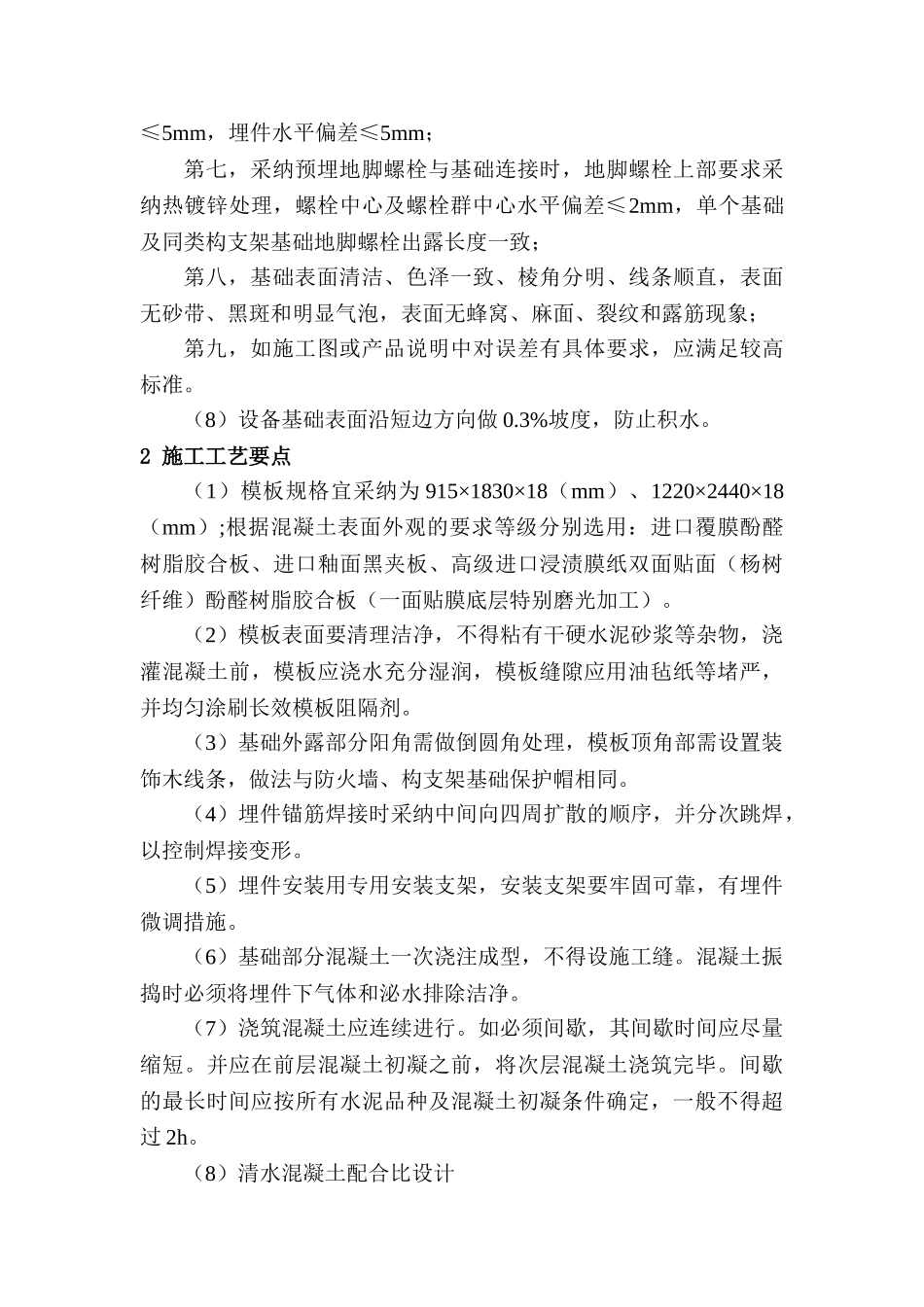

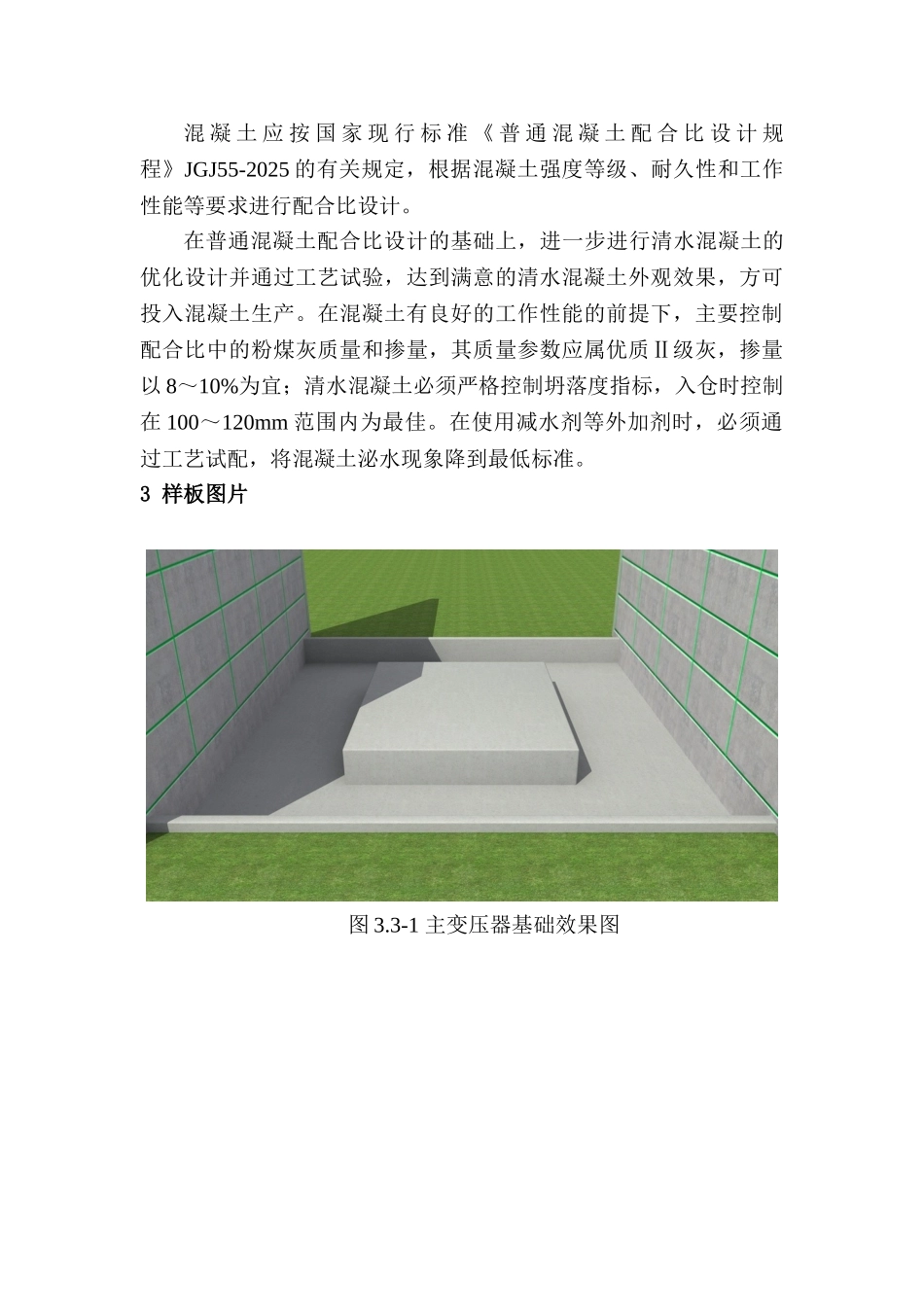

变电站设备基础施工工艺标准1 设计要求（1）主变、HGIS、GIS、断路器、电抗器、电容器等设备基础外露部分采纳清水混凝土施工工艺，一次浇注成型，不得抹灰装饰，要求与防火墙、构支架保护帽相同。（2）设备基础宜整体施工。如施工存在困难，为保证施工质量，可在-0.5m 标高处设水平施工缝，分两次施工，上下部分混凝土必须一次浇注，不得再设置施工缝。长度超过 30m 的设备基础（如 GIS设备基础）中间设置后浇带。（3）外部环境对混凝土严重影响时，可外刷透明混凝土保护涂料，用于封闭孔隙、防止大气腐蚀开裂，提高使用年限。（4）设备基础地面以上部分阳角做 R=20～30mm 倒角处理；埋件四周应打磨光滑平整，焊接锚筋时需采纳措施控制焊接变形。（5）埋件边长≥300mm 时需设置 Ф30mm 的排气孔，排气孔设置于锚筋中间位置，开孔边距≤200mm，间距≤200mm。（6）材料要求：第一，粗骨料采纳碎石，含泥量<2％；第二，砂采纳中砂，含泥量<5％。（7）对设备基础清水混凝土提出如下质量要求：第一，设备基础沿轴线通直、尺寸准确；第二，设备基础中心定位偏差≤10mm，相间设备基础中心偏差≤10mm（断路器基础中线偏差≤5mm）；第三，主变基础顶面水平偏差≤2mm/m 且不大于 10mm，基础预埋件中心偏差≤5mm，埋件水平偏差≤3mm；第四，HGIS、GIS 设备基础顶面水平偏差≤1mm/m 且不大于5mm，基础预埋件中心偏差≤5mm，埋件水平偏差≤3mm；第五，电抗器基础顶面水平偏差≤5mm，基础预埋件中心偏差≤5mm，埋件水平偏差≤3mm；第六，电容器基础顶面水平偏差≤5mm，基础预埋件中心偏差≤5mm，埋件水平偏差≤5mm；第七，采纳预埋地脚螺栓与基础连接时，地脚螺栓上部要求采纳热镀锌处理，螺栓中心及螺栓群中心水平偏差≤2mm，单个基础及同类构支架基础地脚螺栓出露长度一致；第八，基础表面清洁、色泽一致、棱角分明、线条顺直，表面无砂带、黑斑和明显气泡，表面无蜂窝、麻面、裂纹和露筋现象；第九，如施工图或产品说明中对误差有具体要求，应满足较高标准。（8）设备基础表面沿短边方向做 0.3%坡度，防止积水。2 施工工艺要点（1）模板规格宜采纳为 915×1830×18（mm）、1220×2440×18 （mm）;根据混凝土表面外观的要求等级分别选用：进口覆膜酚醛树脂胶合板、进口釉面黑夹板、高级进口浸渍膜纸双面贴面（杨树纤维）酚醛树脂胶合板（一面贴膜底层特别磨光加工）。（2）模板表面要清理洁净，不得粘有干硬水泥砂浆等杂物，浇灌混凝土前，模...
