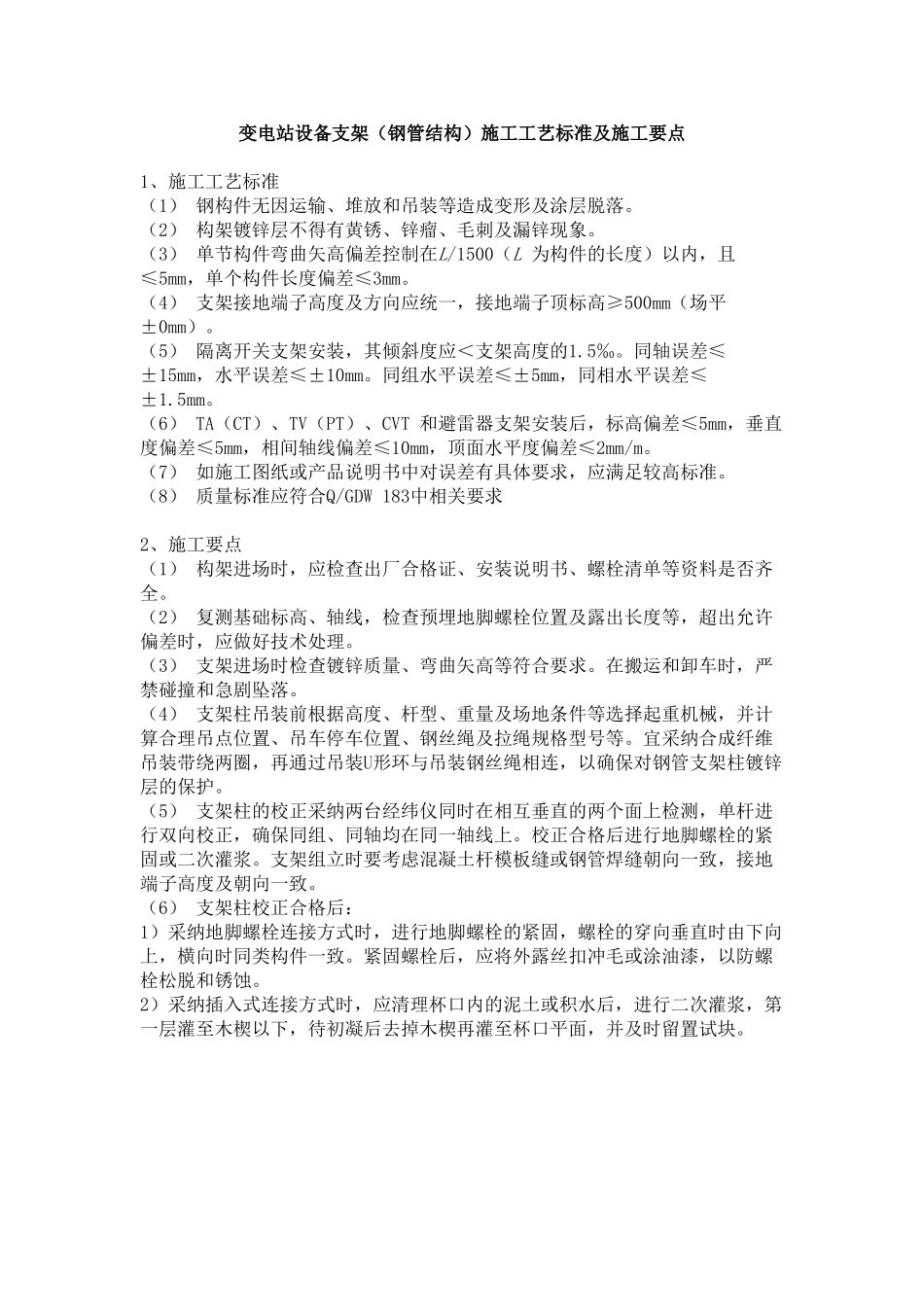

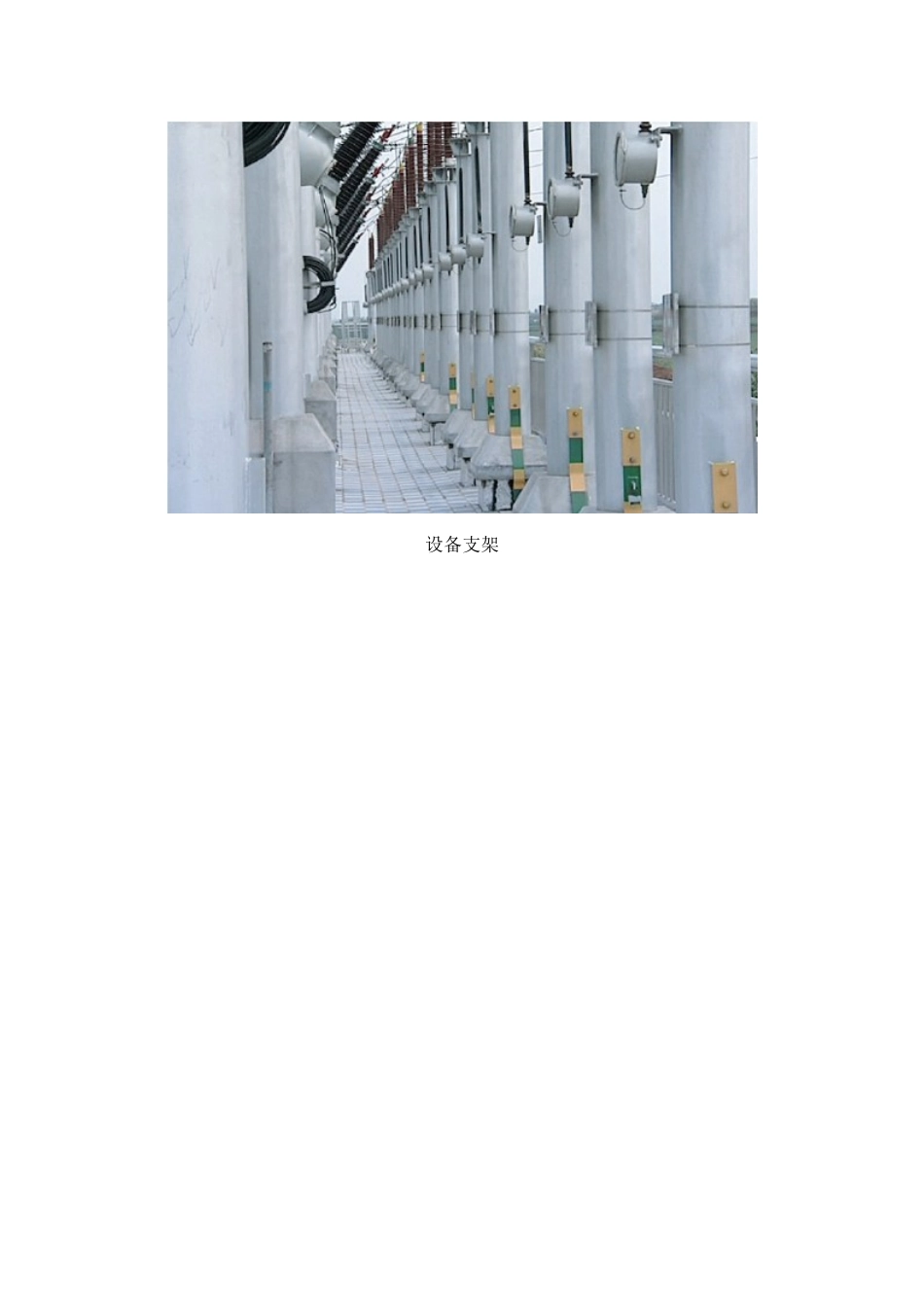

变电站设备支架（钢管结构）施工工艺标准及施工要点1、施工工艺标准（1） 钢构件无因运输、堆放和吊装等造成变形及涂层脱落。（2） 构架镀锌层不得有黄锈、锌瘤、毛刺及漏锌现象。（3） 单节构件弯曲矢高偏差控制在L/1500（L 为构件的长度）以内，且≤5mm，单个构件长度偏差≤3mm。（4） 支架接地端子高度及方向应统一，接地端子顶标高≥500mm（场平±0mm）。（5） 隔离开关支架安装，其倾斜度应＜支架高度的1.5‰。同轴误差≤±15mm，水平误差≤±10mm。同组水平误差≤±5mm，同相水平误差≤±1.5mm。（6） TA（CT）、TV（PT）、CVT 和避雷器支架安装后，标高偏差≤5mm，垂直度偏差≤5mm，相间轴线偏差≤10mm，顶面水平度偏差≤2mm/m。（7） 如施工图纸或产品说明书中对误差有具体要求，应满足较高标准。（8） 质量标准应符合Q/GDW 183中相关要求2、施工要点（1） 构架进场时，应检查出厂合格证、安装说明书、螺栓清单等资料是否齐全。（2） 复测基础标高、轴线，检查预埋地脚螺栓位置及露出长度等，超出允许偏差时，应做好技术处理。（3） 支架进场时检查镀锌质量、弯曲矢高等符合要求。在搬运和卸车时，严禁碰撞和急剧坠落。（4） 支架柱吊装前根据高度、杆型、重量及场地条件等选择起重机械，并计算合理吊点位置、吊车停车位置、钢丝绳及拉绳规格型号等。宜采纳合成纤维吊装带绕两圈，再通过吊装U形环与吊装钢丝绳相连，以确保对钢管支架柱镀锌层的保护。（5） 支架柱的校正采纳两台经纬仪同时在相互垂直的两个面上检测，单杆进行双向校正，确保同组、同轴均在同一轴线上。校正合格后进行地脚螺栓的紧固或二次灌浆。支架组立时要考虑混凝土杆模板缝或钢管焊缝朝向一致，接地端子高度及朝向一致。（6） 支架柱校正合格后：1）采纳地脚螺栓连接方式时，进行地脚螺栓的紧固，螺栓的穿向垂直时由下向上，横向时同类构件一致。紧固螺栓后，应将外露丝扣冲毛或涂油漆，以防螺栓松脱和锈蚀。2）采纳插入式连接方式时，应清理杯口内的泥土或积水后，进行二次灌浆，第一层灌至木楔以下，待初凝后去掉木楔再灌至杯口平面，并及时留置试块。设备支架
