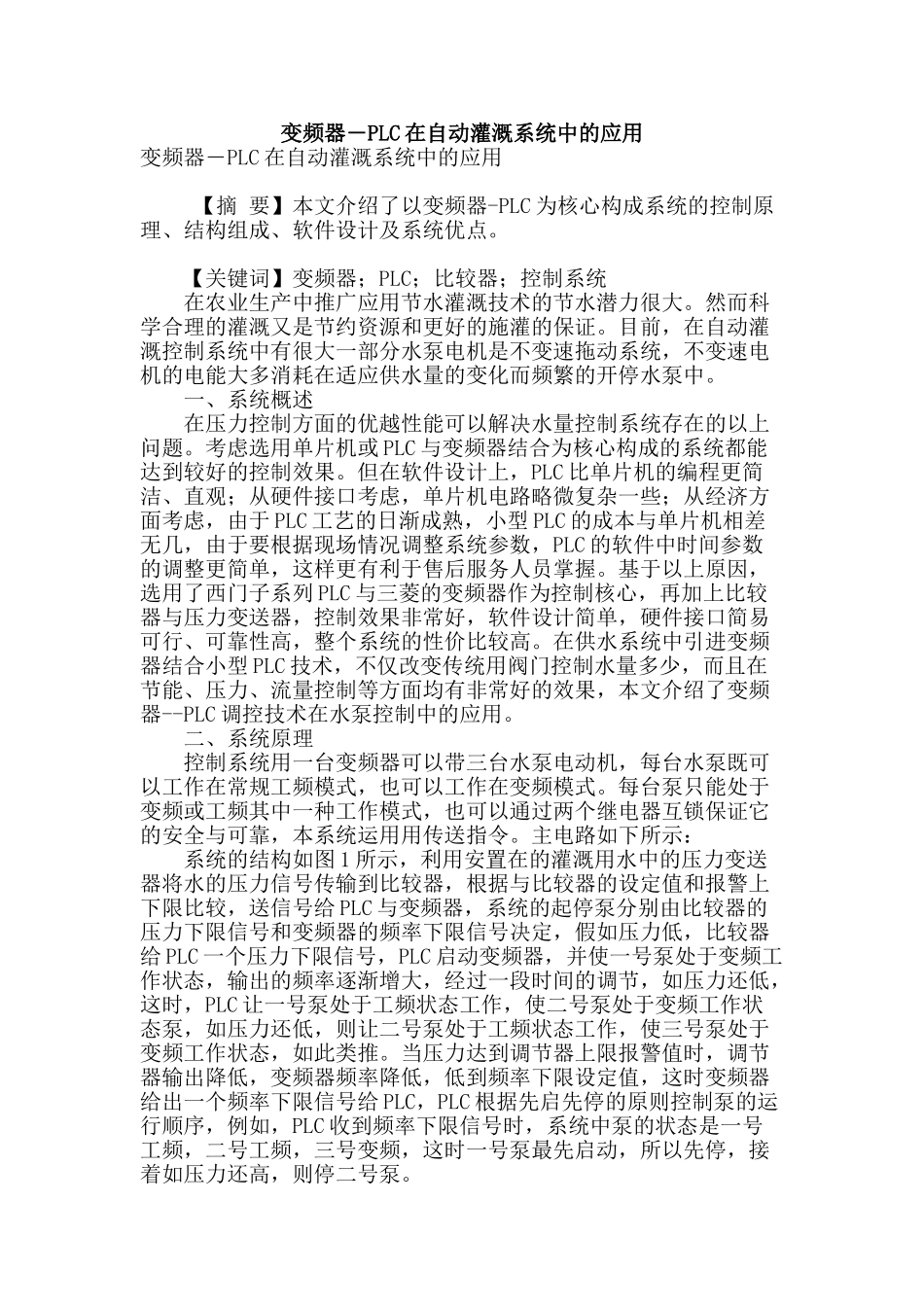

变频器―PLC 在自动灌溉系统中的应用变频器―PLC 在自动灌溉系统中的应用 【摘 要】本文介绍了以变频器-PLC 为核心构成系统的控制原理、结构组成、软件设计及系统优点。 【关键词】变频器；PLC；比较器；控制系统 在农业生产中推广应用节水灌溉技术的节水潜力很大。然而科学合理的灌溉又是节约资源和更好的施灌的保证。目前，在自动灌溉控制系统中有很大一部分水泵电机是不变速拖动系统，不变速电机的电能大多消耗在适应供水量的变化而频繁的开停水泵中。 一、系统概述 在压力控制方面的优越性能可以解决水量控制系统存在的以上问题。考虑选用单片机或 PLC 与变频器结合为核心构成的系统都能达到较好的控制效果。但在软件设计上，PLC 比单片机的编程更简洁、直观；从硬件接口考虑，单片机电路略微复杂一些；从经济方面考虑，由于 PLC 工艺的日渐成熟，小型 PLC 的成本与单片机相差无几，由于要根据现场情况调整系统参数，PLC 的软件中时间参数的调整更简单，这样更有利于售后服务人员掌握。基于以上原因，选用了西门子系列 PLC 与三菱的变频器作为控制核心，再加上比较器与压力变送器，控制效果非常好，软件设计简单，硬件接口简易可行、可靠性高，整个系统的性价比较高。在供水系统中引进变频器结合小型 PLC 技术，不仅改变传统用阀门控制水量多少，而且在节能、压力、流量控制等方面均有非常好的效果，本文介绍了变频器--PLC 调控技术在水泵控制中的应用。 二、系统原理 控制系统用一台变频器可以带三台水泵电动机，每台水泵既可以工作在常规工频模式，也可以工作在变频模式。每台泵只能处于变频或工频其中一种工作模式，也可以通过两个继电器互锁保证它的安全与可靠，本系统运用用传送指令。主电路如下所示： 系统的结构如图 1 所示，利用安置在的灌溉用水中的压力变送器将水的压力信号传输到比较器，根据与比较器的设定值和报警上下限比较，送信号给 PLC 与变频器，系统的起停泵分别由比较器的压力下限信号和变频器的频率下限信号决定，假如压力低，比较器给 PLC 一个压力下限信号，PLC 启动变频器，并使一号泵处于变频工作状态，输出的频率逐渐增大，经过一段时间的调节，如压力还低，这时，PLC 让一号泵处于工频状态工作，使二号泵处于变频工作状态泵，如压力还低，则让二号泵处于工频状态工作，使三号泵处于变频工作状态，如此类推。当压力达到调节器上限报警值时，调节器输出降低，变频器频率降低，低到...
