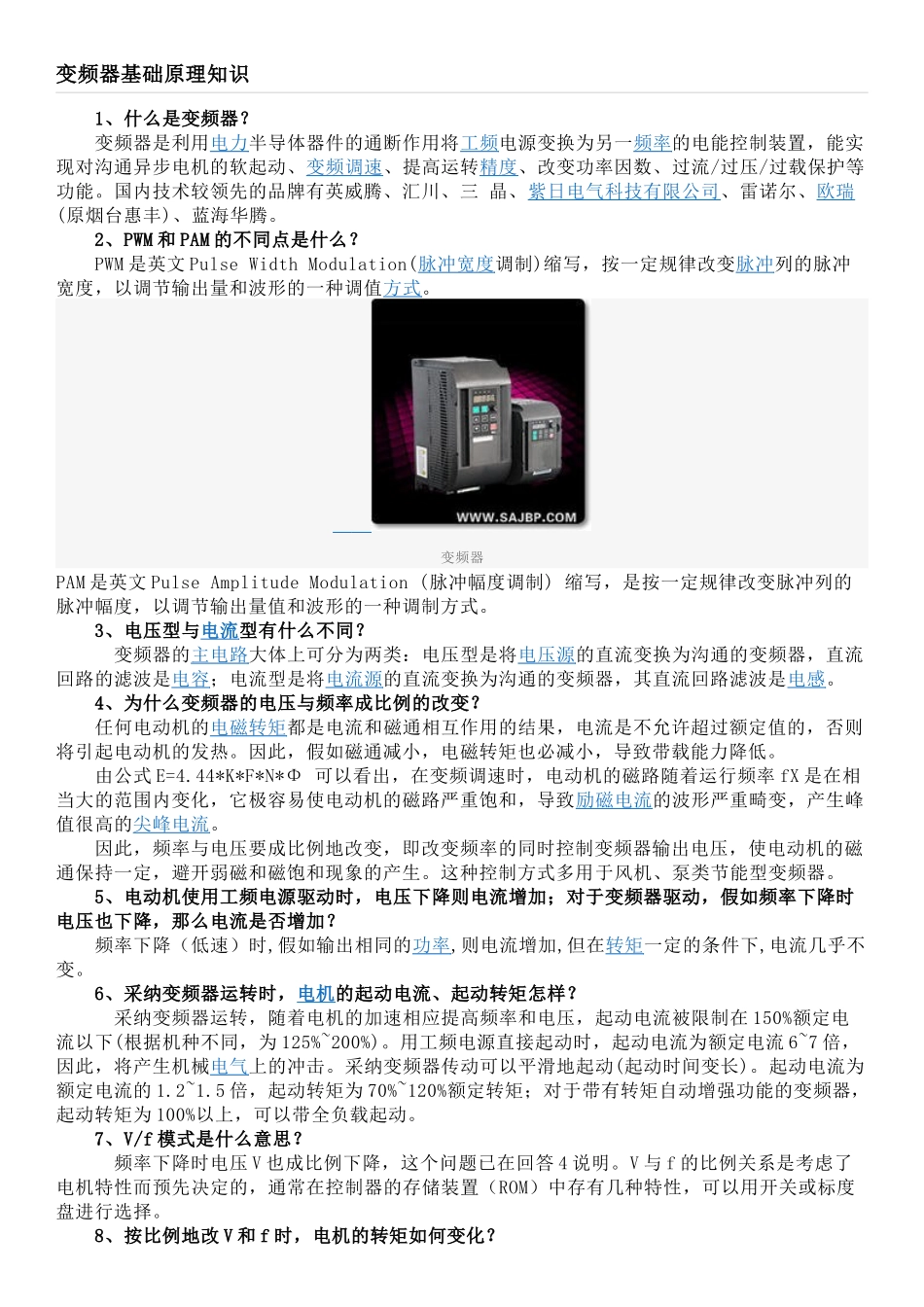

变频器基础原理知识 1、什么是变频器？ 变频器是利用电力 半导体器件的通断作用将工频 电源变换为另一频率 的电能控制装置，能实现对沟通异步电机的软起动、变频调速 、提高运转精度 、改变功率因数、过流/过压/过载保护等功能。国内技术较领先的品牌有英威腾、汇川、三 晶、紫日电气科技有限公司 、雷诺尔、欧瑞(原烟台惠丰)、蓝海华腾。 2、PWM 和 PAM 的不同点是什么？ PWM 是英文 Pulse Width Modulation(脉冲宽度 调制)缩写，按一定规律改变脉冲 列的脉冲宽度，以调节输出量和波形的一种调值方式 。 变频器PAM 是英文 Pulse Amplitude Modulation (脉冲幅度调制) 缩写，是按一定规律改变脉冲列的脉冲幅度，以调节输出量值和波形的一种调制方式。 3、电压型与电流 型有什么不同？ 变频器的主电路 大体上可分为两类：电压型是将电压源 的直流变换为沟通的变频器，直流回路的滤波是电容 ；电流型是将电流源 的直流变换为沟通的变频器，其直流回路滤波是电感 。 4、为什么变频器的电压与频率成比例的改变？ 任何电动机的电磁转矩 都是电流和磁通相互作用的结果，电流是不允许超过额定值的，否则将引起电动机的发热。因此，假如磁通减小，电磁转矩也必减小，导致带载能力降低。 由公式 E=4.44*K*F*N*Φ 可以看出，在变频调速时，电动机的磁路随着运行频率 fX 是在相当大的范围内变化，它极容易使电动机的磁路严重饱和，导致励磁电流 的波形严重畸变，产生峰值很高的尖峰电流 。 因此，频率与电压要成比例地改变，即改变频率的同时控制变频器输出电压，使电动机的磁通保持一定，避开弱磁和磁饱和现象的产生。这种控制方式多用于风机、泵类节能型变频器。 5、电动机使用工频电源驱动时，电压下降则电流增加；对于变频器驱动，假如频率下降时电压也下降，那么电流是否增加？ 频率下降（低速）时,假如输出相同的功率 ,则电流增加,但在转矩 一定的条件下,电流几乎不变。 6、采纳变频器运转时，电机 的起动电流、起动转矩怎样？ 采纳变频器运转，随着电机的加速相应提高频率和电压，起动电流被限制在 150%额定电流以下(根据机种不同，为 125%~200%)。用工频电源直接起动时，起动电流为额定电流 6~7 倍，因此，将产生机械电气 上的冲击。采纳变频器传动可以平滑地起动(起动时间变长)。起动电流为额定电流的 1.2~1.5 倍，起动转矩为 70%~120%额定转矩；对于带有转矩自动增强功能的变频器，...
