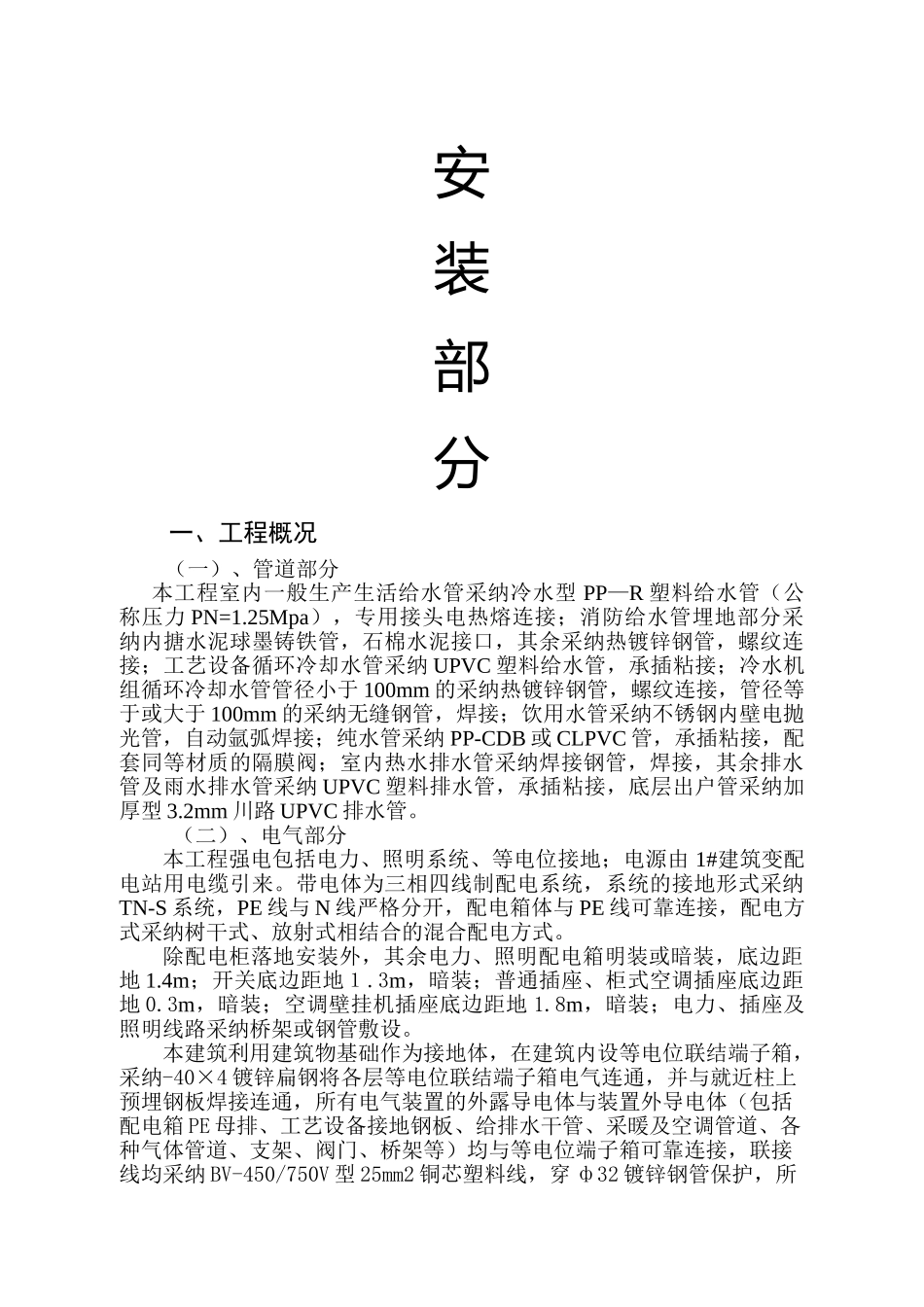

安装部分一、工程概况（一）、管道部分本工程室内一般生产生活给水管采纳冷水型 PP—R 塑料给水管（公称压力 PN=1.25Mpa），专用接头电热熔连接；消防给水管埋地部分采纳内搪水泥球墨铸铁管，石棉水泥接口，其余采纳热镀锌钢管，螺纹连接；工艺设备循环冷却水管采纳 UPVC 塑料给水管，承插粘接；冷水机组循环冷却水管管径小于 100mm 的采纳热镀锌钢管，螺纹连接，管径等于或大于 100mm 的采纳无缝钢管，焊接；饮用水管采纳不锈钢内壁电抛光管，自动氩弧焊接；纯水管采纳 PP-CDB 或 CLPVC 管，承插粘接，配套同等材质的隔膜阀；室内热水排水管采纳焊接钢管，焊接，其余排水管及雨水排水管采纳 UPVC 塑料排水管，承插粘接，底层出户管采纳加厚型 3.2mm 川路 UPVC 排水管。 （二）、电气部分本工程强电包括电力、照明系统、等电位接地；电源由 1#建筑变配电站用电缆引来。带电体为三相四线制配电系统，系统的接地形式采纳TN-S 系统，PE 线与 N 线严格分开，配电箱体与 PE 线可靠连接，配电方式采纳树干式、放射式相结合的混合配电方式。除配电柜落地安装外，其余电力、照明配电箱明装或暗装，底边距地 1.4m；开关底边距地１.3m，暗装；普通插座、柜式空调插座底边距地 0.3m，暗装；空调壁挂机插座底边距地 1.8m，暗装；电力、插座及照明线路采纳桥架或钢管敷设。本建筑利用建筑物基础作为接地体，在建筑内设等电位联结端子箱，采纳-40×4 镀锌扁钢将各层等电位联结端子箱电气连通，并与就近柱上预埋钢板焊接连通，所有电气装置的外露导电体与装置外导电体（包括配电箱 PE 母排、工艺设备接地钢板、给排水干管、采暖及空调管道、各种气体管道、支架、阀门、桥架等）均与等电位端子箱可靠连接，联接线均采纳 BV-450/750V 型 25mm2 铜芯塑料线，穿 ф32 镀锌钢管保护，所有用电设备的金属外壳与 PE 线作可靠连接，N 线与 PE 线间保护绝缘，接线时严禁混接。综合接地电阻小于 1.0MΩ。二、安装组织机构施工组织保证体系图：三、安装施工部署（一）用工计划劳动力安排人数配合期安装高峰期工程收尾期管工8182焊工231电气安装工14354油漆工111普工111（二）工程主要施工机具及仪器配备主要施工机具及仪器机具名称规格型号数量备注乙炔气瓶2 只氧气瓶2 只氧焊焊炬H01-121 套氧焊割炬C01-1001 套套丝机TQ100-A1 台手提角磨机2 台电钻ZIJJ-203 把冲击电锤ZIC-MH-222 把液压线钳YQ15-3K1 套液压弯管机WYQ...
