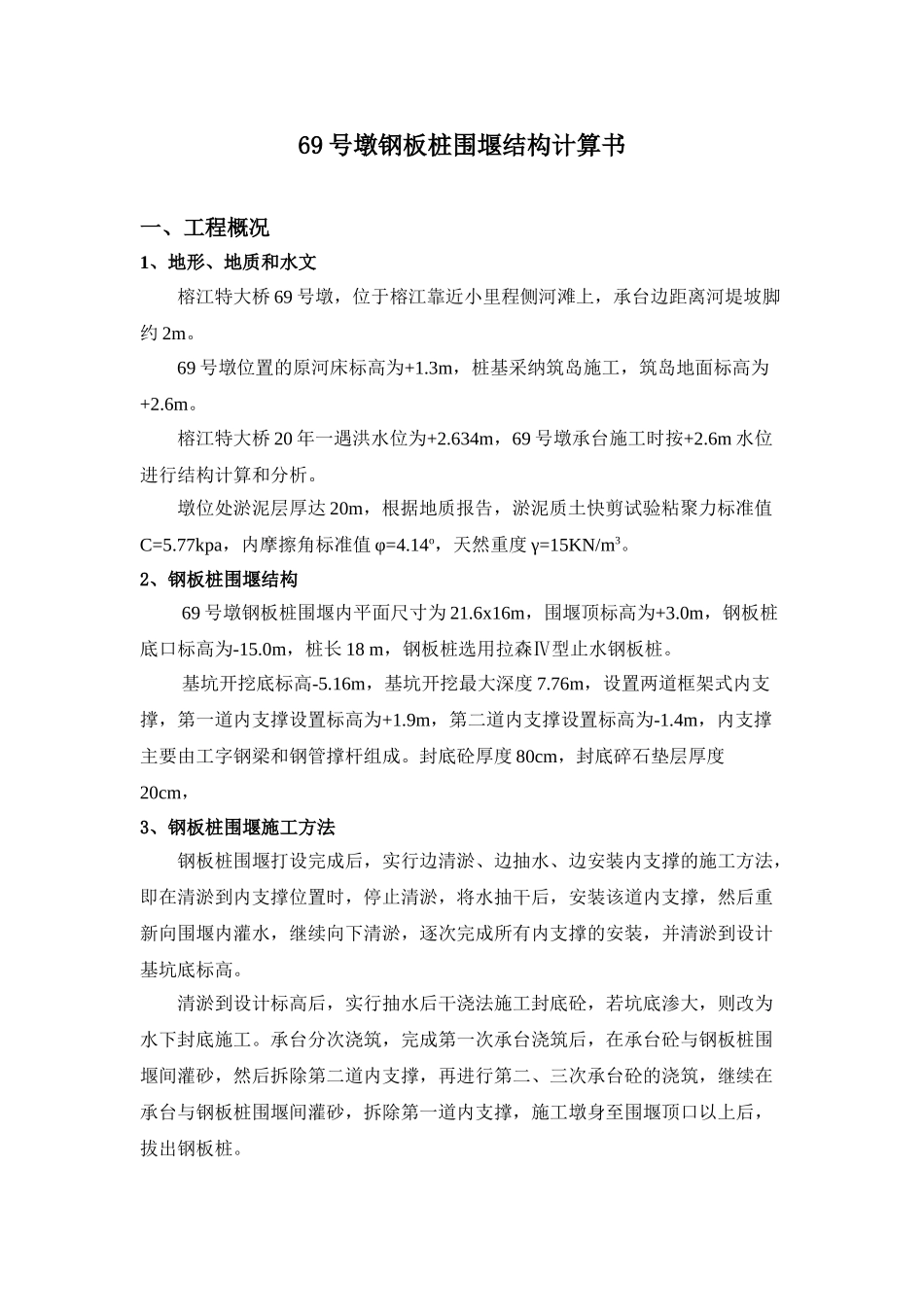

69 号墩钢板桩围堰结构计算书一、工程概况1、地形、地质和水文榕江特大桥 69 号墩，位于榕江靠近小里程侧河滩上，承台边距离河堤坡脚约 2m
69 号墩位置的原河床标高为+1
3m，桩基采纳筑岛施工，筑岛地面标高为+2
榕江特大桥 20 年一遇洪水位为+2
634m，69 号墩承台施工时按+2
6m 水位进行结构计算和分析
墩位处淤泥层厚达 20m，根据地质报告，淤泥质土快剪试验粘聚力标准值C=5
77kpa，内摩擦角标准值 φ=4
14o，天然重度 γ=15KN/m3
2、钢板桩围堰结构69 号墩钢板桩围堰内平面尺寸为 21
6x16m，围堰顶标高为+3
0m，钢板桩底口标高为-15
0m，桩长 18 m，钢板桩选用拉森Ⅳ型止水钢板桩
基坑开挖底标高-5
16m，基坑开挖最大深度 7
76m，设置两道框架式内支撑，第一道内支撑设置标高为+1
9m，第二道内支撑设置标高为-1
4m，内支撑主要由工字钢梁和钢管撑杆组成
封底砼厚度 80cm，封底碎石垫层厚度20cm， 3、钢板桩围堰施工方法钢板桩围堰打设完成后，实行边清淤、边抽水、边安装内支撑的施工方法，即在清淤到内支撑位置时，停止清淤，将水抽干后，安装该道内支撑，然后重新向围堰内灌水，继续向下清淤，逐次完成所有内支撑的安装，并清淤到设计基坑底标高
清淤到设计标高后，实行抽水后干浇法施工封底砼，若坑底渗大，则改为水下封底施工
承台分次浇筑，完成第一次承台浇筑后，在承台砼与钢板桩围堰间灌砂，然后拆除第二道内支撑，再进行第二、三次承台砼的浇筑，继续在承台与钢板桩围堰间灌砂，拆除第一道内支撑，施工墩身至围堰顶口以上后，拔出钢板桩

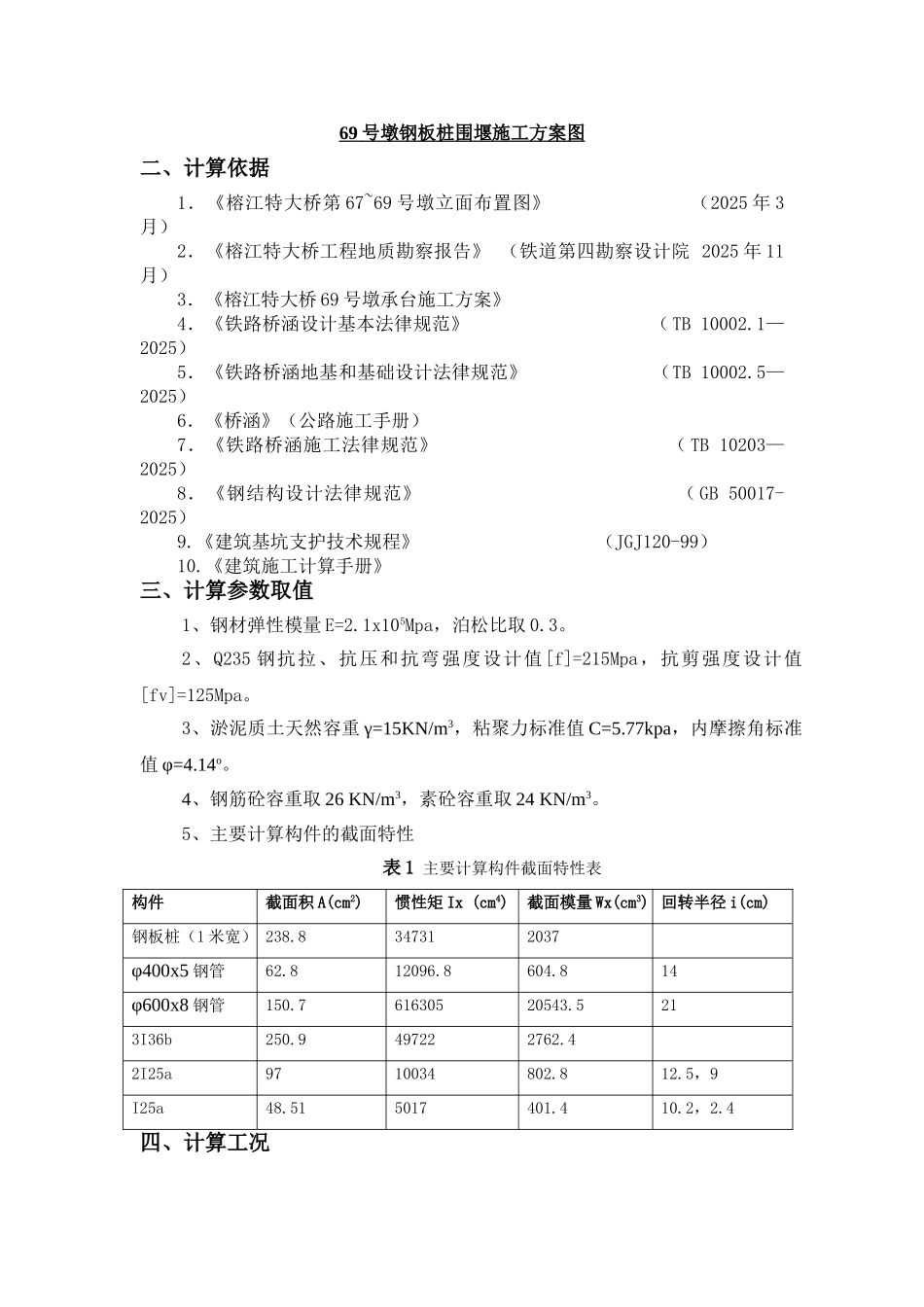

取受力更大的干浇封底砼的施工方法进行围堰结构验算
