吊装作业钢丝绳选用计算书

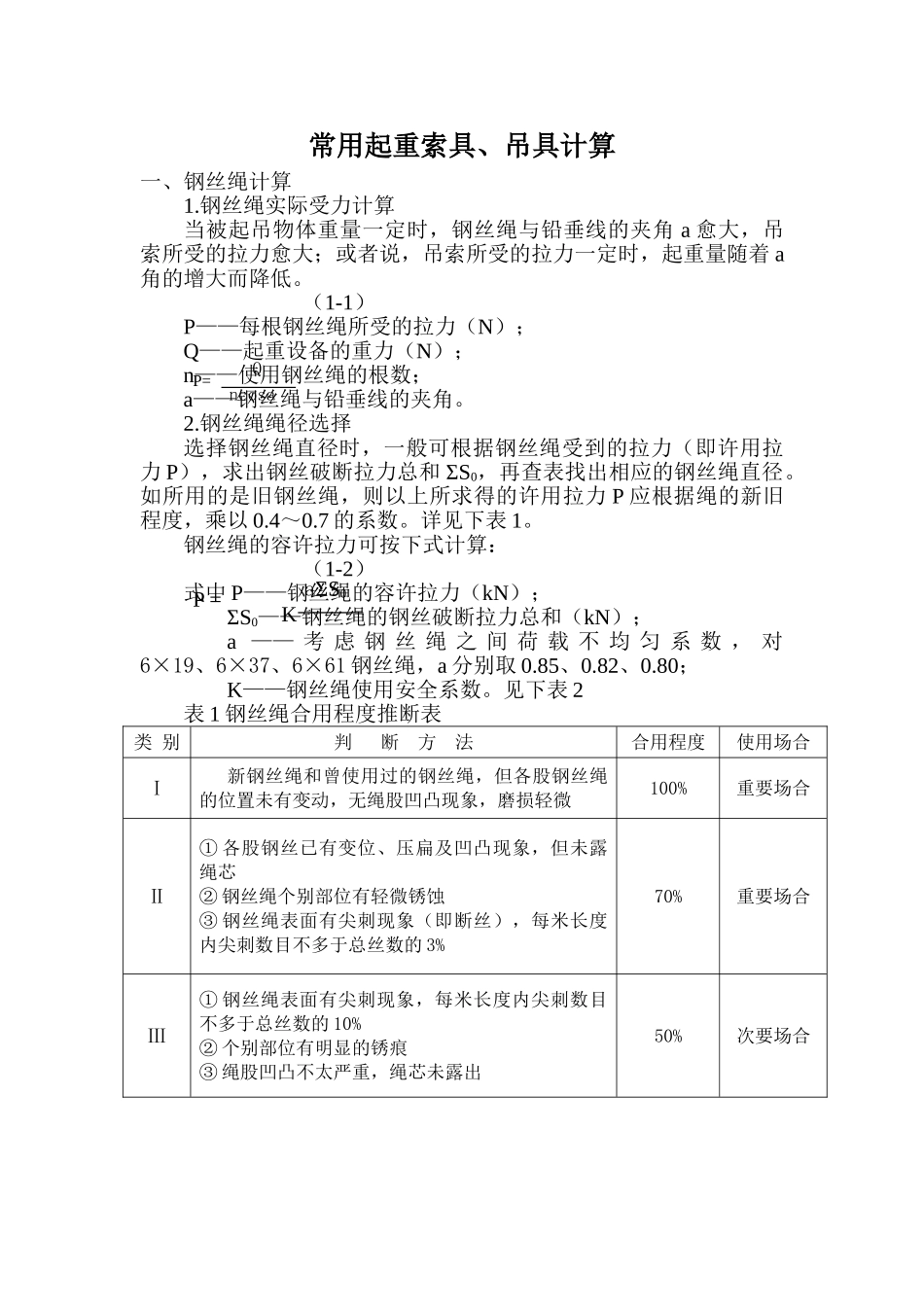

常用起重索具、吊具计算一、钢丝绳计算1.钢丝绳实际受力计算当被起吊物体重量一定时，钢丝绳与铅垂线的夹角 a 愈大，吊索所受的拉力愈大；或者说，吊索所受的拉力一定时，起重量随着 a角的增大而降低。 （1-1）P——每根钢丝绳所受的拉力（N）；Q——起重设备的重力（N）；n——使用钢丝绳的根数；a——钢丝绳与铅垂线的夹角。2.钢丝绳绳径选择选择钢丝绳直径时，一般可根据钢丝绳受到的拉力（即许用拉力 P），求出钢丝破断拉力总和 ΣS0，再查表找出相应的钢丝绳直径。如所用的是旧钢丝绳，则以上所求得的许用拉力 P 应根据绳的新旧程度，乘以 0.4～0.7 的系数。详见下表 1。钢丝绳的容许拉力可按下式计算： （1-2）式中 P——钢丝绳的容许拉力（kN）；ΣS0——钢丝绳的钢丝破断拉力总和（kN）； a —— 考 虑 钢 丝 绳 之 间 荷 载 不 均 匀 系 数 ， 对6×19、6×37、6×61 钢丝绳，a 分别取 0.85、0.82、0.80；K——钢丝绳使用安全系数。见下表 2表 1 钢丝绳合用程度推断表类 别判 断 方 法合用程度使用场合Ⅰ新钢丝绳和曾使用过的钢丝绳，但各股钢丝绳的位置未有变动，无绳股凹凸现象，磨损轻微100%重要场合Ⅱ① 各股钢丝已有变位、压扁及凹凸现象，但未露绳芯② 钢丝绳个别部位有轻微锈蚀③ 钢丝绳表面有尖刺现象（即断丝），每米长度内尖刺数目不多于总丝数的 3%70%重要场合Ⅲ① 钢丝绳表面有尖刺现象，每米长度内尖刺数目不多于总丝数的 10%② 个别部位有明显的锈痕③ 绳股凹凸不太严重，绳芯未露出50%次要场合P=QncosaP =aΣS0KⅣ① 绳股有明显的扭曲，绳股和钢丝有部分变位，有明显的凹凸现象② 钢丝绳有锈痕，将锈痕刮去后，钢丝绳留有凹痕③ 钢丝绳表面上的尖刺现象，每米长度内尖刺数目不多于总丝数的 25%40%次要场合表 2 钢丝绳的安全系数使 用 情 况安全系数 K使 用 情 况安全系数 K缆风绳用3.5用作吊索，无弯曲6～7用于手动起重设备4.5用作绑扎吊索8～10用于机动起重设备5～6用于载人的升降机143.钢丝绳的选用钢丝绳在相同直径时，股内钢丝越多，钢丝直径越细，则绳的挠性也就愈好，易于弯曲；但细钢丝捻制的绳不如粗钢丝捻制的绳耐磨损。因此，不同型号的钢丝绳，其使用范围也有所不同。6×19+1 钢丝绳一般用作缆风绳、拉索，即用于钢绳不受弯曲或可能遭受磨损的地方；6×37+1 钢丝绳一般用于绳子承受弯曲场合，常用于滑轮组中，作为穿绕滑轮组起重绳等；6×6...
