吴江市某驳岸施工组织设计

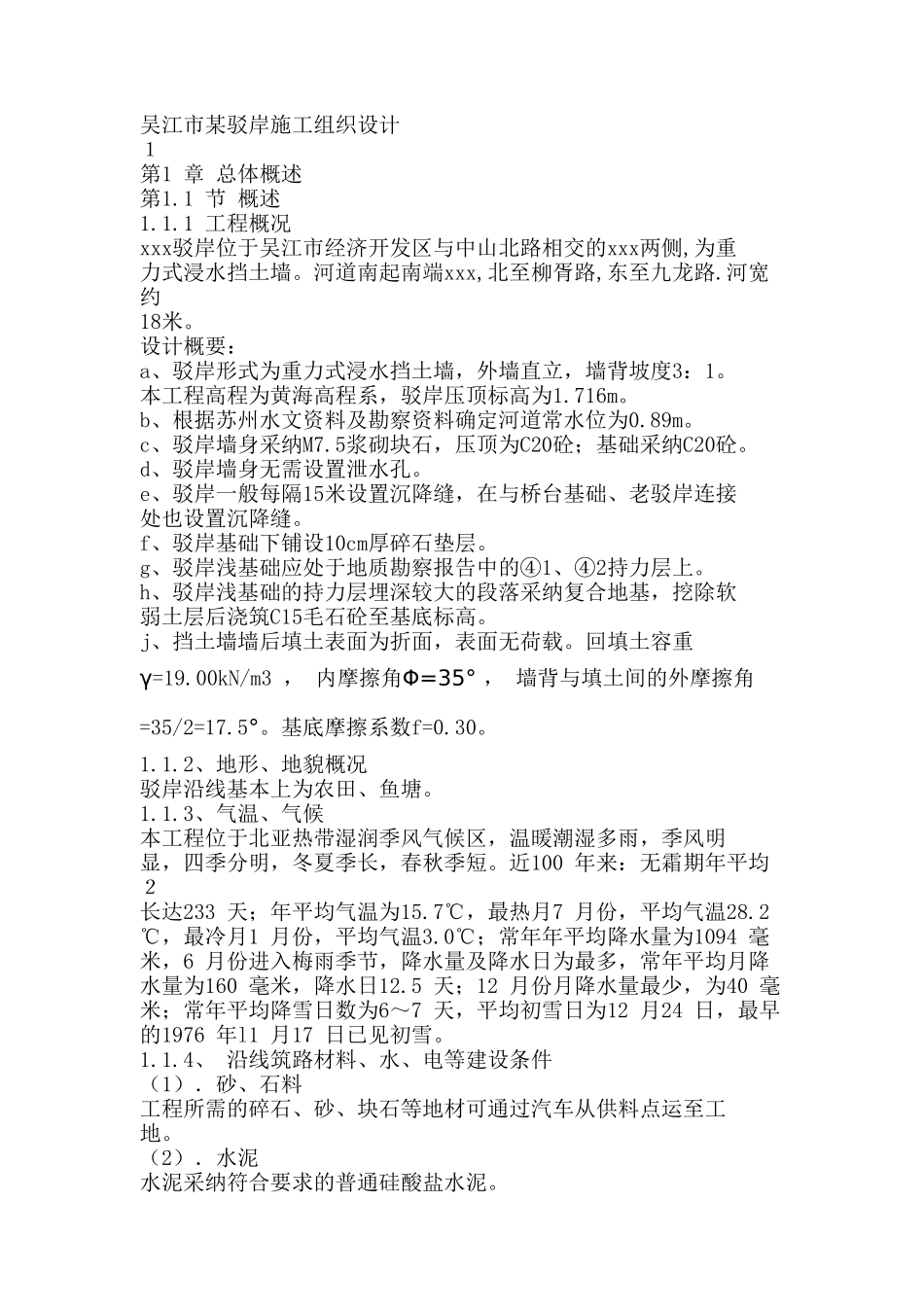

吴江市某驳岸施工组织设计１第1 章 总体概述第1.1 节 概述1.1.1 工程概况xxx驳岸位于吴江市经济开发区与中山北路相交的xxx两侧,为重力式浸水挡土墙。河道南起南端xxx,北至柳胥路,东至九龙路.河宽约18米。设计概要：a、驳岸形式为重力式浸水挡土墙，外墙直立，墙背坡度3：1。本工程高程为黄海高程系，驳岸压顶标高为1.716m。b、根据苏州水文资料及勘察资料确定河道常水位为0.89m。c、驳岸墙身采纳M7.5浆砌块石，压顶为C20砼；基础采纳C20砼。d、驳岸墙身无需设置泄水孔。e、驳岸一般每隔15米设置沉降缝，在与桥台基础、老驳岸连接处也设置沉降缝。f、驳岸基础下铺设10cm厚碎石垫层。g、驳岸浅基础应处于地质勘察报告中的④1、④2持力层上。h、驳岸浅基础的持力层埋深较大的段落采纳复合地基，挖除软弱土层后浇筑C15毛石砼至基底标高。j、挡土墙墙后填土表面为折面，表面无荷载。回填土容重γ=19.00kN/m3 ， 内摩擦角Φ=35° ， 墙背与填土间的外摩擦角=35/2=17.5°。基底摩擦系数f=0.30。1.1.2、地形、地貌概况驳岸沿线基本上为农田、鱼塘。1.1.3、气温、气候本工程位于北亚热带湿润季风气候区，温暖潮湿多雨，季风明显，四季分明，冬夏季长，春秋季短。近100 年来：无霜期年平均２长达233 天；年平均气温为15.7℃，最热月7 月份，平均气温28.2℃，最冷月1 月份，平均气温3.0℃；常年年平均降水量为1094 毫米，6 月份进入梅雨季节，降水量及降水日为最多，常年平均月降水量为160 毫米，降水日12.5 天；12 月份月降水量最少，为40 毫米；常年平均降雪日数为6～7 天，平均初雪日为12 月24 日，最早的1976 年l1 月17 日已见初雪。1.1.4、 沿线筑路材料、水、电等建设条件（1）．砂、石料工程所需的碎石、砂、块石等地材可通过汽车从供料点运至工地。（2）．水泥水泥采纳符合要求的普通硅酸盐水泥。（3）．工程用水本标段用水可与当地自来水厂联系，驻地饮用水实行就近连接原有的自来水管网的方式解决，工程用水通过就地打井取水的方式，所有的水源在使用前必须经过当地卫生检疫的检测，保证水性满足饮用及工程要求。（4）．工程用电本工程用电采纳发电机发电，本工程自备大型发电机4 台。1.1.6 施组编制依据1.1.6.1、招标文件（1）吴江经济开发区规划建设局编制的《xxx 驳岸工程招标文件》及招标补充文件、答疑会纪要。1.1.6.2 国家现行的法律规范、规程1.1.6.3 本工程的实际情况３工程数量、施工工期、气候、地质、水...
