吸收塔脚手架搭设方案

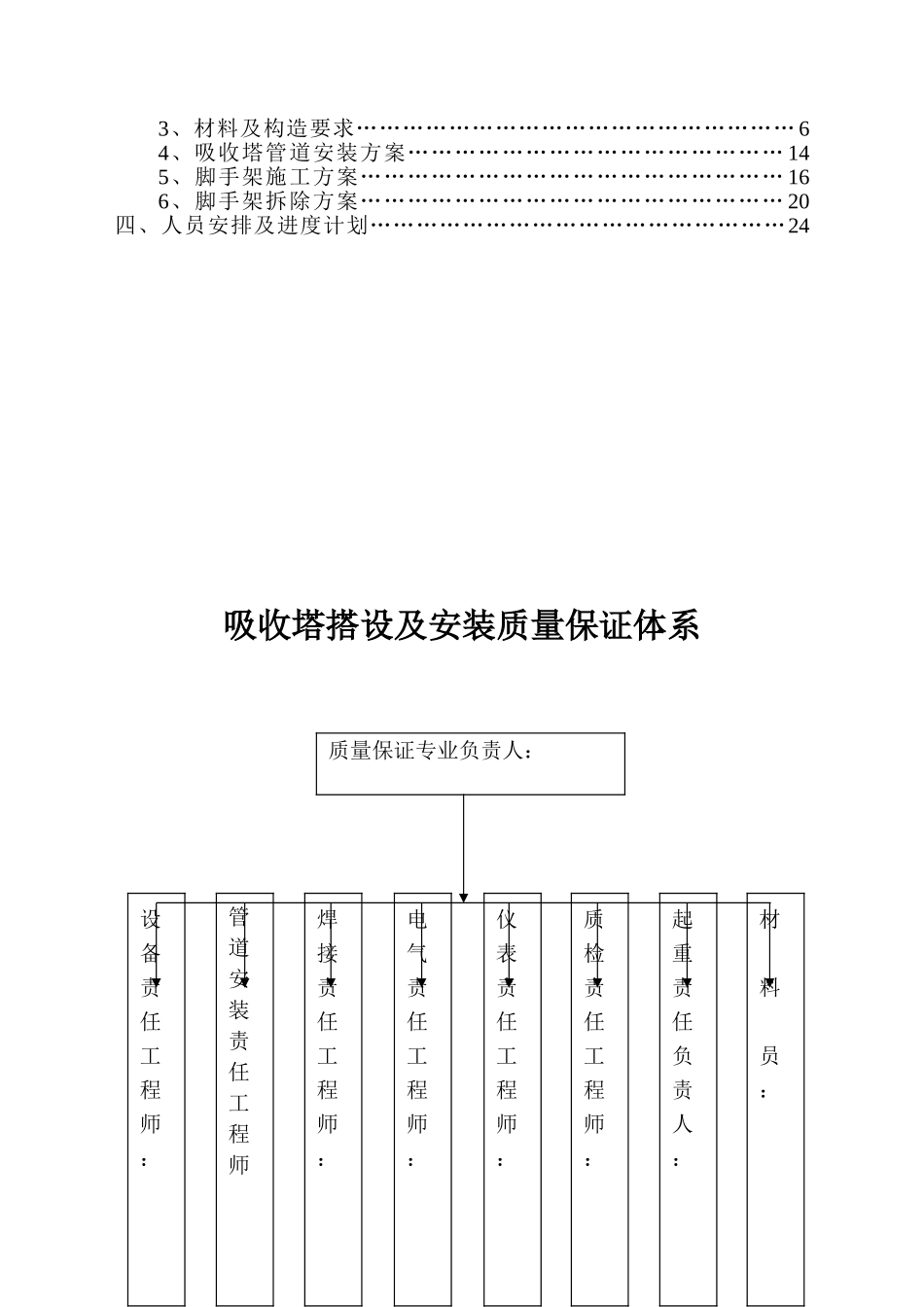

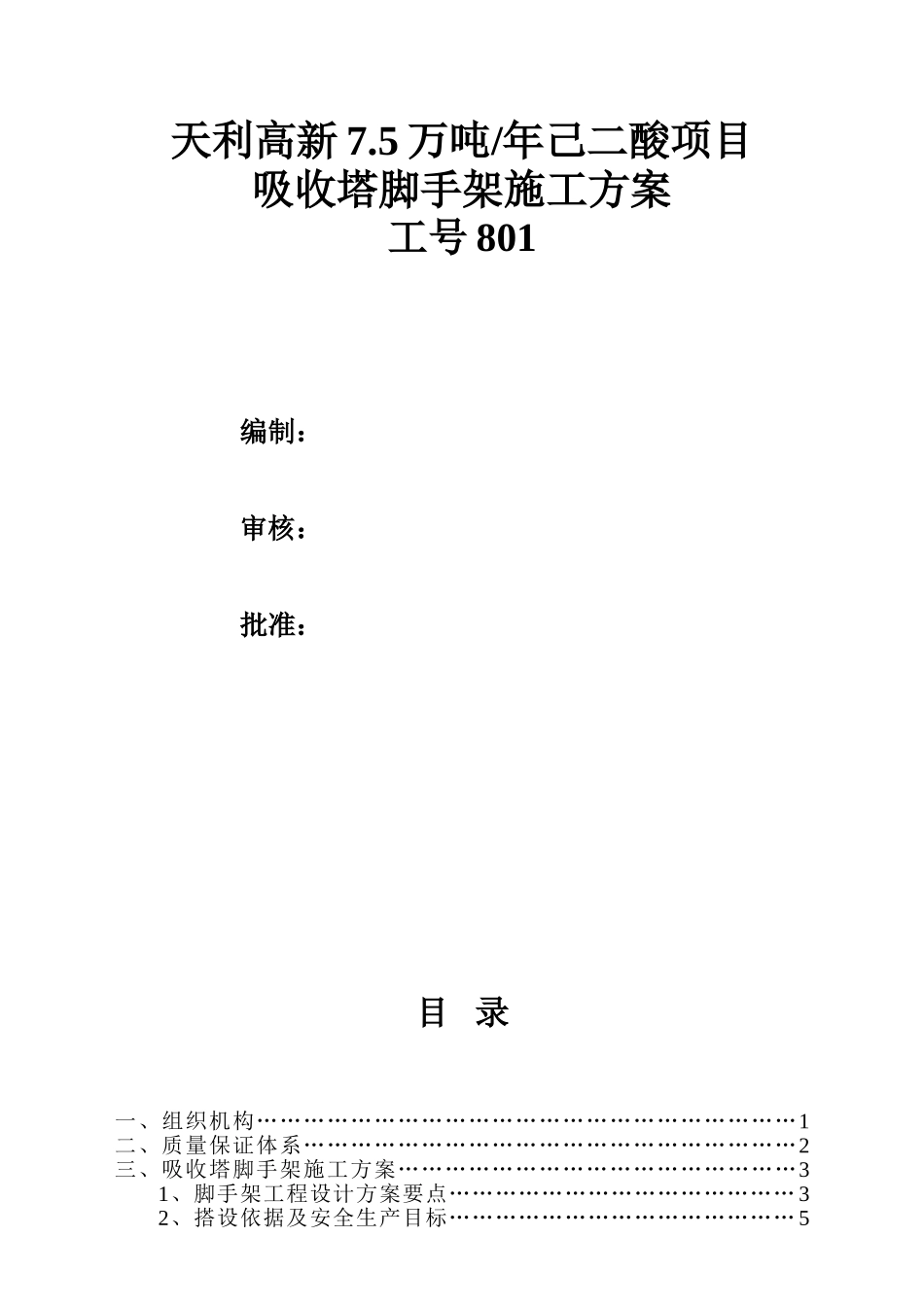

天利高新 7.5 万吨/年己二酸项目吸收塔脚手架施工方案工号 801编制：审核：批准：目 录一、组织机构……………………………………………………………1二、质量保证体系………………………………………………………2三、吸收塔脚手架施工方案……………………………………………31、脚手架工程设计方案要点……………………………………… 32、搭设依据及安全生产目标……………………………………… 53、材料及构造要求………………………………………………… 64、吸收塔管道安装方案………………………………………… 145、脚手架施工方案……………………………………………… 166、脚手架拆除方案……………………………………………… 20四、人员安排及进度计划………………………………………………24吸收塔搭设及安装质量保证体系质量保证专业负责人：设备责任工程师：焊接责任工程师：管道安装责任工程师电气责任工程师：仪表责任工程师：起重责任负责人：质检责任工程师：材料员：组 织 机 构项目经理：施工经理：工程师：现场施工调度：安全经理：安全员：安全员：班组负责人：班组技术负责人：班组监护人专业施工班组吸收塔脚手架施工方案一、 脚手架工程设计方案要点 1.1、801 吸收塔脚手架搭设最高高度为 62m，步距 1.5m，D11001 吸收塔的脚手架共计搭设 44 层，脚手架搭设现采纳双排扣件式落地脚手架。1.2、外侧立面采纳密目安全网全封闭搭设，内圈设立杆 24 根，外圈设立杆 24 根，结构作业面施工均取活荷载取值为 3KN/㎡,主要包括电焊机4 台，每台重量 2.5KN，配电箱 2 台，每台重量 0.5KN，人员最高峰为 20人。1.3、设备及管道需要安装的位置另需搭设 C 型井架，支撑点设计在吊装物的最高点，C 型井架并与整体吸收塔钢架管相连接，施工脚手架由上到下全部设计为单立杆，立杆纵距 La=1.5m（小于 1.5m 的按 1.5m 计算），Lb=1.05m，步距为 h=1.5m。1.4、吸收塔内侧做 4 根水平连接杆，长度 6m，用直角扣相连，6m 钢管延伸长度与内外圈脚手架相连接、加固，加固层设计每 3 步设加固层一道，共 14 道，C 型井架 4 座，分别为 30°、180°、280°、0°各一座，以上内容参见下图。1.5、吸收塔 90°—180°之间在不同层面有钢平台 9 座，当我公司搭设脚手架时，也可和钢平台栏杆相连接，作为稳定脚手架的接点，并在每 3 步脚手架的对称点设计 4 个点与吸收塔外壁顶紧，作为...
