呼和浩特市行政办公楼结构计算书

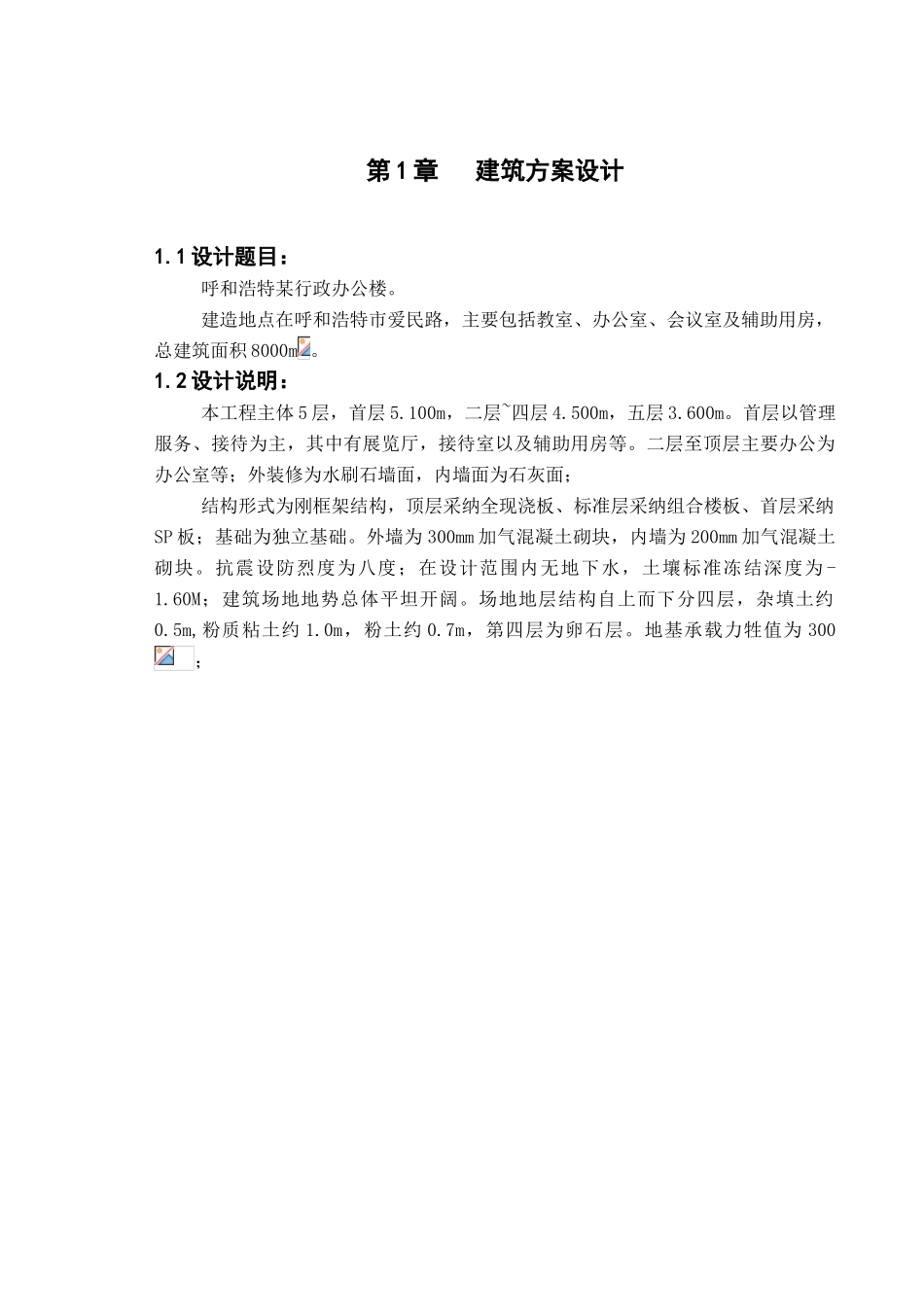

第 1 章 建筑方案设计1.1 设计题目：呼和浩特某行政办公楼。建造地点在呼和浩特市爱民路，主要包括教室、办公室、会议室及辅助用房，总建筑面积 8000m 。1.2 设计说明：本工程主体 5 层，首层 5.100m，二层~四层 4.500m，五层 3.600m。首层以管理服务、接待为主，其中有展览厅，接待室以及辅助用房等。二层至顶层主要办公为办公室等；外装修为水刷石墙面，内墙面为石灰面；结构形式为刚框架结构，顶层采纳全现浇板、标准层采纳组合楼板、首层采纳SP 板；基础为独立基础。外墙为 300mm 加气混凝土砌块，内墙为 200mm 加气混凝土砌块。抗震设防烈度为八度；在设计范围内无地下水，土壤标准冻结深度为 -1.60M；建筑场地地势总体平坦开阔。场地地层结构自上而下分四层，杂填土约0.5m,粉质粘土约 1.0m，粉土约 0.7m，第四层为卵石层。地基承载力牲值为 300；第 2 章 结构方案设计及计算2.1 结构选型1)本建筑为呼和浩特市某行政办公楼，空间较大，故选用钢结构框架体系。2)结构平面布置见图如下:3)基础采纳独立基础2.2 构件几何尺寸的初选1)梁：主梁---1 至 2 层为 700*300*13*24（HN---1），五层为 440*300*11*18 （HM---2）次梁---1 至 5 层为 440*300*11*18（HM---2）2）柱：框架柱---#428*407*20*35构造柱---250*300（混凝土柱）3）板：屋面板采纳 80厚的现浇混凝土板标准层楼面板采纳 100厚压型钢板组合楼板层采纳 SP 板4）墙：加气混凝土砌块墙，底面先砌普通砖，再砌混凝土砌块，外墙厚 300，内墙厚 200，且窗户两侧设构造柱。第 3 章 荷载统计3.1 各类荷载标准值1）、屋面恒载标准值（倒置式屋面不上人） 厚度保护层：C20 细石混凝土,内配的钢筋网片隔离层：干铺聚脂纤维布一层保温层：挤塑聚苯乙烯泡沫塑料板厚 25防水层：高聚物改性沥青防水卷材 3高聚物改性沥青防水涂料 3基层处理剂：找平层：1：3 水泥砂浆，砂浆中掺丙烯 0.75 20找坡层：1：8 水泥膨胀珍珠岩找 2%坡 最薄处 20 1.28合计 结构层:钢筋混凝土屋面板 80 合计 3.53屋面活载标准值 0.5雪荷载标准值 0.42)、楼面恒载标准值（不含厕所）水磨石地面：12 厚 1：2 水泥石子磨光素水泥浆结合层一遍18 厚 1：3 水泥砂浆找平素水泥浆结合层一遍 0.651.0 厚压型钢板组合楼板/100 厚现浇混凝土楼板 2.5合计 3.15楼面活载标准值 23)、厕所恒载标准值：（水泥砂浆防水楼面）20 厚 1：2 水泥砂浆抹面压光素水...
