呼和浩特某酒店钢结构安装测量放线施工技术交底

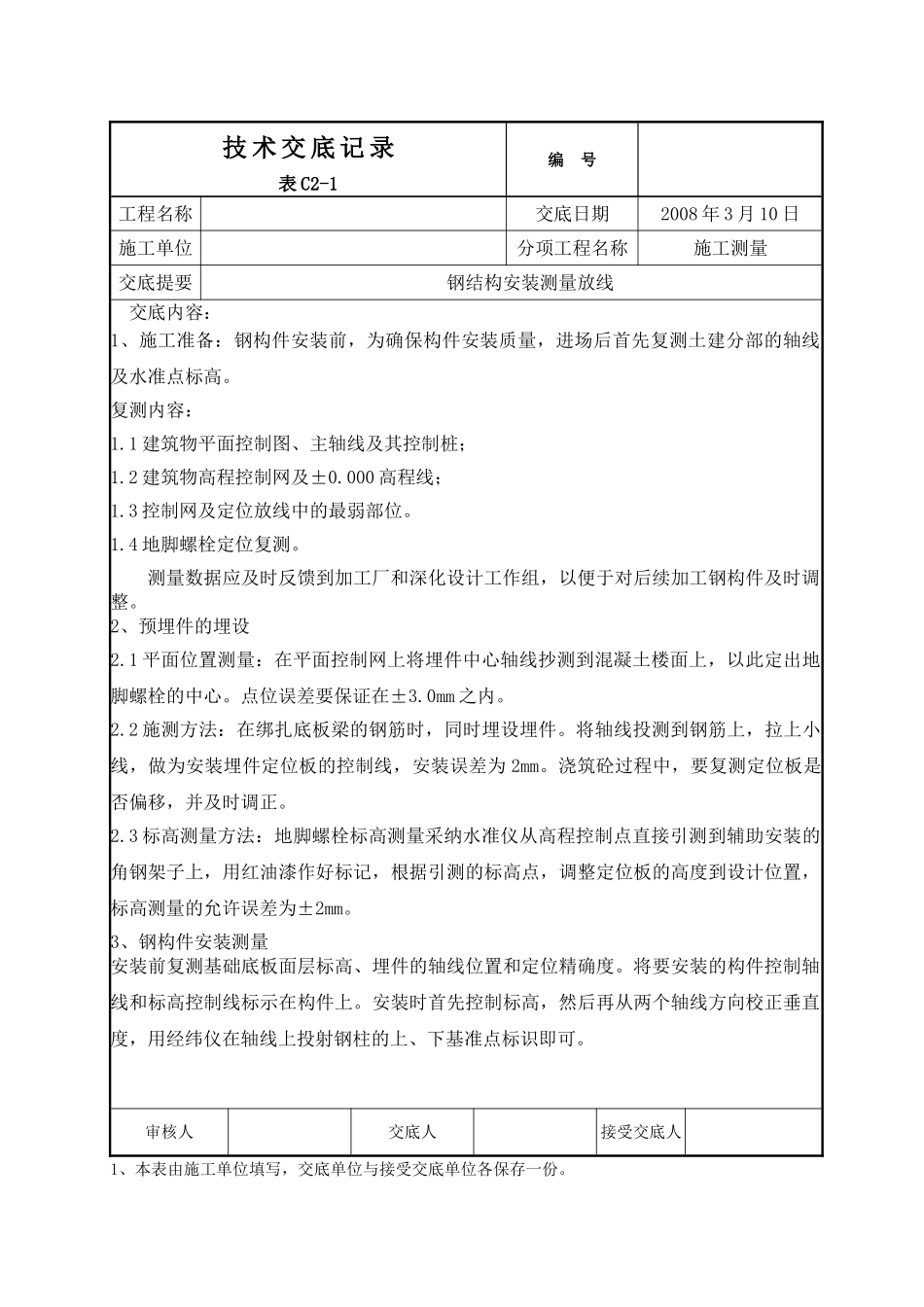

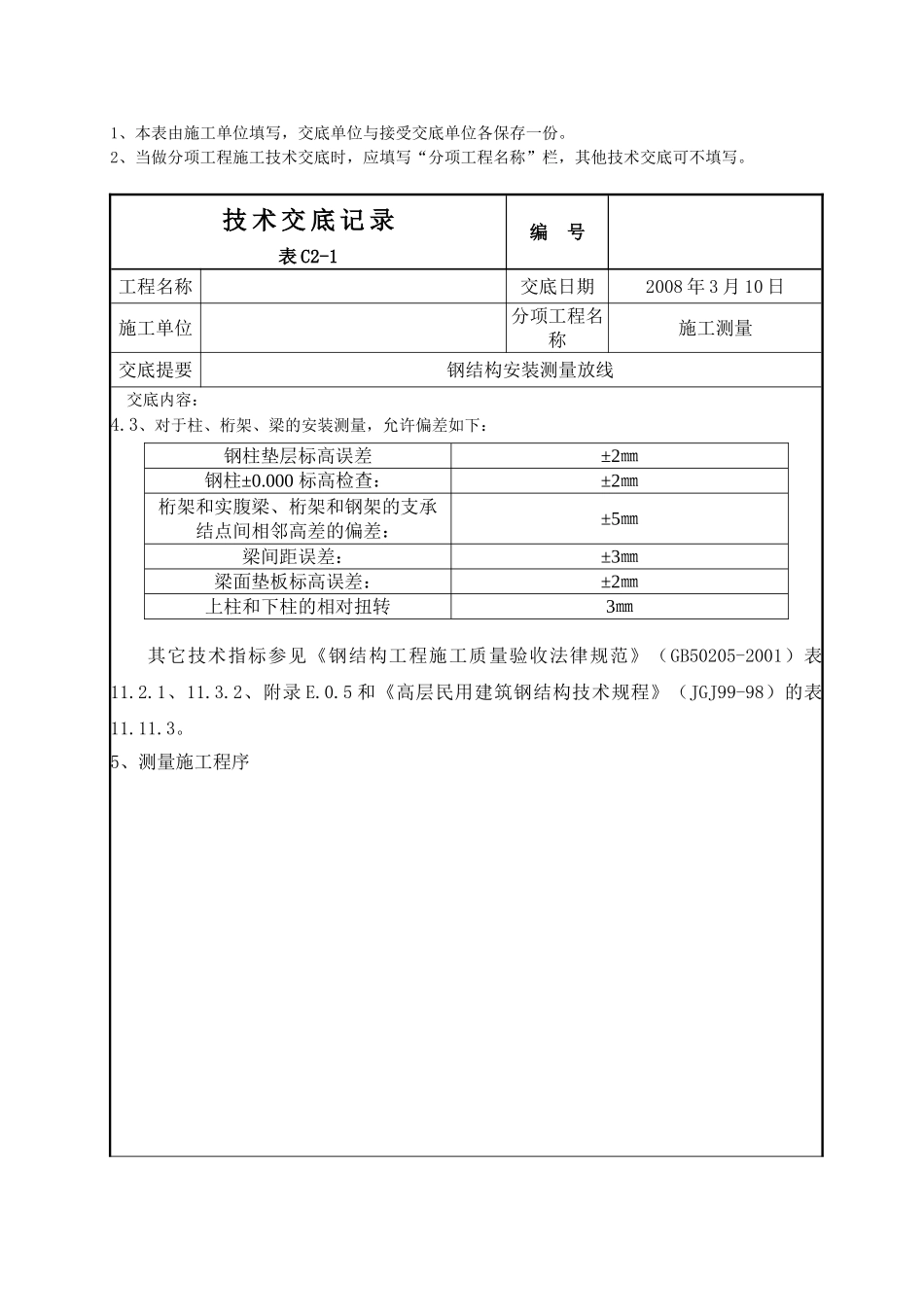

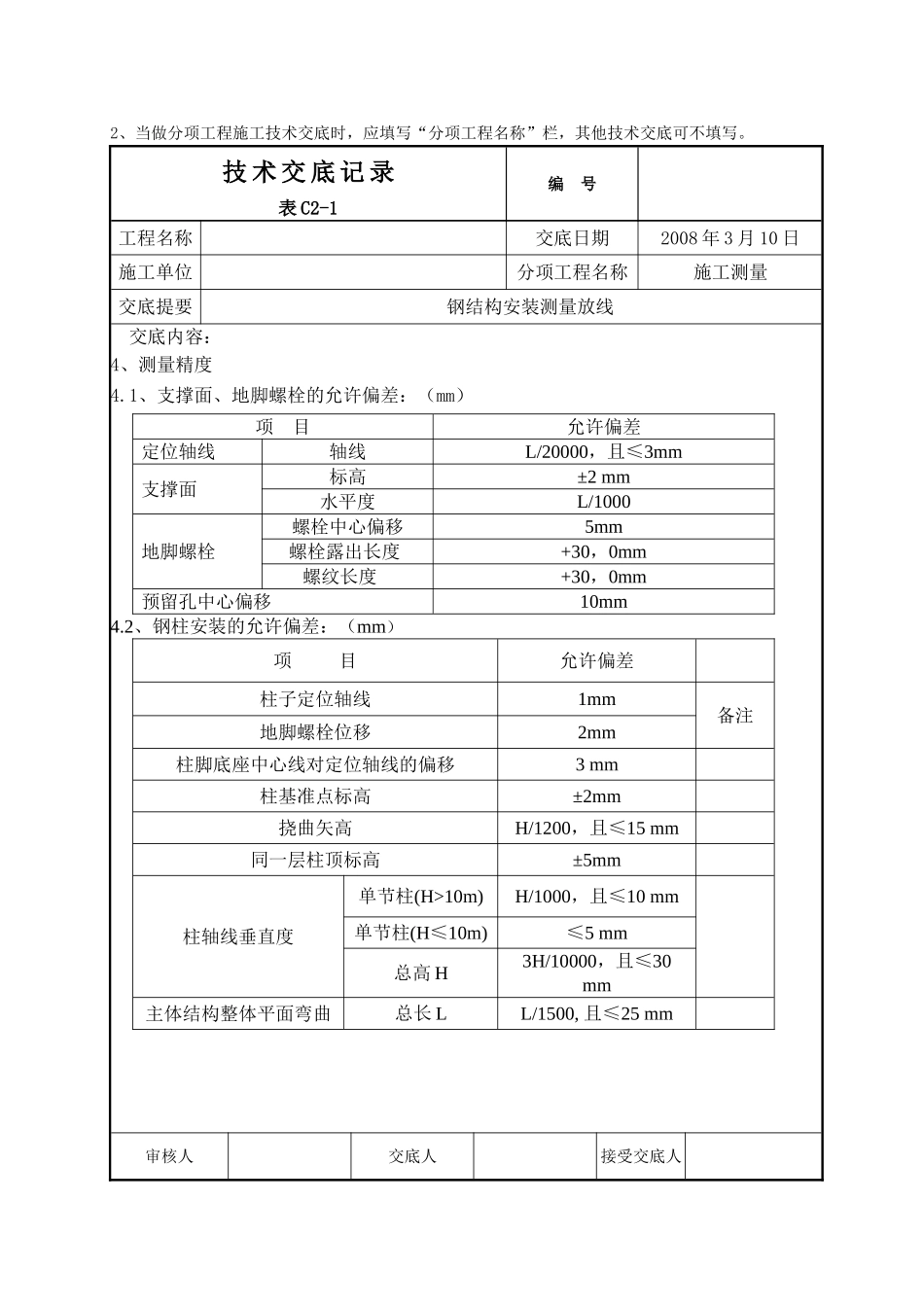

技 术 交 底 记 录 表 C2-1编 号工程名称交底日期2008 年 3 月 10 日施工单位分项工程名称施工测量交底提要钢结构安装测量放线交底内容：1、施工准备：钢构件安装前，为确保构件安装质量，进场后首先复测土建分部的轴线及水准点标高。复测内容： 1.1 建筑物平面控制图、主轴线及其控制桩；1.2 建筑物高程控制网及±0.000 高程线；1.3 控制网及定位放线中的最弱部位。1.4 地脚螺栓定位复测。测量数据应及时反馈到加工厂和深化设计工作组，以便于对后续加工钢构件及时调整。2、预埋件的埋设2.1 平面位置测量：在平面控制网上将埋件中心轴线抄测到混凝土楼面上，以此定出地脚螺栓的中心。点位误差要保证在±3.0mm 之内。2.2 施测方法：在绑扎底板梁的钢筋时，同时埋设埋件。将轴线投测到钢筋上，拉上小线，做为安装埋件定位板的控制线，安装误差为 2mm。浇筑砼过程中，要复测定位板是否偏移，并及时调正。2.3 标高测量方法：地脚螺栓标高测量采纳水准仪从高程控制点直接引测到辅助安装的角钢架子上，用红油漆作好标记，根据引测的标高点，调整定位板的高度到设计位置，标高测量的允许误差为±2mm。3、钢构件安装测量安装前复测基础底板面层标高、埋件的轴线位置和定位精确度。将要安装的构件控制轴线和标高控制线标示在构件上。安装时首先控制标高，然后再从两个轴线方向校正垂直度，用经纬仪在轴线上投射钢柱的上、下基准点标识即可。审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各保存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技 术 交 底 记 录 表 C2-1编 号工程名称交底日期2008 年 3 月 10 日施工单位分项工程名称施工测量交底提要钢结构安装测量放线交底内容：4、测量精度4.1、支撑面、地脚螺栓的允许偏差：（mm）项 目允许偏差定位轴线轴线L/20000，且≤3mm支撑面标高±2 mm水平度L/1000地脚螺栓螺栓中心偏移5mm螺栓露出长度+30，0mm螺纹长度+30，0mm预留孔中心偏移10mm4.2、钢柱安装的允许偏差：（mm）项 目允许偏差柱子定位轴线1mm备注地脚螺栓位移2mm柱脚底座中心线对定位轴线的偏移3 mm柱基准点标高±2mm挠曲矢高H/1200，且≤15 mm同一层柱顶标高±5mm柱轴线垂直度单节柱(H>10m)H/1000，且≤10 mm单节柱(H≤10m)≤5 mm总高 H3H/10000，且≤30 mm主体结构整体平面弯曲总长 LL/1500, 且≤25 mm审核人交底人接受交...
