哈尔滨万达茂室内滑雪场结构设计难点解析

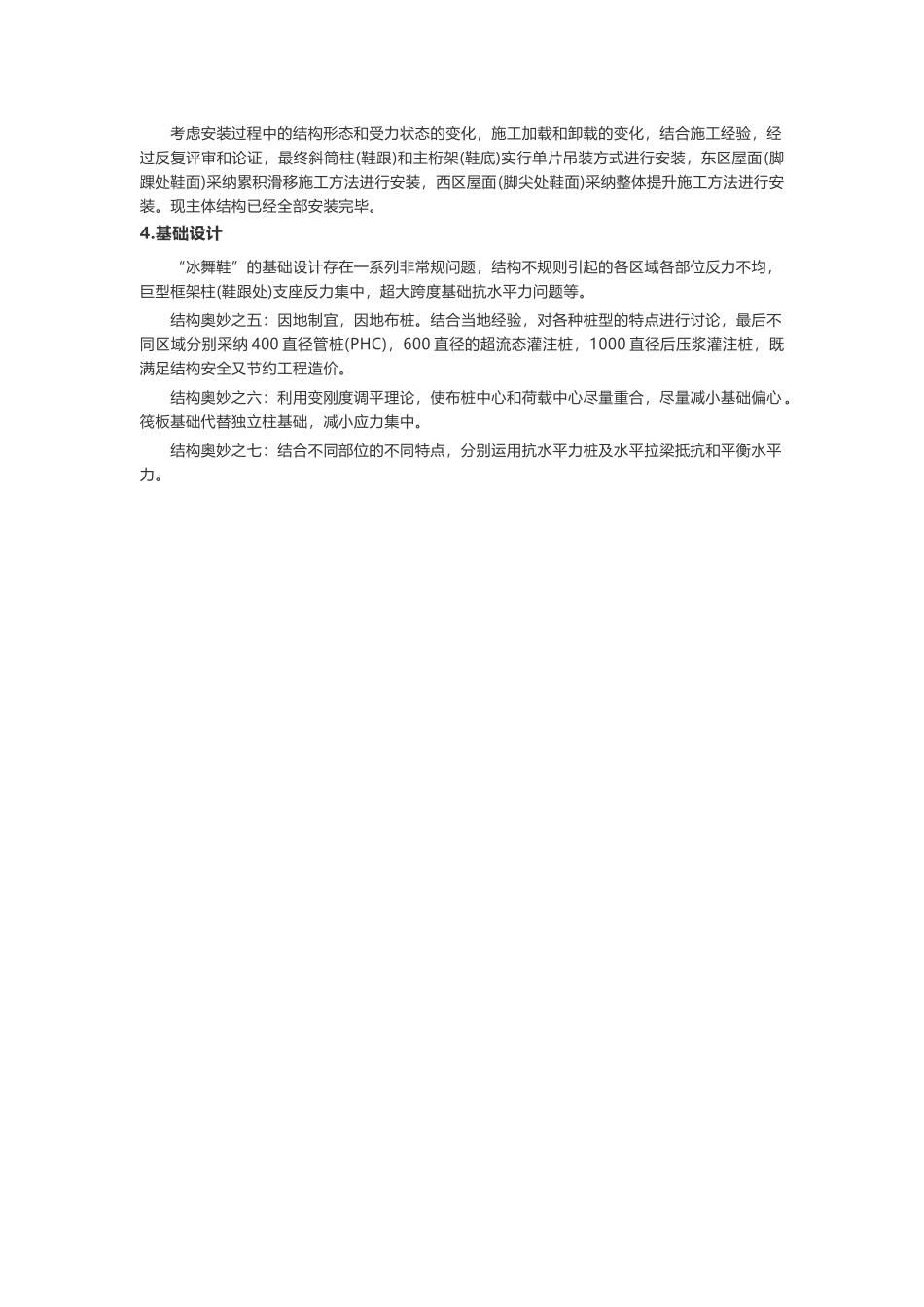

哈尔滨万达茂室内滑雪场结构设计难点解析1. 超长超大跨度建筑 作为全球最大室内滑雪场，最大鞋长为 487 米(迪拜为 400 米)，最大鞋宽为 150 米(迪拜为60 米)，属于超长超大跨度结构。 结构奥妙之一：为避开结构超长，将鞋体分为三段分别设计及制作，并与其周围的商业裙房脱开，简化结构受力的复杂性。也应了最近流行的网路佳句“复杂的事情简单做，你就是专家”。 其中东区是三区中最为复杂和独特的部分，他是冰舞鞋隽秀的鞋跟!东区滑道层楼面结构仅由 2 根 V 型巨柱支撑，侧面大桁架及屋面结构均支撑在滑道层楼面上。巨型柱跟部中心尺寸13.5 米，楼面桁架结构中心线间距为 10 米，屋面桁架结构中心线间距为 8 米。 西区和中区为横向桁架，纵向框架的结构体系，上部钢结构可以看成无柱间支撑的门式刚架结构体系，下部混凝土为框架结构。2. 独特的流线造型 顺应滑雪功能的需要，她拥有异形流线的曲线造型。并运用超细鞋跟设计，形成一只有高度有风度极具魅力的冰舞鞋。但同时给结构设计带来极大的难点，质量中心和刚度中心距离较大，结构不稳定，受扭严重，成为扭转不规则体系。 结构奥妙之二：通过调整巨柱位置,减小巨柱间距，来减小质量中心与刚度中心之间的距离，使偏心率由 0.25 减小为 0.14，满足 0.15 的法律规范要求。这与高跟鞋品牌 Jimmy Choo 有异曲同工之处，都是“穿着不会痛的高跟鞋”。3. 最高单层大跨度建筑 总建筑高度为 119.66 米，单单鞋跟的高度就有 87 米，总高超过了“神舟十号”飞船和火箭总装厂房的 93.5 米，相当于 40 层大楼的高度，戴上了亚洲最高的单层建筑的桂冠。这种特别类型的高层建筑给结构设计和安装带来了极大的困难。 首先，雪道最大高差达到了 87 米，两侧水平刚度差异很大，117 米超长雪道楼面存在近 30度的倾角，楼板设计难度很大。 结构奥妙之三：通过 MidasGen 通用有限元程序对楼板进行应力仿真模拟和分析，在重力荷载作用下，楼面板和楼面梁不仅存在弯矩引起的平面外拉应力，还存在较大的平面内拉应力，为此楼板增设配筋抵抗这部分拉应力。这让我想起穿高跟鞋久了脚会有种隐隐的拉痛感，你有木有呢。。。 第二，结构总用钢量约为 4.2 万吨，超过鸟巢的用钢量，高空安装如此异形的庞然大物确实难度很大，安装方法和安装顺序也尤为重要!现场启动 1000 吨的履带吊进行吊装。 结构奥妙之四：通过 MidasGen 程序仿真模块施工模拟分析。 考虑安装...
