哈尔滨某住宅电气施工组织设计

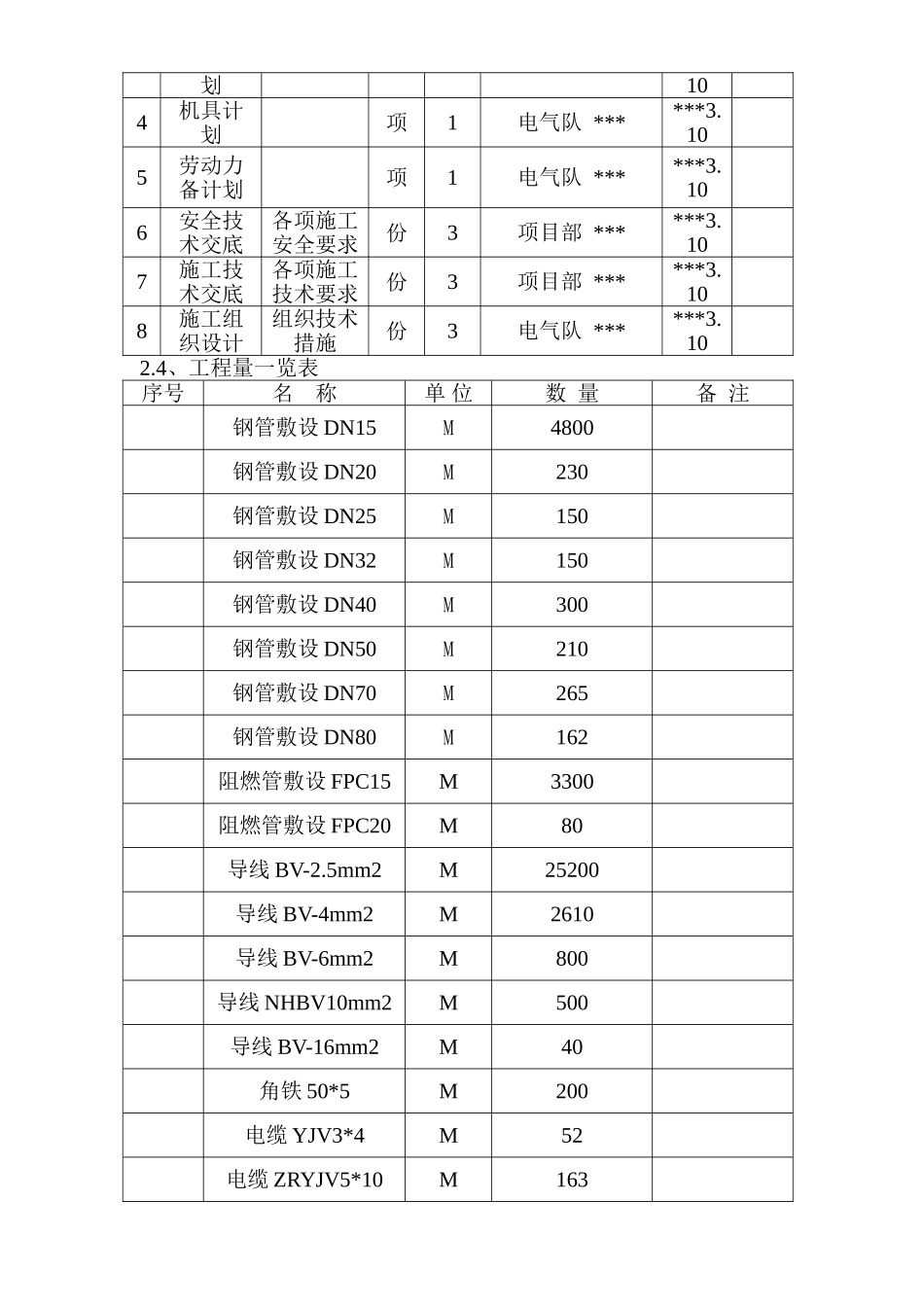

目 录1.工程概况 12.现场施工准备 13.施工技术措施 5 4.安全保证及文明施工 105.施工场地防火及治安管理 126. 质量保证措施体系及标准 137.调试方案 151、工程概况1．工程概况：哈尔滨***街北部 F 区 F3 栋电气工程，由哈尔滨***置业有限公司建设，由哈尔滨***设计讨论院设计，由***省***公司监督，由黑龙江***公司总包二部承建。本工程位于哈尔滨***路与***交口处。该楼共二十八层，建筑面积 14200 , 为框架结构.照明设计负荷为三级负荷,每单元住宅电源来自地下车库变电亭低压配电室,其余公共部分电源来自泽圆 1 号计量配电室。施工范围为低压配电系统、照明配电系统及防雷与接地系统,工程开工日期***年 3 月15 日,竣工日期***年 8 月 30 日。2、施工准备工作2.1 技术准备2.1.1 审核电气施工图纸考查施工现场，做出详细的图纸会审记录。2.1.2 会审后编制详细的施工组织设计形成进度计划和保证措施。2.1.3 在会审基础上形成准确的电气施工图预算。2.2 现场准备 2.2.1 考察现场水源、电源及交通状况，作好临时设施为施工做好准备。2.2.2 提出准确的材料计划，并将首批材料进入施工现场2.2.3 工人进场前做好技术交底与安全教育保证进现场后能够安全有序的进行施工。 2.3、施工准备计划序号项目内容工作量负责单位及负责人员完成日期备注单位数量1施工预算项1电气队 ******3.102图纸会审项目部 ******3.123材料计项1电气队 ******3.划104机具计划项1电气队 ******3.105劳动力备计划项1电气队 ******3.106安全技术交底各项施工安全要求份3项目部 ******3.107施工技术交底各项施工技术要求份3项目部 ******3.108施工组织设计组织技术措施份3电气队 ******3.102.4、工程量一览表序号名 称单 位数 量备 注钢管敷设 DN15M4800钢管敷设 DN20M230钢管敷设 DN25M150钢管敷设 DN32M150钢管敷设 DN40M300钢管敷设 DN50M210钢管敷设 DN70M265钢管敷设 DN80M162阻燃管敷设 FPC15M3300阻燃管敷设 FPC20M80导线 BV-2.5mm2M25200导线 BV-4mm2M2610导线 BV-6mm2M800导线 NHBV10mm2M500导线 BV-16mm2M40角铁 50*5M200电缆 YJV3*4M52电缆 ZRYJV5*10M163电缆 ZRYJV5*16M300ZRYJV4*35+1*16M805.6ZRYJV5*10M820.4NHYJV5*16M198.5NHYJV4*25*1*16M200.2NHYJV5*6M242.2NHYJV4*95+1*50M508NHYJV4*35+1*16M192灯具安装套724开关、插座安装套180配电箱安装台622.5 项目组织机构2.6 施工计划本施工计划根...
