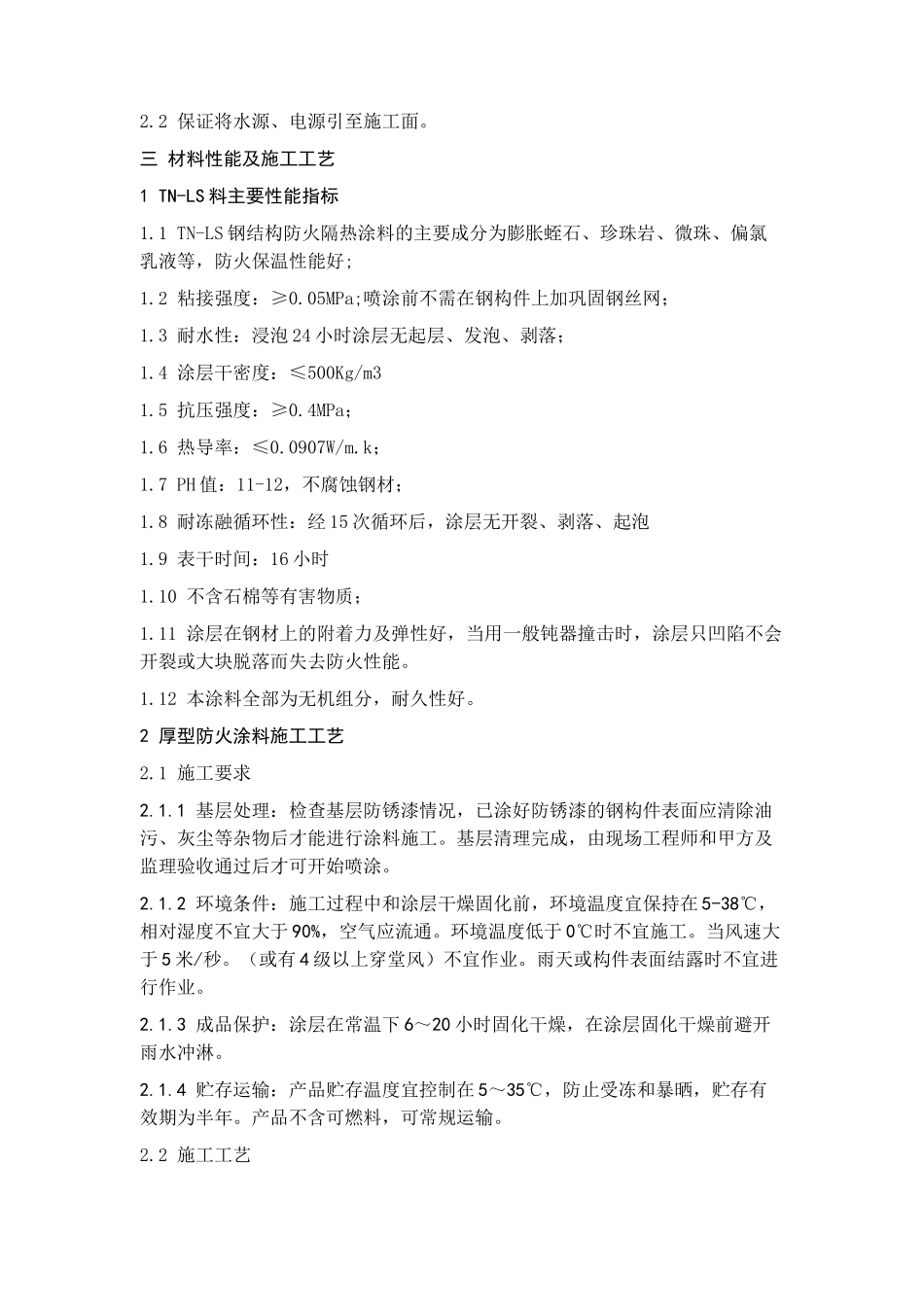

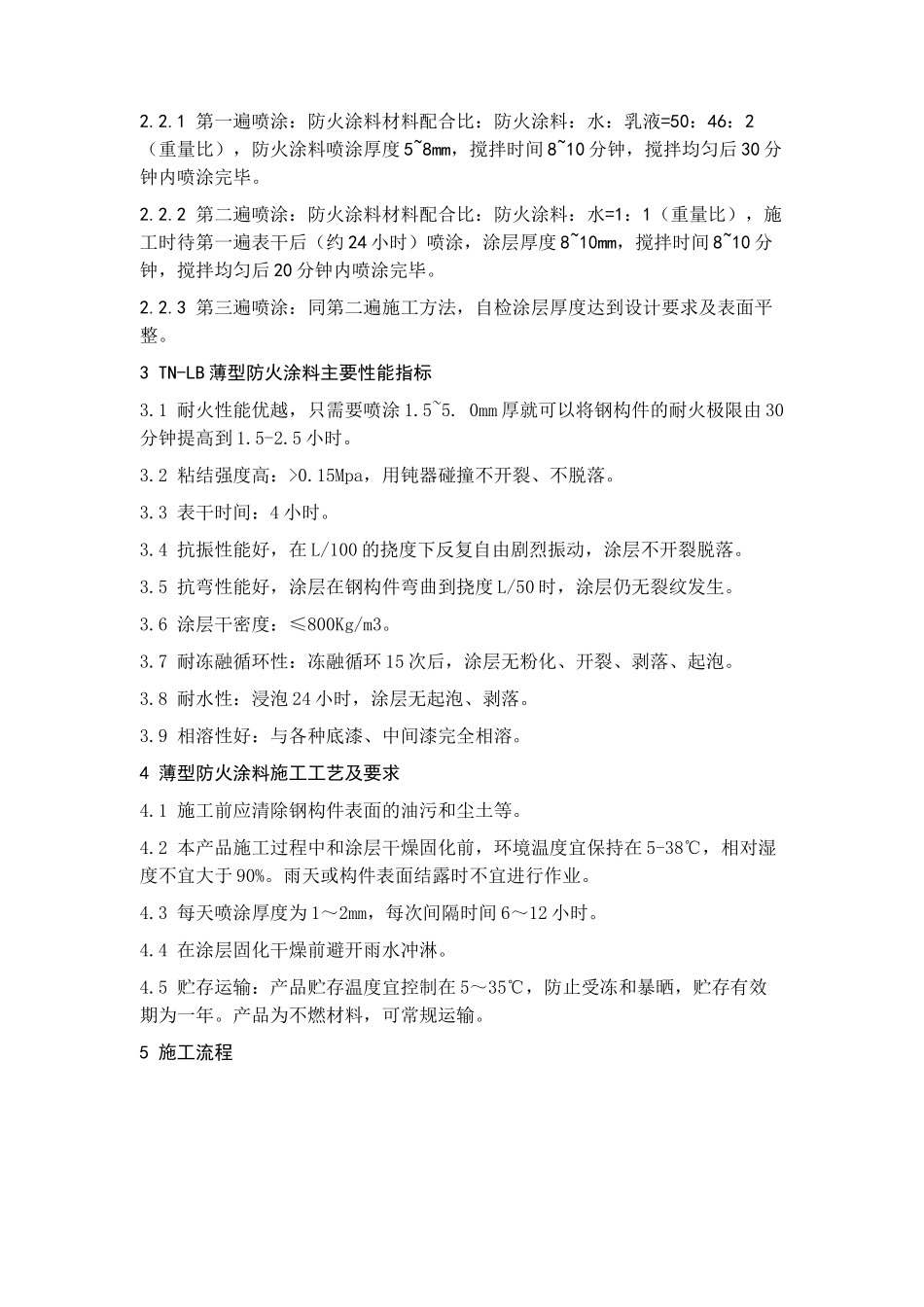

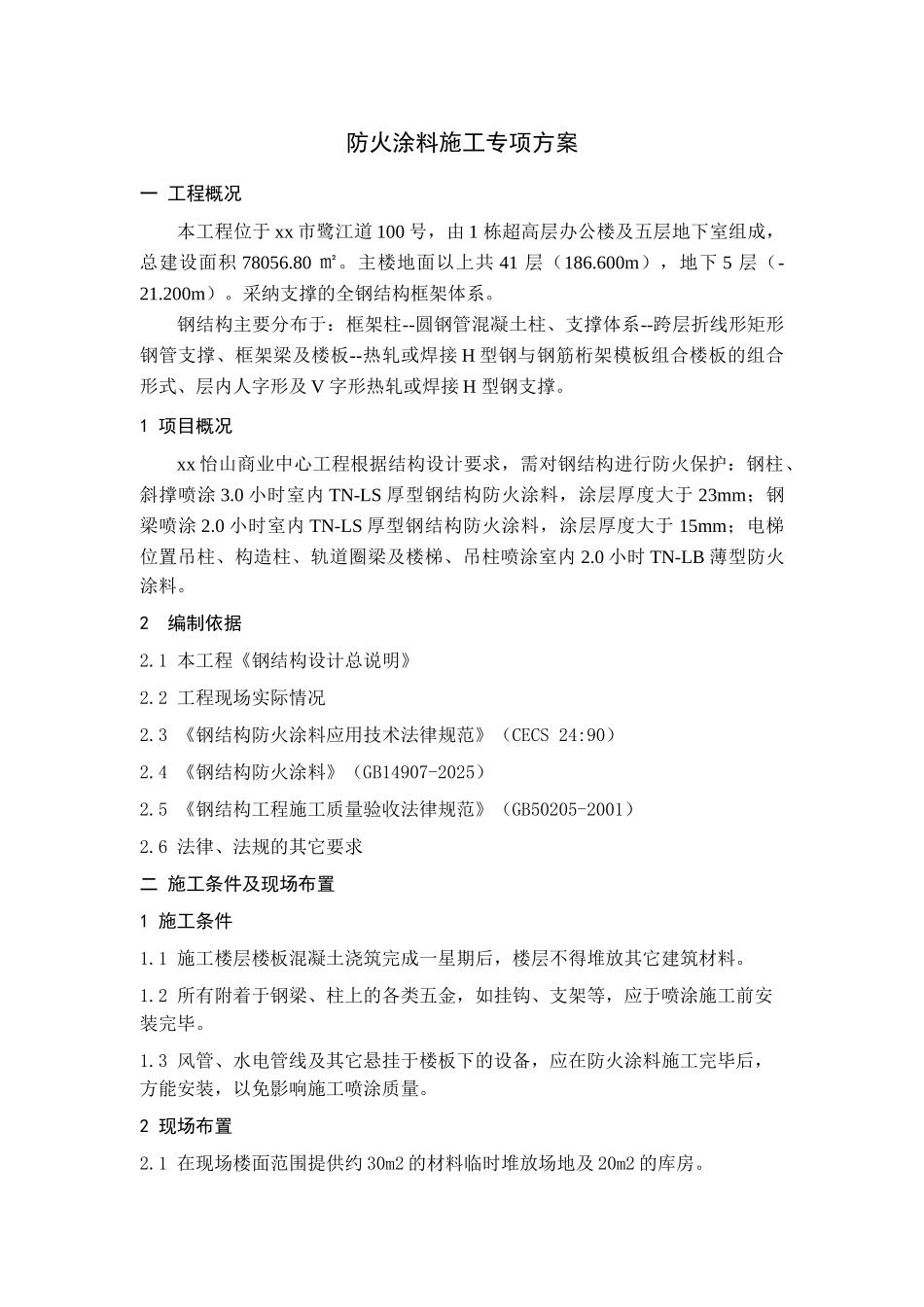

防火涂料施工专项方案一 工程概况本工程位于 xx 市鹭江道 100 号，由 1 栋超高层办公楼及五层地下室组成，总建设面积 78056.80 ㎡。主楼地面以上共 41 层（186.600m），地下 5 层（-21.200m）。采纳支撑的全钢结构框架体系。钢结构主要分布于：框架柱--圆钢管混凝土柱、支撑体系--跨层折线形矩形钢管支撑、框架梁及楼板--热轧或焊接 H 型钢与钢筋桁架模板组合楼板的组合形式、层内人字形及 V 字形热轧或焊接 H 型钢支撑。1 项目概况xx 怡山商业中心工程根据结构设计要求，需对钢结构进行防火保护：钢柱、斜撑喷涂 3.0 小时室内 TN-LS 厚型钢结构防火涂料，涂层厚度大于 23mm；钢梁喷涂 2.0 小时室内 TN-LS 厚型钢结构防火涂料，涂层厚度大于 15mm；电梯位置吊柱、构造柱、轨道圈梁及楼梯、吊柱喷涂室内 2.0 小时 TN-LB 薄型防火涂料。2 编制依据2.1 本工程《钢结构设计总说明》2.2 工程现场实际情况2.3 《钢结构防火涂料应用技术法律规范》（CECS 24:90）2.4 《钢结构防火涂料》（GB14907-2025）2.5 《钢结构工程施工质量验收法律规范》（GB50205-2001）2.6 法律、法规的其它要求二 施工条件及现场布置1 施工条件1.1 施工楼层楼板混凝土浇筑完成一星期后，楼层不得堆放其它建筑材料。1.2 所有附着于钢梁、柱上的各类五金，如挂钩、支架等，应于喷涂施工前安装完毕。1.3 风管、水电管线及其它悬挂于楼板下的设备，应在防火涂料施工完毕后，方能安装，以免影响施工喷涂质量。2 现场布置2.1 在现场楼面范围提供约 30m2 的材料临时堆放场地及 20m2 的库房。2.2 保证将水源、电源引至施工面。三 材料性能及施工工艺1 TN-LS 料主要性能指标1.1 TN-LS 钢结构防火隔热涂料的主要成分为膨胀蛭石、珍珠岩、微珠、偏氯乳液等，防火保温性能好;1.2 粘接强度：≥0.05MPa;喷涂前不需在钢构件上加巩固钢丝网；1.3 耐水性：浸泡 24 小时涂层无起层、发泡、剥落；1.4 涂层干密度：≤500Kg/m31.5 抗压强度：≥0.4MPa；1.6 热导率：≤0.0907W/m.k；1.7 PH 值：11-12，不腐蚀钢材；1.8 耐冻融循环性：经 15 次循环后，涂层无开裂、剥落、起泡1.9 表干时间：16 小时1.10 不含石棉等有害物质；1.11 涂层在钢材上的附着力及弹性好，当用一般钝器撞击时，涂层只凹陷不会开裂或大块脱落而失去防火性能。1.12 本涂料全部为无机组分，耐久性好。2 厚型防火涂料施工工艺2.1 施工要求2.1.1 基...
