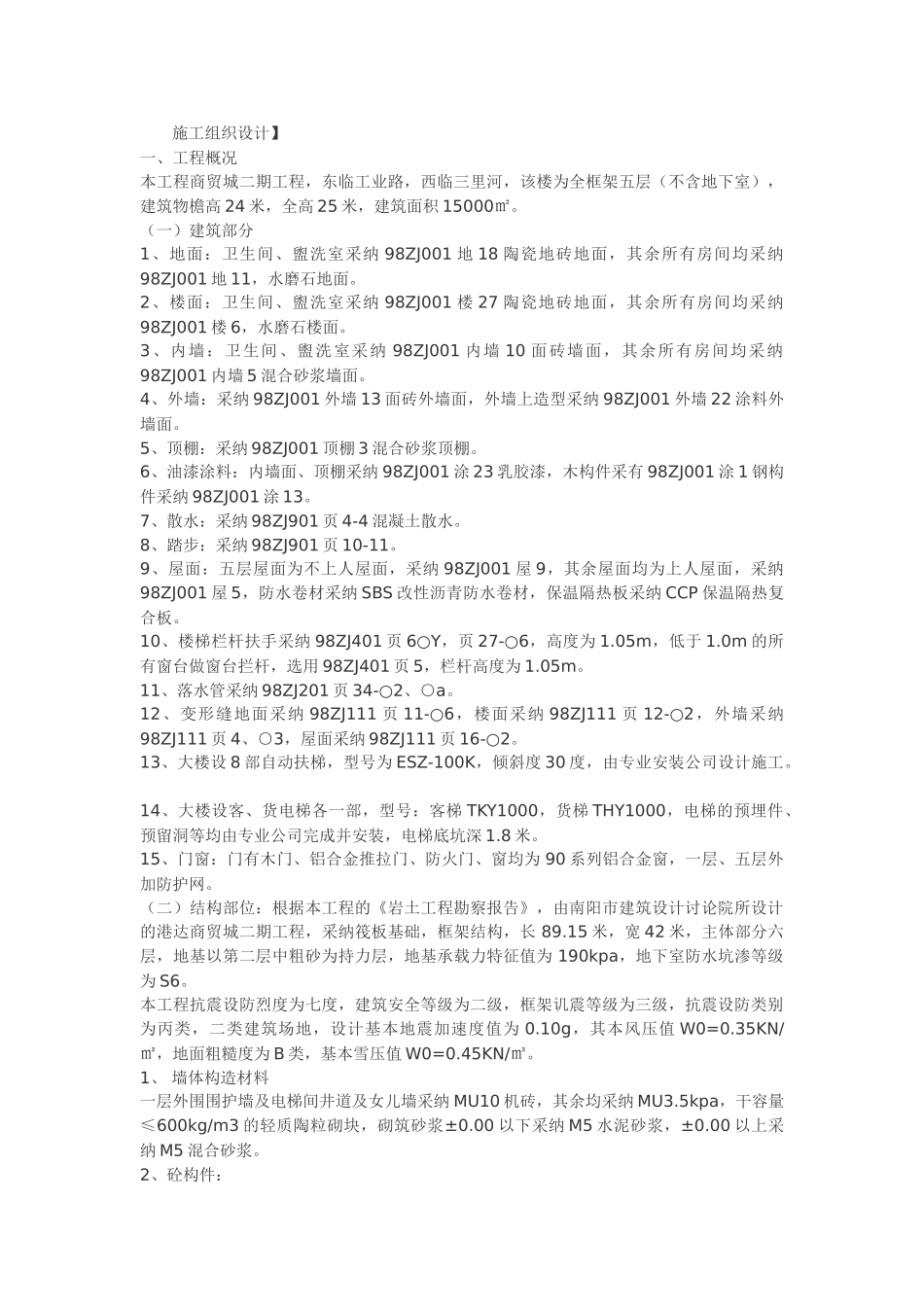

施工组织设计】 一、工程概况 本工程商贸城二期工程，东临工业路，西临三里河，该楼为全框架五层（不含地下室），建筑物檐高 24 米，全高 25 米，建筑面积 15000㎡。 （一）建筑部分 1、地面：卫生间、盥洗室采纳 98ZJ001 地 18 陶瓷地砖地面，其余所有房间均采纳98ZJ001 地 11，水磨石地面。 2、楼面：卫生间、盥洗室采纳 98ZJ001 楼 27 陶瓷地砖地面，其余所有房间均采纳98ZJ001 楼 6，水磨石楼面。 3、内墙：卫生间、盥洗室采纳 98ZJ001 内墙 10 面砖墙面，其余所有房间均采纳98ZJ001 内墙 5 混合砂浆墙面。 4、外墙：采纳 98ZJ001 外墙 13 面砖外墙面，外墙上造型采纳 98ZJ001 外墙 22 涂料外墙面。 5、顶棚：采纳 98ZJ001 顶棚 3 混合砂浆顶棚。 6、油漆涂料：内墙面、顶棚采纳 98ZJ001 涂 23 乳胶漆，木构件采有 98ZJ001 涂 1 钢构件采纳 98ZJ001 涂 13。 7、散水：采纳 98ZJ901 页 4-4 混凝土散水。 8、踏步：采纳 98ZJ901 页 10-11。 9、屋面：五层屋面为不上人屋面，采纳 98ZJ001 屋 9，其余屋面均为上人屋面，采纳98ZJ001 屋 5，防水卷材采纳 SBS 改性沥青防水卷材，保温隔热板采纳 CCP 保温隔热复合板。 10、楼梯栏杆扶手采纳 98ZJ401 页 6○Y，页 27-○6，高度为 1.05m，低于 1.0m 的所有窗台做窗台拦杆，选用 98ZJ401 页 5，栏杆高度为 1.05m。 11、落水管采纳 98ZJ201 页 34-○2、○a。 12、变形缝地面采纳 98ZJ111 页 11-○6，楼面采纳 98ZJ111 页 12-○2，外墙采纳98ZJ111 页 4、○3，屋面采纳 98ZJ111 页 16-○2。 13、大楼设 8 部自动扶梯，型号为 ESZ-100K，倾斜度 30 度，由专业安装公司设计施工。 14、大楼设客、货电梯各一部，型号：客梯 TKY1000，货梯 THY1000，电梯的预埋件、预留洞等均由专业公司完成并安装，电梯底坑深 1.8 米。 15、门窗：门有木门、铝合金推拉门、防火门、窗均为 90 系列铝合金窗，一层、五层外加防护网。 （二）结构部位：根据本工程的《岩土工程勘察报告》，由南阳市建筑设计讨论院所设计的港达商贸城二期工程，采纳筏板基础，框架结构，长 89.15 米，宽 42 米，主体部分六层，地基以第二层中粗砂为持力层，地基承载力特征值为 190kpa，地下室防水坑渗等级为 S6。 本工程抗震设防烈度为七度，建筑安全等级为二级，框架讥震等级为三级，抗震设防类别为丙类，二类建...
