固结灌浆作业指导书

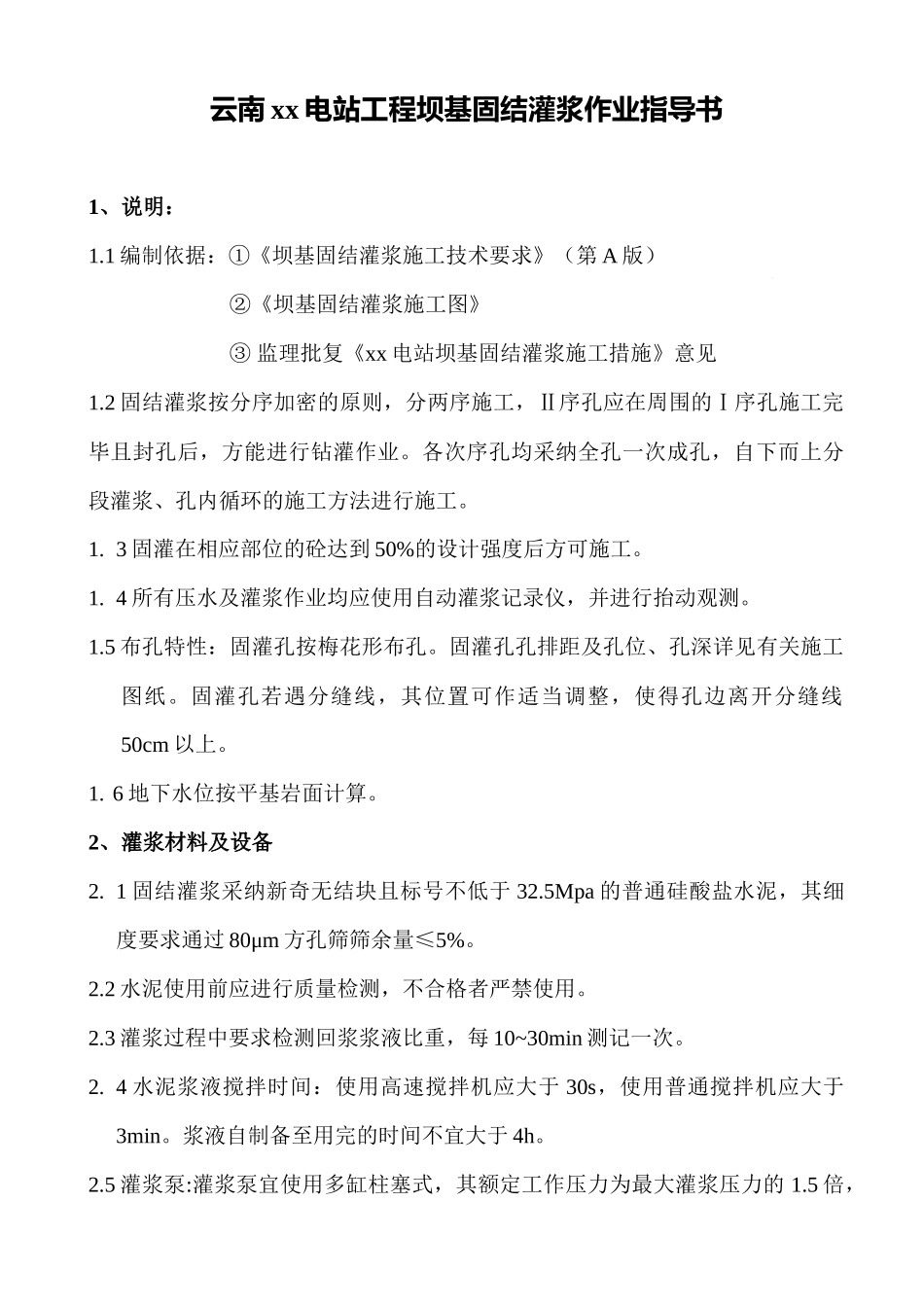

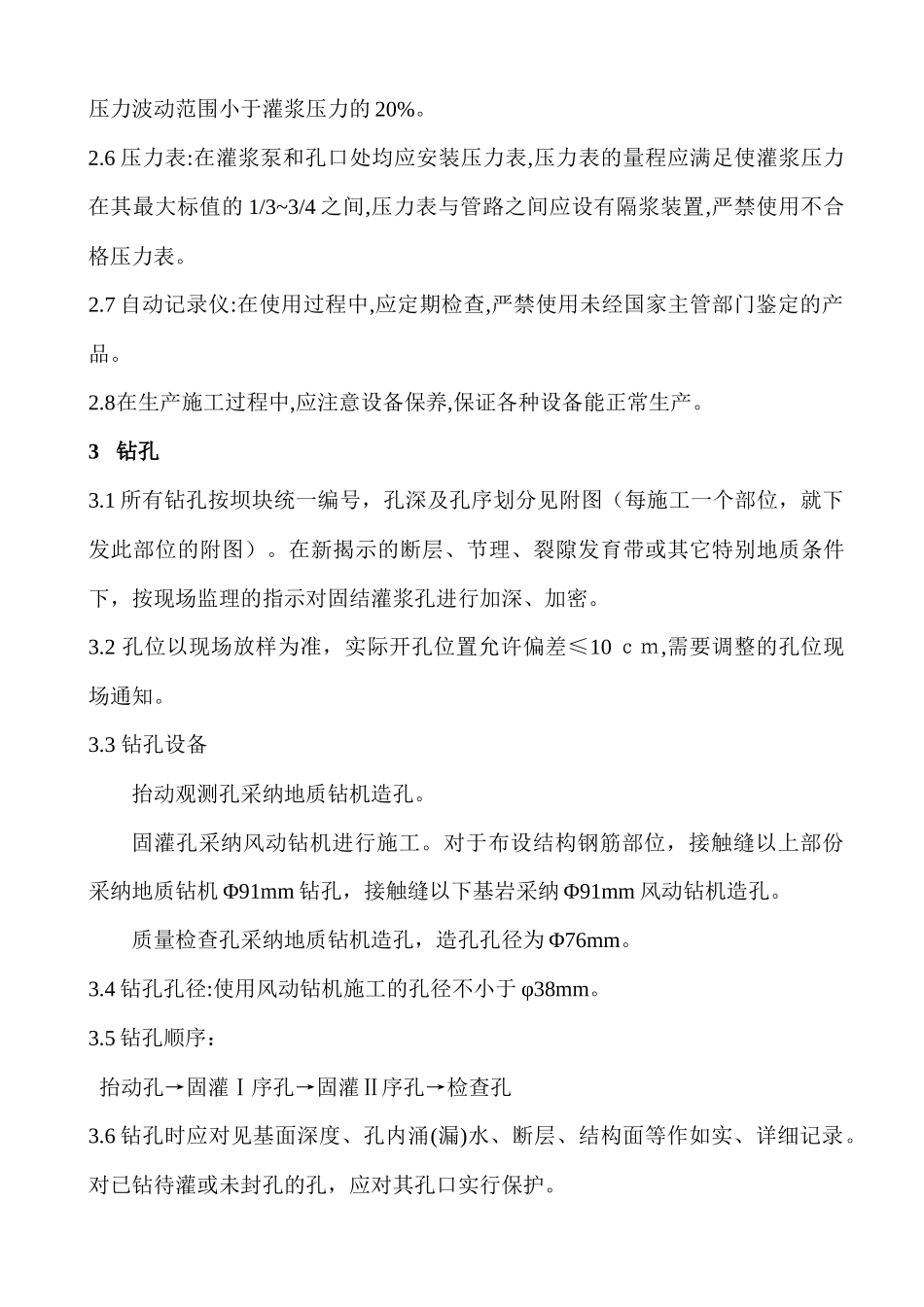

云南 xx 电站工程坝基固结灌浆作业指导书1、说明：1.1 编制依据：①《坝基固结灌浆施工技术要求》（第 A 版）②《坝基固结灌浆施工图》 ③ 监理批复《xx 电站坝基固结灌浆施工措施》意见1.2 固结灌浆按分序加密的原则，分两序施工，Ⅱ序孔应在周围的Ⅰ序孔施工完毕且封孔后，方能进行钻灌作业。各次序孔均采纳全孔一次成孔，自下而上分段灌浆、孔内循环的施工方法进行施工。1. 3 固灌在相应部位的砼达到 50%的设计强度后方可施工。1. 4 所有压水及灌浆作业均应使用自动灌浆记录仪，并进行抬动观测。1.5 布孔特性：固灌孔按梅花形布孔。固灌孔孔排距及孔位、孔深详见有关施工图纸。固灌孔若遇分缝线，其位置可作适当调整，使得孔边离开分缝线50cm 以上。1. 6 地下水位按平基岩面计算。2、灌浆材料及设备2. 1 固结灌浆采纳新奇无结块且标号不低于 32.5Mpa 的普通硅酸盐水泥，其细度要求通过 80μm 方孔筛筛余量≤5%。2.2 水泥使用前应进行质量检测，不合格者严禁使用。2.3 灌浆过程中要求检测回浆浆液比重，每 10~30min 测记一次。2. 4 水泥浆液搅拌时间：使用高速搅拌机应大于 30s，使用普通搅拌机应大于3min。浆液自制备至用完的时间不宜大于 4h。2.5 灌浆泵:灌浆泵宜使用多缸柱塞式，其额定工作压力为最大灌浆压力的 1.5 倍，压力波动范围小于灌浆压力的 20%。2.6 压力表:在灌浆泵和孔口处均应安装压力表,压力表的量程应满足使灌浆压力在其最大标值的 1/3~3/4 之间,压力表与管路之间应设有隔浆装置,严禁使用不合格压力表。2.7 自动记录仪:在使用过程中,应定期检查,严禁使用未经国家主管部门鉴定的产品。2.8在生产施工过程中,应注意设备保养,保证各种设备能正常生产。3 钻孔3.1 所有钻孔按坝块统一编号，孔深及孔序划分见附图（每施工一个部位，就下发此部位的附图）。在新揭示的断层、节理、裂隙发育带或其它特别地质条件下，按现场监理的指示对固结灌浆孔进行加深、加密。3.2 孔位以现场放样为准，实际开孔位置允许偏差≤10 ｃｍ,需要调整的孔位现场通知。3.3 钻孔设备 抬动观测孔采纳地质钻机造孔。固灌孔采纳风动钻机进行施工。对于布设结构钢筋部位，接触缝以上部份采纳地质钻机 Φ91mm 钻孔，接触缝以下基岩采纳 Φ91mm 风动钻机造孔。质量检查孔采纳地质钻机造孔，造孔孔径为 Φ76mm。3.4 钻孔孔径:使用风动钻机施工的孔径不小于 φ38mm。3.5 钻孔顺序： 抬动孔→固灌Ⅰ序孔→固灌...
