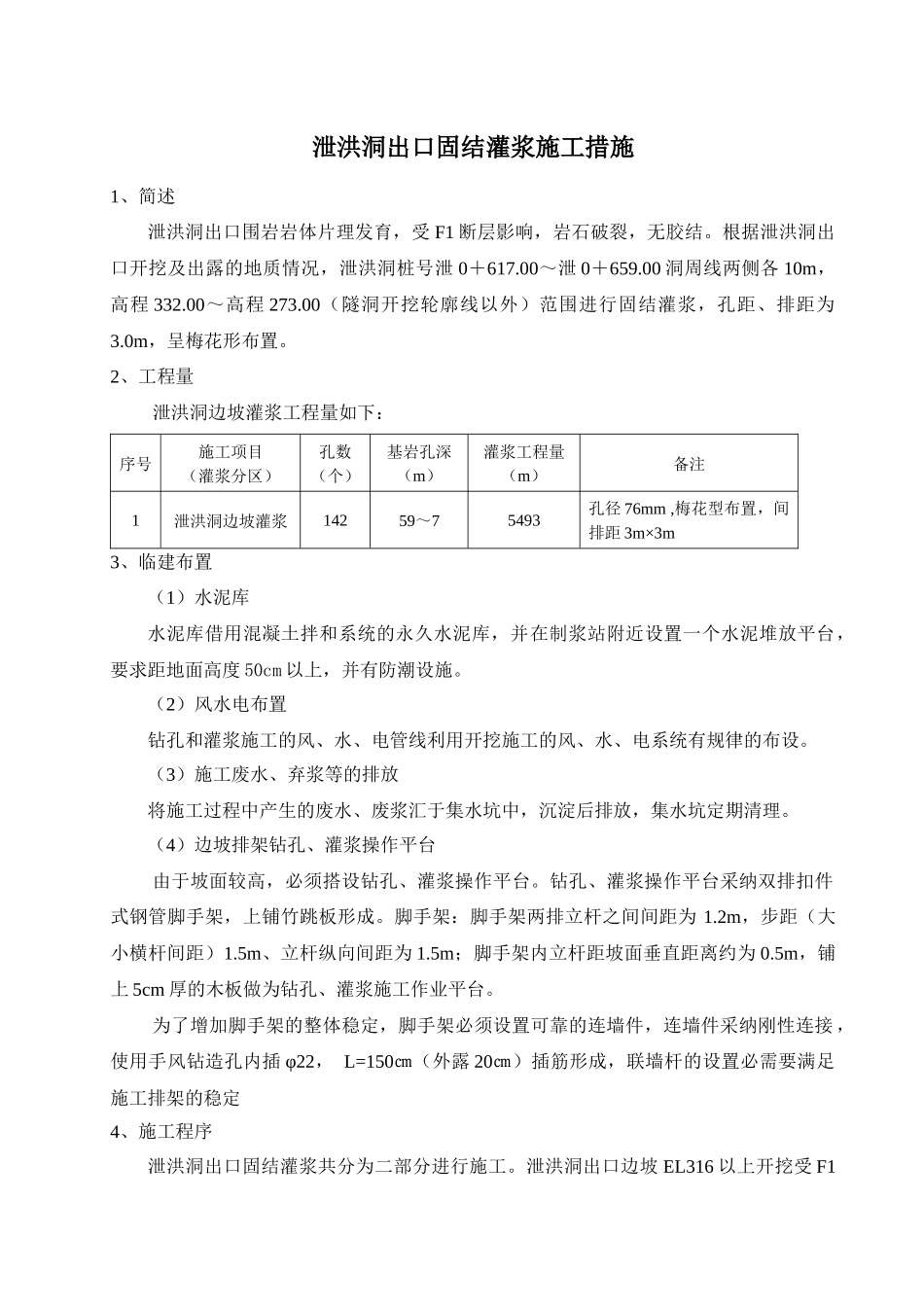

泄洪洞出口固结灌浆施工措施1、简述泄洪洞出口围岩岩体片理发育，受 F1 断层影响，岩石破裂，无胶结。根据泄洪洞出口开挖及出露的地质情况，泄洪洞桩号泄 0＋617.00～泄 0＋659.00 洞周线两侧各 10m，高程 332.00～高程 273.00（隧洞开挖轮廓线以外）范围进行固结灌浆，孔距、排距为3.0m，呈梅花形布置。 2、工程量泄洪洞边坡灌浆工程量如下：序号施工项目（灌浆分区）孔数（个）基岩孔深（m）灌浆工程量（m）备注1泄洪洞边坡灌浆14259～75493孔径 76mm ,梅花型布置，间排距 3m×3m3、临建布置（1）水泥库水泥库借用混凝土拌和系统的永久水泥库，并在制浆站附近设置一个水泥堆放平台，要求距地面高度 50cm 以上，并有防潮设施。（2）风水电布置钻孔和灌浆施工的风、水、电管线利用开挖施工的风、水、电系统有规律的布设。（3）施工废水、弃浆等的排放将施工过程中产生的废水、废浆汇于集水坑中，沉淀后排放，集水坑定期清理。（4）边坡排架钻孔、灌浆操作平台由于坡面较高，必须搭设钻孔、灌浆操作平台。钻孔、灌浆操作平台采纳双排扣件式钢管脚手架，上铺竹跳板形成。脚手架：脚手架两排立杆之间间距为 1.2m，步距（大小横杆间距）1.5m、立杆纵向间距为 1.5m；脚手架内立杆距坡面垂直距离约为 0.5m，铺上 5cm 厚的木板做为钻孔、灌浆施工作业平台。为了增加脚手架的整体稳定，脚手架必须设置可靠的连墙件，连墙件采纳刚性连接 ，使用手风钻造孔内插 φ22， L=150㎝（外露 20㎝）插筋形成，联墙杆的设置必需要满足施工排架的稳定4、施工程序泄洪洞出口固结灌浆共分为二部分进行施工。泄洪洞出口边坡 EL316 以上开挖受 F1断层影响，岩石成型差，EL336 位置未留有马道。为了上坝公路坡面稳定，经现场监理、设计、业主讨论确定，在上坝公路 EL332 部位进行固结灌浆施工，灌浆结束后进行EL316 部位开挖。桩号为：泄 0+617～泄 0+638 段在 EL332 进行第一部分固结灌浆施工；第一部分固结灌浆完成后，待泄洪洞出口边坡 EL316～EL290.5 开挖及喷砼施工完成后，进行二部分固结灌浆施工，桩号为：泄 0+638～泄 0+659 段。5、灌浆试验固结灌浆试验为生产性试验。试验主要目的在于根据设计要求结合现场地质条件和实际灌浆施工情况，来猎取更合理的钻孔参数，使灌浆设计和施工工艺更符合实际情况，在确保施工质量的前提下，简化施工工艺，加快工程施工进度。（1）根据工程的建筑物布置和地质条件，选择地质条件与实际...
