国贸三期工程ZSL750塔吊拆除

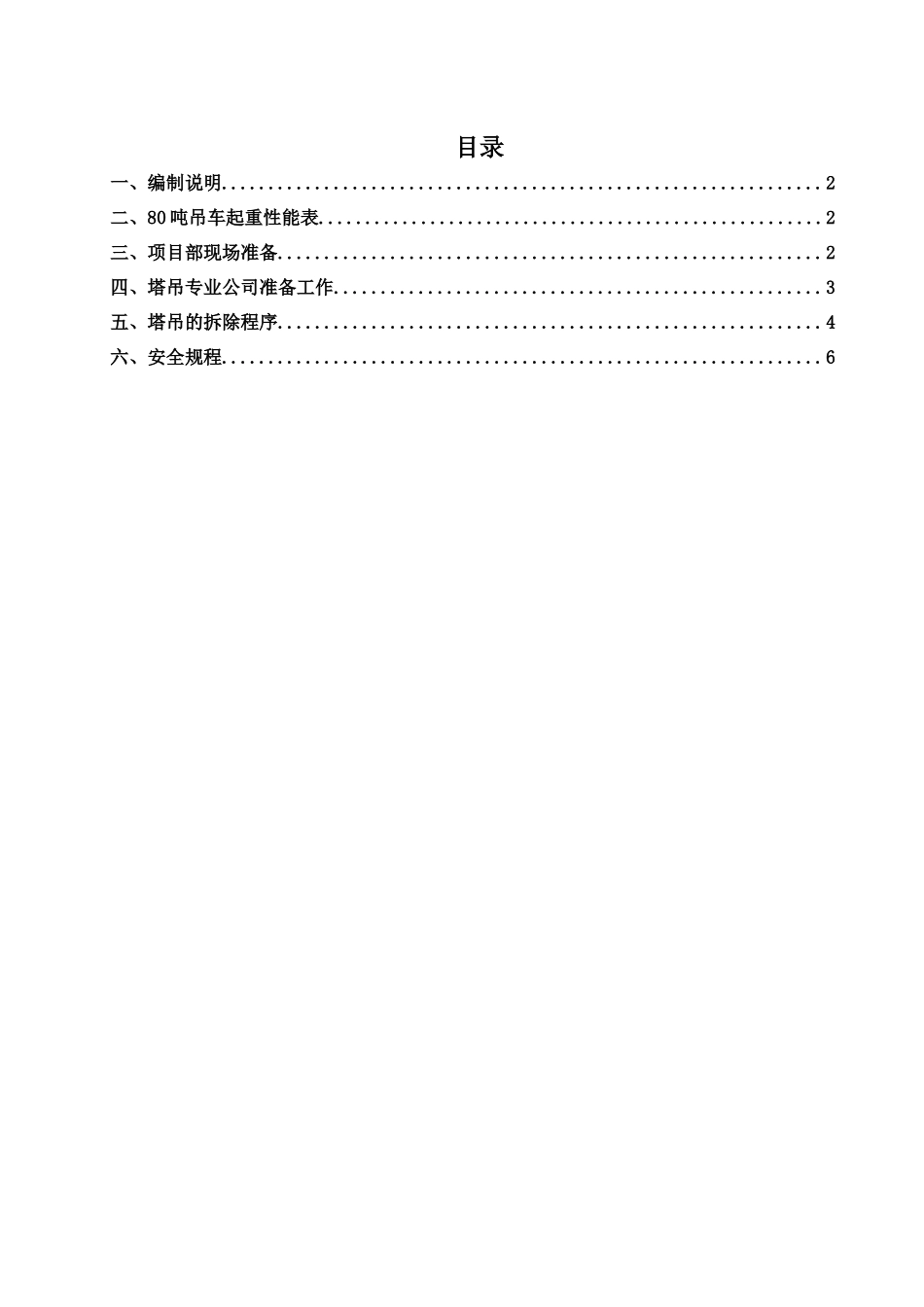

目录一、编制说明................................................................2二、80 吨吊车起重性能表......................................................2三、项目部现场准备..........................................................2四、塔吊专业公司准备工作....................................................3五、塔吊的拆除程序..........................................................4六、安全规程................................................................6一、编制说明国贸三期工程国贸三期工程位于东三环国贸桥下西北角，主塔楼地下 3 层，地上 74层，高 330 米，结构形式为组合框筒结构。4#（ZSL750）塔吊的现场施工任务已经基本完成，为安全、顺利完成塔吊的拆除施工，特编制本方案。经我司现场勘察并同项目经理部讨论后，4#塔吊的拆除使用一台 80 吨汽车吊。依据现场吊车站位与塔吊的相对位置情况及塔吊各零部件的重量，确定 80 吨汽车吊站位参见图 1。现场建筑幕墙已经装上，塔吊附着拉杆与楼体结构连接端在幕墙内部，避开拉杆与幕墙发生碰撞，需使用屋顶新增屋面吊 ZSL3030 配合 4#塔吊的附着拉杆拆除（拆除施工过程中需要将拉杆割断）。在使用气焊切割时要严格注意接火和防火，保护幕墙。当塔吊降节至最低时，塔吊大臂和平衡臂离幕墙很近（距离约 1.5 米），所以在拆除配重，大臂，平衡臂，A 塔等部件时都要注意不要与幕墙发生碰撞。二、80 吨吊车起重性能表见附表三、项目部现场准备1、 在拆除作业过程中，项目部须为待拆除的相应附着处搭建作业平台，配合安全有利施工。2、在 4#塔吊附近提供场地，保留拆除作业面，便于塔吊部件堆放和解体位置。塔吊需采纳一台 80 吨汽车吊拆除，80 吨吊车支脚尺寸为(纵横)5587mmΧ7000mm，工作时单腿最大压力为 40 吨, 80 吨吊车最小转弯半径为 15.4 米，请项目协调好现场的施工，确保吊车有足够的站位操作空间，并对吊车站位相应地做加固处理，确保吊车支脚处的地面强度达到吊车支腿承载力要求。3、4#塔吊附近围档需项目部预先拆除。3、塔吊拆除当日，请项目确保有足够的载重车辆站位位置。4、塔吊拆除当日非塔吊拆除施工人员严禁进入塔吊拆除人员围设的安全区，请项目同现场施工的人员进行交底。四、塔吊专业公司准备工作1、 为确保塔吊顺利拆除，拆塔前 1～2 天，负责拆装的工长必须亲自到施工现场进行勘察，排除一切不...
