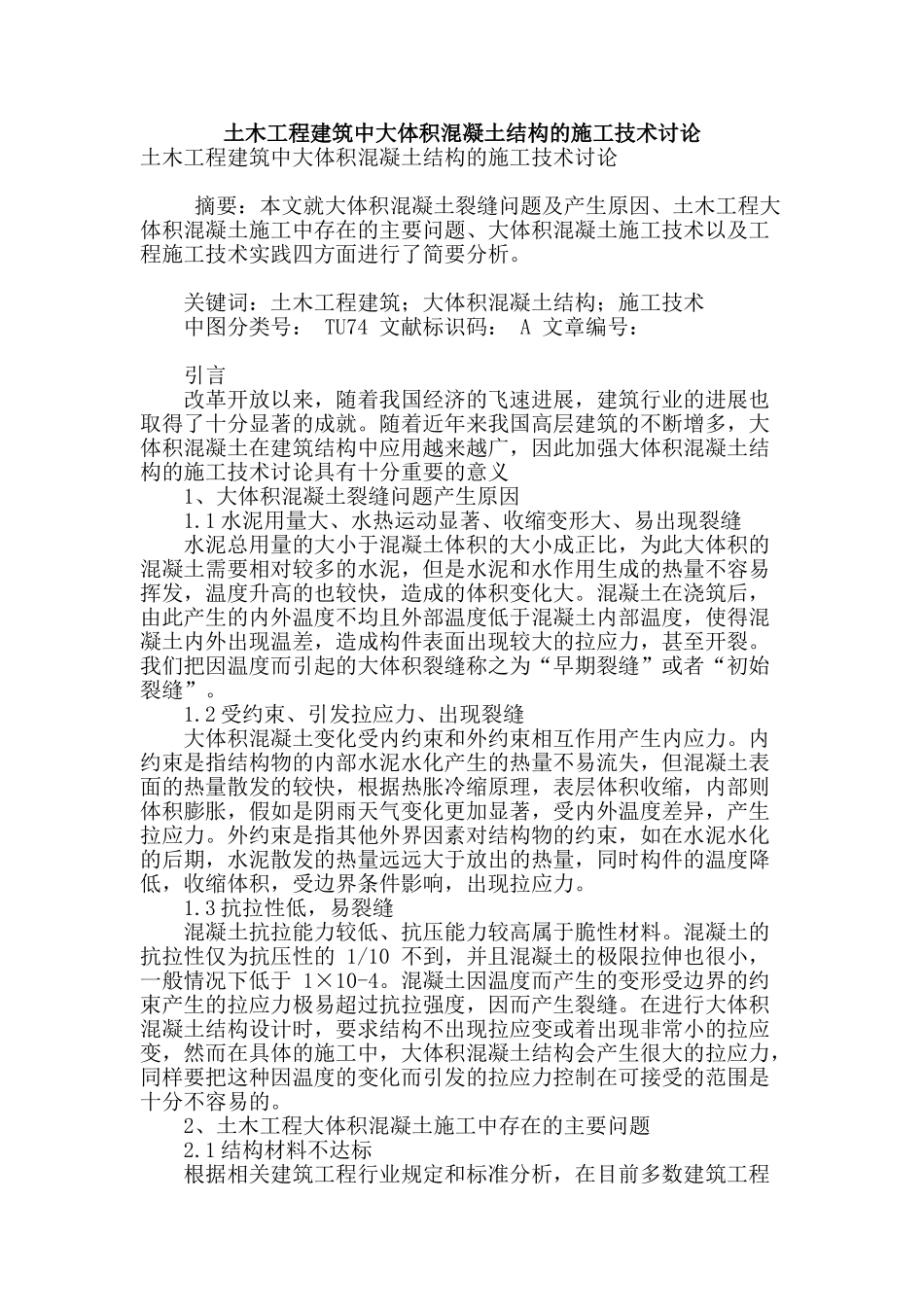

土木工程建筑中大体积混凝土结构的施工技术讨论土木工程建筑中大体积混凝土结构的施工技术讨论 摘要：本文就大体积混凝土裂缝问题及产生原因、土木工程大体积混凝土施工中存在的主要问题、大体积混凝土施工技术以及工程施工技术实践四方面进行了简要分析
关键词：土木工程建筑；大体积混凝土结构；施工技术 中图分类号： TU74 文献标识码： A 文章编号： 引言 改革开放以来，随着我国经济的飞速进展，建筑行业的进展也取得了十分显著的成就
随着近年来我国高层建筑的不断增多，大体积混凝土在建筑结构中应用越来越广，因此加强大体积混凝土结构的施工技术讨论具有十分重要的意义 1、大体积混凝土裂缝问题产生原因 1
1 水泥用量大、水热运动显著、收缩变形大、易出现裂缝 水泥总用量的大小于混凝土体积的大小成正比，为此大体积的混凝土需要相对较多的水泥，但是水泥和水作用生成的热量不容易挥发，温度升高的也较快，造成的体积变化大
混凝土在浇筑后，由此产生的内外温度不均且外部温度低于混凝土内部温度，使得混凝土内外出现温差，造成构件表面出现较大的拉应力，甚至开裂
我们把因温度而引起的大体积裂缝称之为“早期裂缝”或者“初始裂缝”
2 受约束、引发拉应力、出现裂缝 大体积混凝土变化受内约束和外约束相互作用产生内应力
内约束是指结构物的内部水泥水化产生的热量不易流失，但混凝土表面的热量散发的较快，根据热胀冷缩原理，表层体积收缩，内部则体积膨胀，假如是阴雨天气变化更加显著，受内外温度差异，产生拉应力
外约束是指其他外界因素对结构物的约束，如在水泥水化的后期，水泥散发的热量远远大于放出的热量，同时构件的温度降低，收缩体积，受边界条件影响，出现拉应力
3 抗拉性低，易裂缝 混凝土抗拉能力较低、抗压能力较高属于脆性材料
混凝土的抗拉性仅为抗压性的 1/10 不到，并且混凝土的极限拉伸也很小，一般情况下低于 1×10-4
