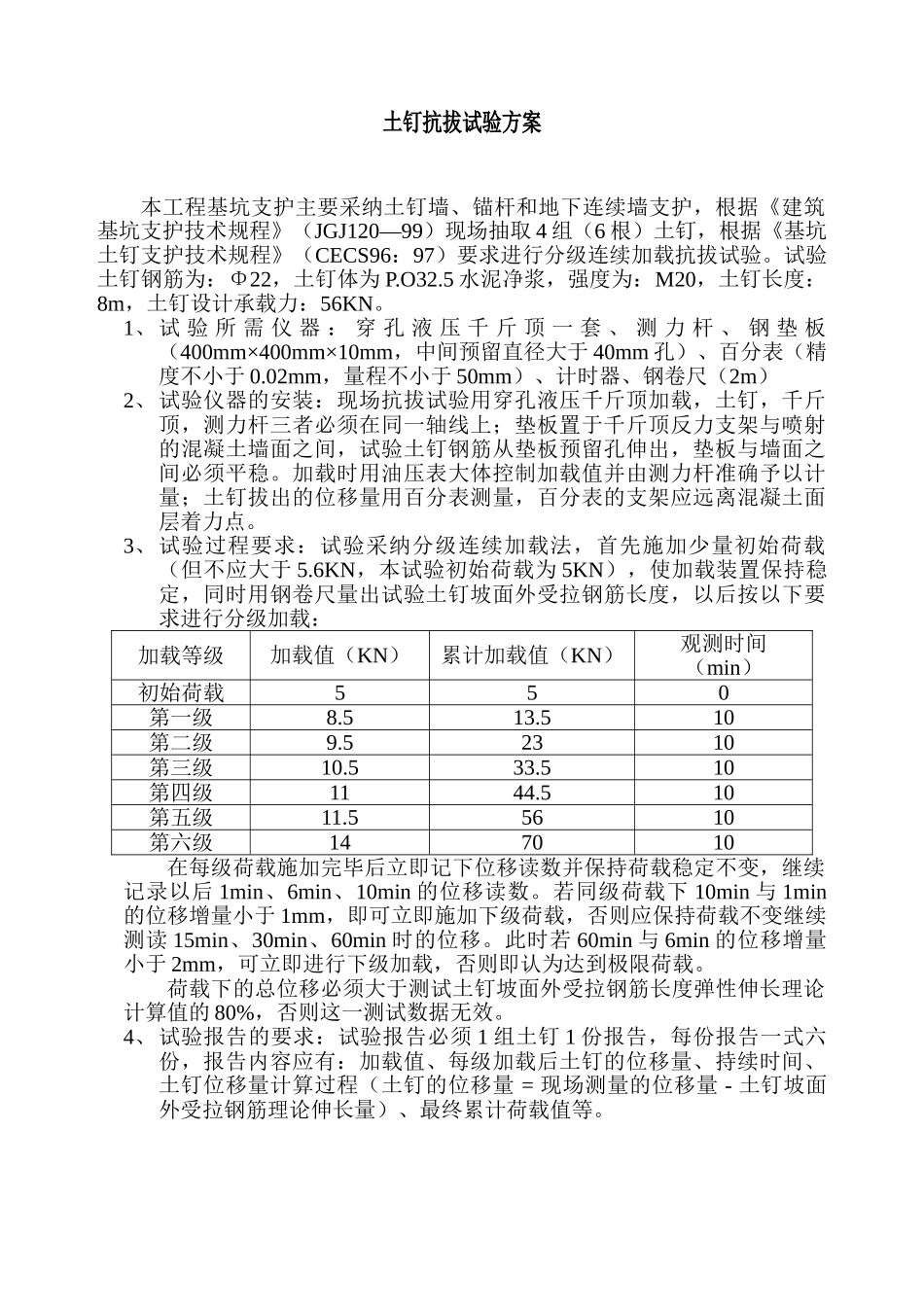

土钉拉拔试验方案

土钉抗拔试验方案本工程基坑支护主要采纳土钉墙、锚杆和地下连续墙支护，根据《建筑基坑支护技术规程》（JGJ120—99）现场抽取 4 组（6 根）土钉，根据《基坑土钉支护技术规程》（CECS96：97）要求进行分级连续加载抗拔试验。试验土钉钢筋为：Φ22，土钉体为 P.O32.5 水泥净浆，强度为：M20，土钉长度：8m，土钉设计承载力：56KN。1、试 验 所 需 仪 器 ： 穿 孔 液 压 千 斤 顶 一 套 、 测 力 杆 、 钢 垫 板（400mm×400mm×10mm，中间预留直径大于 40mm 孔）、百分表（精度不小于 0.02mm，量程不小于 50mm）、计时器、钢卷尺（2m）2、试验仪器的安装：现场抗拔试验用穿孔液压千斤顶加载，土钉，千斤顶，测力杆三者必须在同一轴线上；垫板置于千斤顶反力支架与喷射的混凝土墙面之间，试验土钉钢筋从垫板预留孔伸出，垫板与墙面之间必须平稳。加载时用油压表大体控制加载值并由测力杆准确予以计量；土钉拔出的位移量用百分表测量，百分表的支架应远离混凝土面层着力点。3、试验过程要求：试验采纳分级连续加载法，首先施加少量初始荷载（但不应大于 5.6KN，本试验初始荷载为 5KN），使加载装置保持稳定，同时用钢卷尺量出试验土钉坡面外受拉钢筋长度，以后按以下要求进行分级加载：加载等级加载值（KN）累计加载值（KN）观测时间（min）初始荷载550第一级8.513.510第二级9.52310第三级10.533.510第四级1144.510第五级11.55610第六级147010在每级荷载施加完毕后立即记下位移读数并保持荷载稳定不变，继续记录以后 1min、6min、10min 的位移读数。若同级荷载下 10min 与 1min的位移增量小于 1mm，即可立即施加下级荷载，否则应保持荷载不变继续测读 15min、30min、60min 时的位移。此时若 60min 与 6min 的位移增量小于 2mm，可立即进行下级加载，否则即认为达到极限荷载。荷载下的总位移必须大于测试土钉坡面外受拉钢筋长度弹性伸长理论计算值的 80%，否则这一测试数据无效。4、试验报告的要求：试验报告必须 1 组土钉 1 份报告，每份报告一式六份，报告内容应有：加载值、每级加载后土钉的位移量、持续时间、土钉位移量计算过程（土钉的位移量 = 现场测量的位移量 - 土钉坡面外受拉钢筋理论伸长量）、最终累计荷载值等。
