地下厂房开挖及支护施工方法说明书

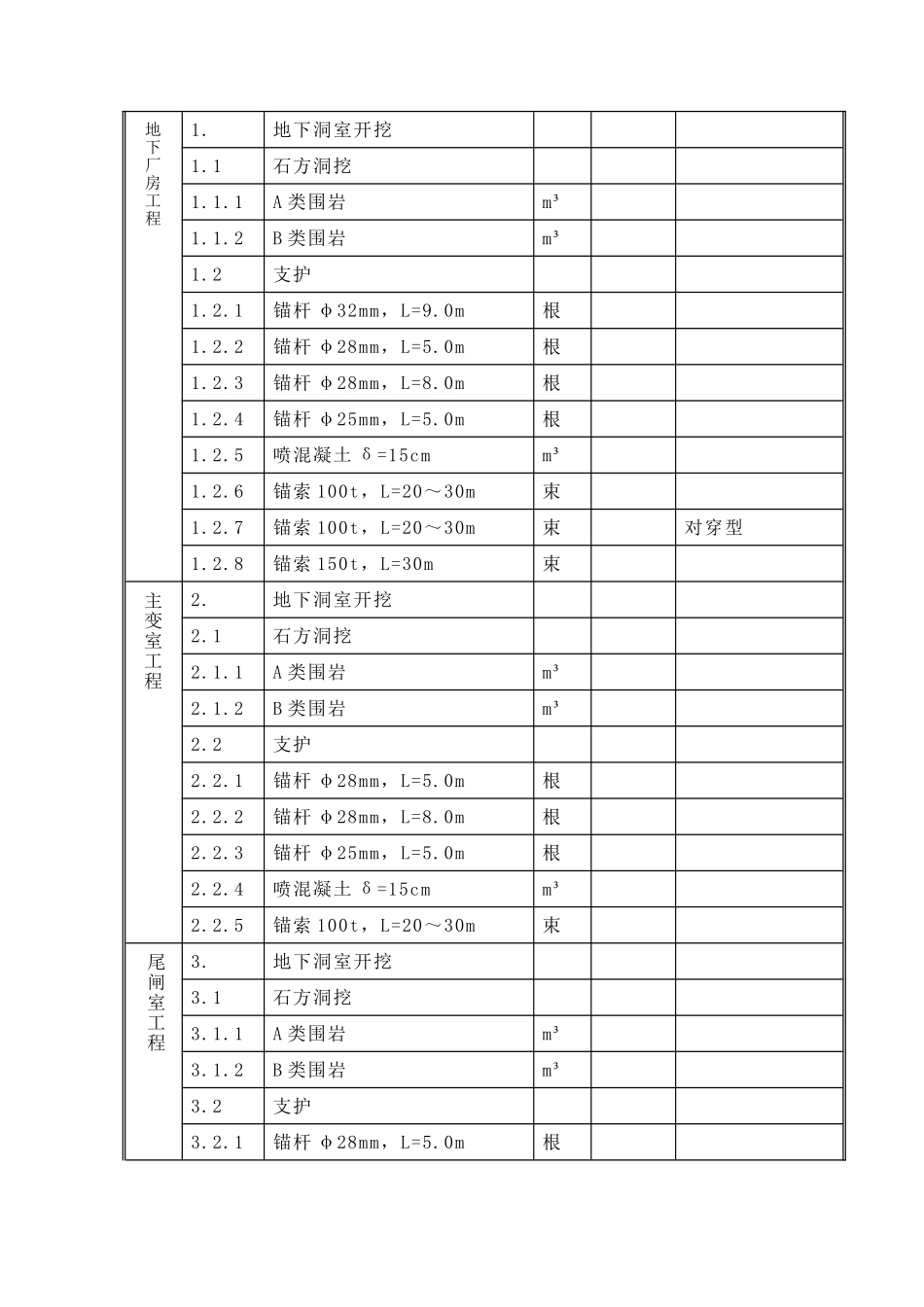

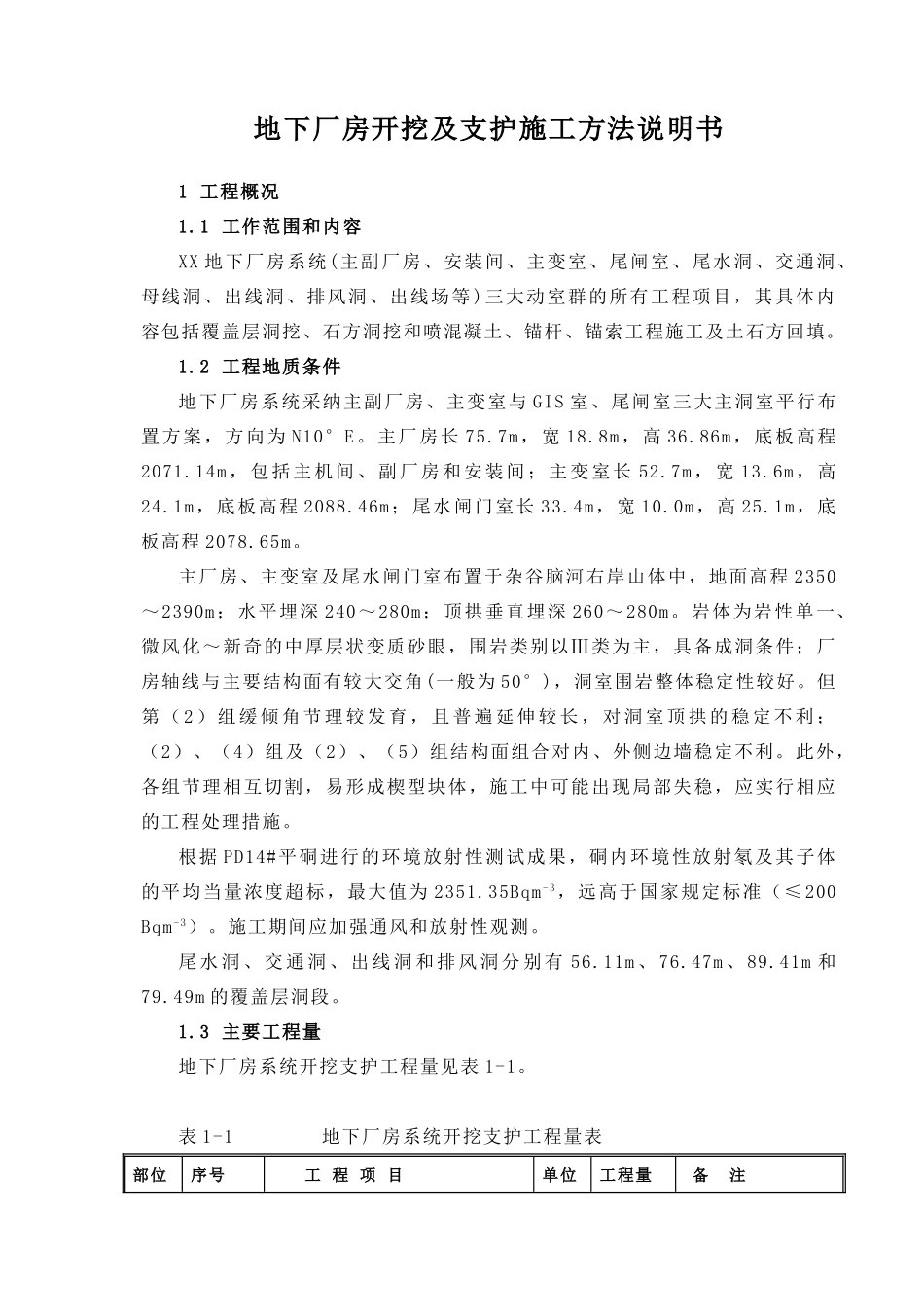

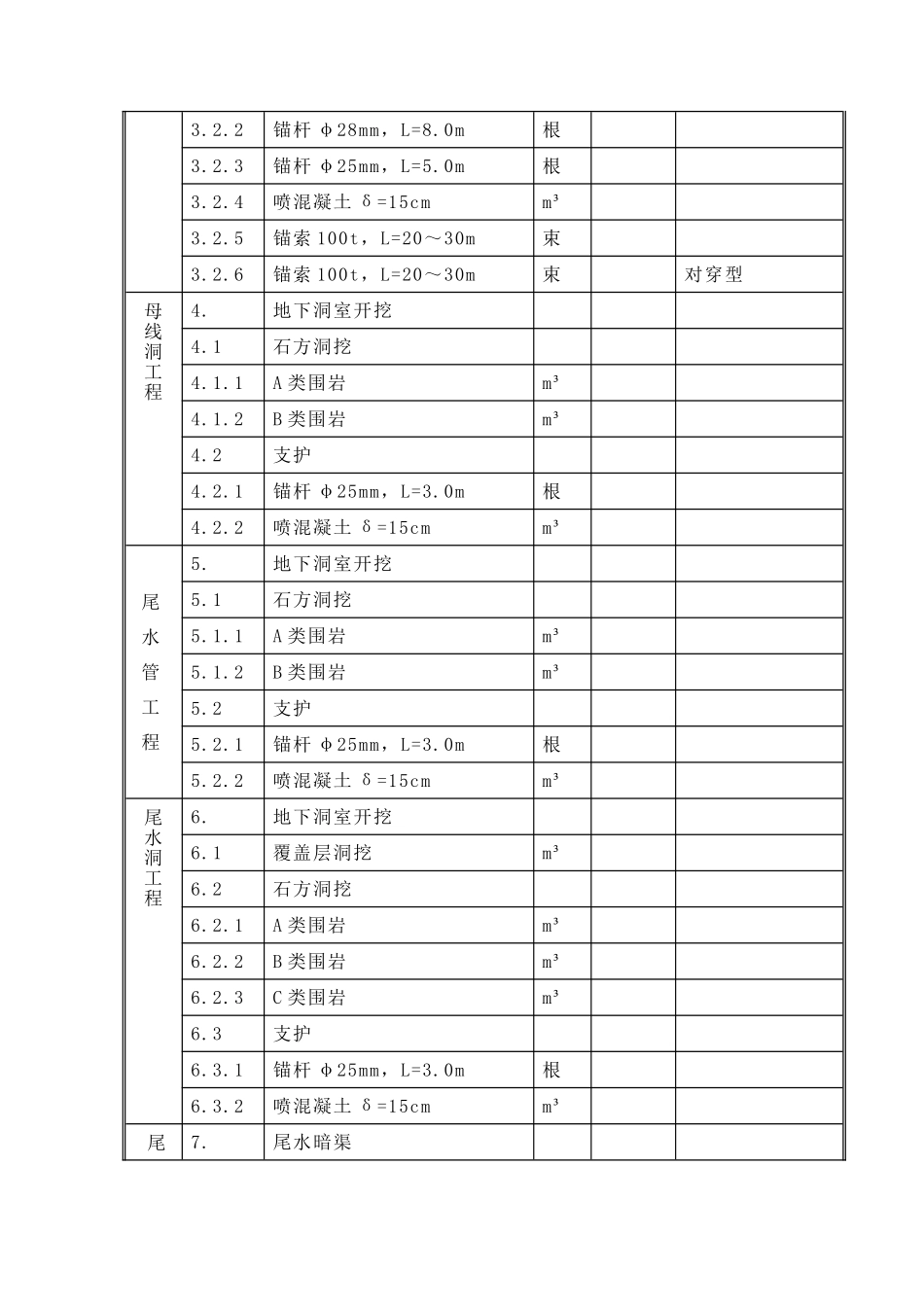

地下厂房开挖及支护施工方法说明书1 工程概况1.1 工作范围和内容XX 地下厂房系统(主副厂房、安装间、主变室、尾闸室、尾水洞、交通洞、母线洞、出线洞、排风洞、出线场等 )三大动室群的所有工程项目，其具体内容包括覆盖层洞挖、石方洞挖和喷混凝土、锚杆、锚索工程施工及土石方回填。1.2 工程地质条件地下厂房系统采纳主副厂房、主变室与 GIS 室、尾闸室三大主洞室平行布置方案，方向为 N10°E。主厂房长 75.7m，宽 18.8m，高 36.86m，底板高程2071.14m ，包括主机间、副厂房和安装间；主变室长 52.7m ，宽 13.6m ，高24.1m，底板高程 2088.46m；尾水闸门室长 33.4m，宽 10.0m，高 25.1m，底板高程 2078.65m。主厂房、主变室及尾水闸门室布置于杂谷脑河右岸山体中，地面高程 2350～2390m；水平埋深 240～280m；顶拱垂直埋深 260～280m。岩体为岩性单一、微风化～新奇的中厚层状变质砂眼，围岩类别以Ⅲ类为主，具备成洞条件；厂房轴线与主要结构面有较大交角(一般为 50°)，洞室围岩整体稳定性较好。但第（ 2）组缓倾角节理较发育，且普遍延伸较长，对洞室顶拱的稳定不利；（2）、（4）组及（2）、（5）组结构面组合对内、外侧边墙稳定不利。此外，各组节理相互切割，易形成楔型块体，施工中可能出现局部失稳，应实行相应的工程处理措施。根据 PD14#平硐进行的环境放射性测试成果，硐内环境性放射氡及其子体的平均当量浓度超标，最大值为 2351.35Bqm -3，远高于国家规定标准（≤200 Bqm-3）。施工期间应加强通风和放射性观测。尾 水 洞 、 交 通 洞 、 出 线 洞 和 排 风 洞 分 别 有 56.11m 、 76.47m 、 89.41m 和79.49m 的覆盖层洞段。1.3 主要工程量地下厂房系统开挖支护工程量见表 1-1。表 1-1 地下厂房系统开挖支护工程量表部位序号工 程 项 目单位工程量备 注地下厂房工程1.地下洞室开挖1.1石方洞挖1.1.1A 类围岩m³1.1.2B 类围岩m³1.2支护1.2.1锚杆 φ32mm，L=9.0m根1.2.2锚杆 φ28mm，L=5.0m根1.2.3锚杆 φ28mm，L=8.0m根1.2.4锚杆 φ25mm，L=5.0m根1.2.5喷混凝土 δ=15cmm³1.2.6锚索 100t，L=20～30m束1.2.7锚索 100t，L=20～30m束对穿型1.2.8锚索 150t，L=30m束主变室工程2.地下洞室开挖2.1石方洞挖2.1.1A 类围岩m³2.1.2B 类围岩m³2.2支护2.2.1锚杆 φ28mm，L=5.0m根2.2.2锚杆 φ28mm，L=8.0m根2.2.3锚杆 φ25mm，L=5.0m根2.2.4喷混凝土 δ=15cmm³...
