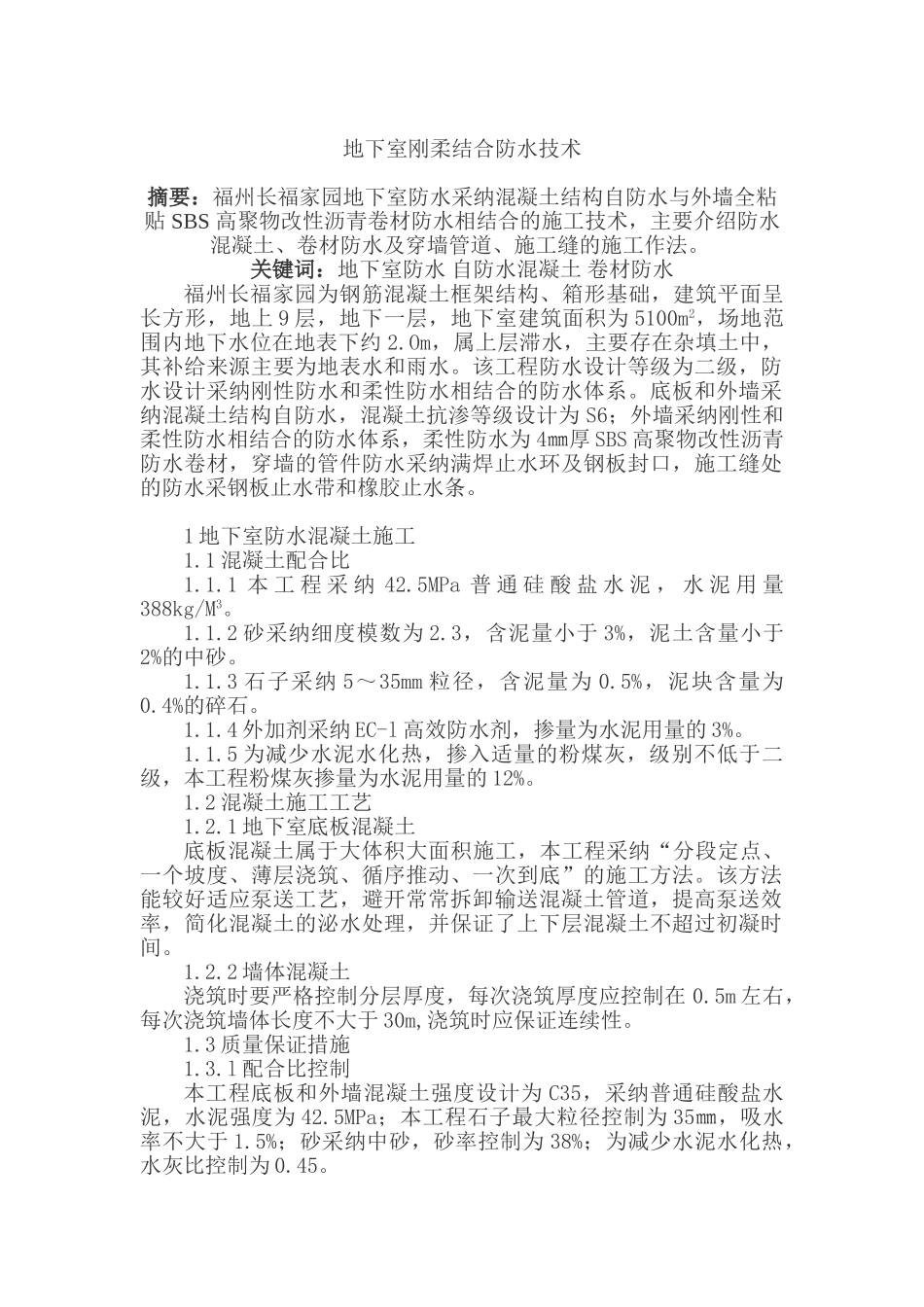

地下室刚柔结合防水技术

地下室刚柔结合防水技术摘要：福州长福家园地下室防水采纳混凝土结构自防水与外墙全粘贴 SBS 高聚物改性沥青卷材防水相结合的施工技术，主要介绍防水混凝土、卷材防水及穿墙管道、施工缝的施工作法。 关键词：地下室防水 自防水混凝土 卷材防水 福州长福家园为钢筋混凝土框架结构、箱形基础，建筑平面呈长方形，地上 9 层，地下一层，地下室建筑面积为 5100m2，场地范围内地下水位在地表下约 2.Om，属上层滞水，主要存在杂填土中，其补给来源主要为地表水和雨水。该工程防水设计等级为二级，防水设计采纳刚性防水和柔性防水相结合的防水体系。底板和外墙采纳混凝土结构自防水，混凝土抗渗等级设计为 S6；外墙采纳刚性和柔性防水相结合的防水体系，柔性防水为 4㎜厚 SBS 高聚物改性沥青防水卷材，穿墙的管件防水采纳满焊止水环及钢板封口，施工缝处的防水采钢板止水带和橡胶止水条。1 地下室防水混凝土施工1.1 混凝土配合比1.1.1 本 工 程 采 纳 42.5MPa 普 通 硅 酸 盐 水 泥 ， 水 泥 用 量388kg/M3。1.1.2 砂采纳细度模数为 2.3，含泥量小于 3%，泥土含量小于2%的中砂。1.1.3 石子采纳 5～35mm 粒径，含泥量为 0.5%，泥块含量为0.4%的碎石。1.1.4 外加剂采纳 EC-l 高效防水剂，掺量为水泥用量的 3%。1.1.5 为减少水泥水化热，掺入适量的粉煤灰，级别不低于二级，本工程粉煤灰掺量为水泥用量的 12%。1.2 混凝土施工工艺1.2.1 地下室底板混凝土底板混凝土属于大体积大面积施工，本工程采纳“分段定点、一个坡度、薄层浇筑、循序推动、一次到底”的施工方法。该方法能较好适应泵送工艺，避开常常拆卸输送混凝土管道，提高泵送效率，简化混凝土的泌水处理，并保证了上下层混凝土不超过初凝时间。1.2.2 墙体混凝土浇筑时要严格控制分层厚度，每次浇筑厚度应控制在 0.5m 左右，每次浇筑墙体长度不大于 30m,浇筑时应保证连续性。1.3 质量保证措施1.3.l 配合比控制本工程底板和外墙混凝土强度设计为 C35，采纳普通硅酸盐水泥，水泥强度为 42.5MPa；本工程石子最大粒径控制为 35㎜，吸水率不大于 1.5%；砂采纳中砂，砂率控制为 38%；为减少水泥水化热，水灰比控制为 0.45。1.3.2 砼坍落度本工程采纳商品混凝土,要严格控制混凝土的和易性,采纳低坍落度混凝土，混凝土坍落度现场实测值控制在(120 士 20)㎜；当混凝土运到现场后出现离析，必须退还搅拌站进行二次搅拌；当混凝土坍落度不能满...
