地下室剪力墙及底板钢筋绑扎施工技术交底

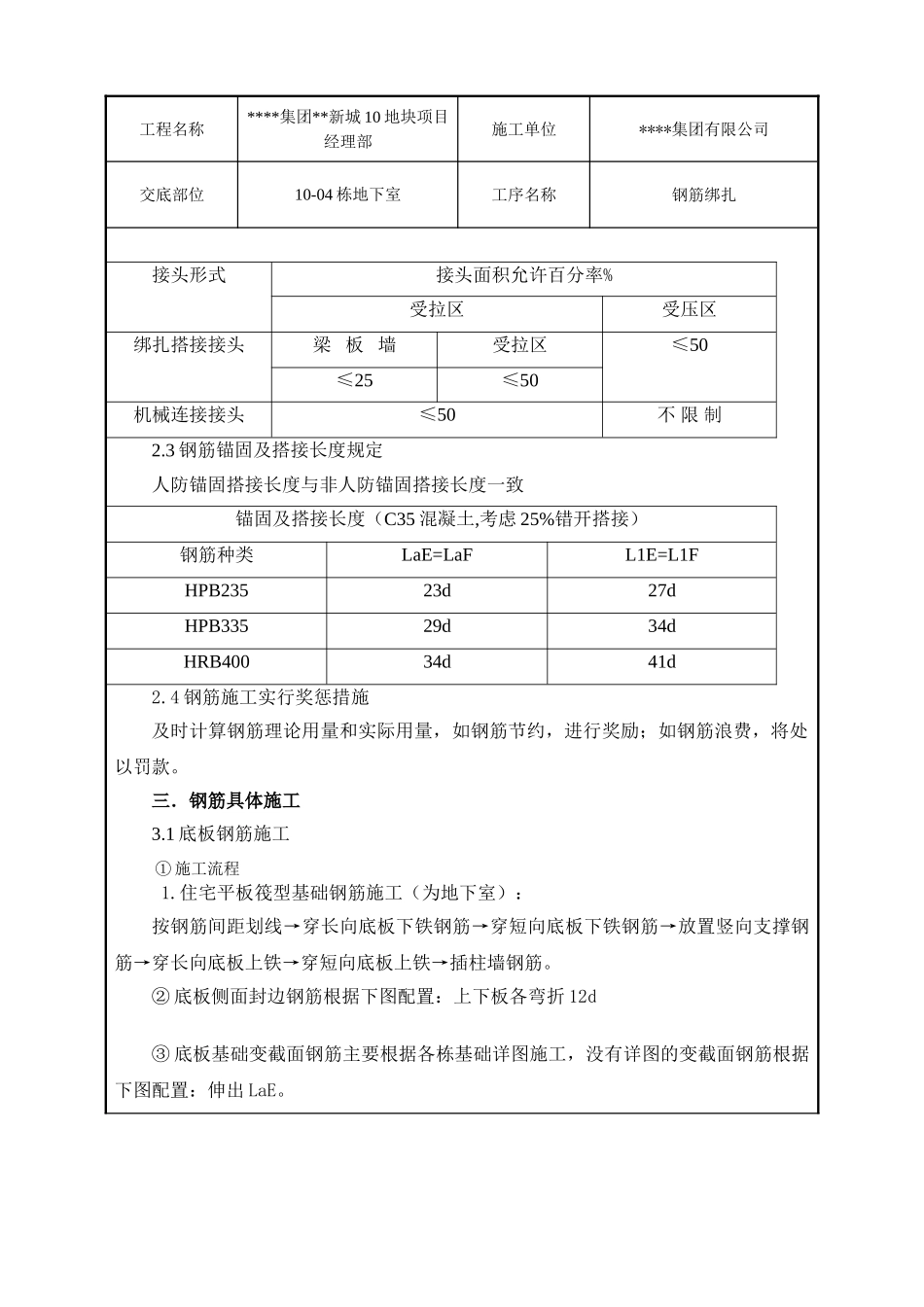

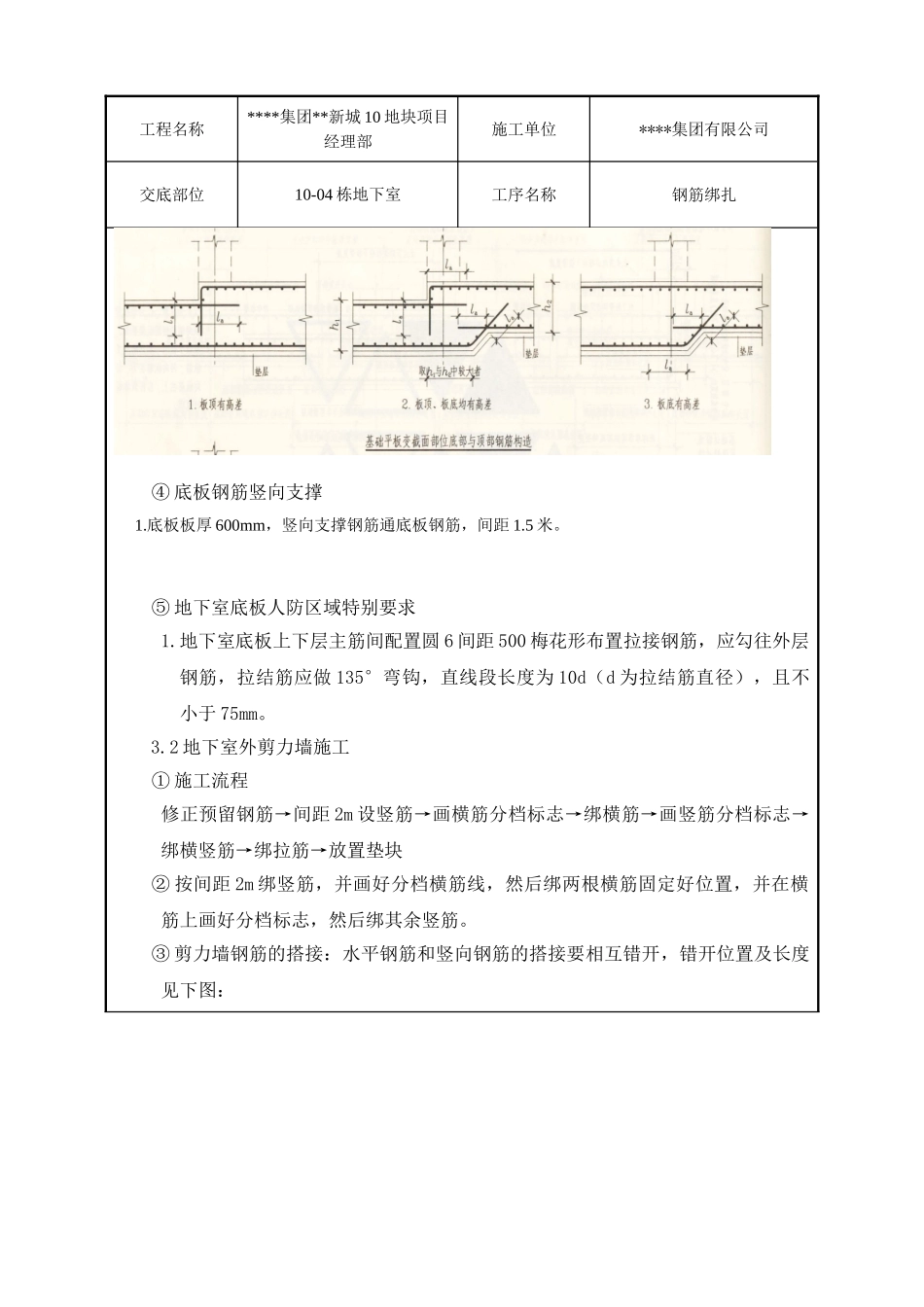

工程名称****集团**新城 10 地块项目经理部施工单位****集团有限公司交底部位10-04 栋地下室工序名称钢筋绑扎交底内容：一．施工准备1.1 材料：钢筋、镀锌铁丝、水泥砂浆垫块。1.2 工具：钢筋钩、钢丝刷、钢卷尺、撬棍、力矩扳手、粉笔、墨斗。1.3 核对成型钢筋是否与设计图纸及配料单的级别、直径、形状、尺寸、数量一致，如有错漏应纠正增补。1.4 将钢筋按绑扎顺序分类堆放，并将锈蚀进行清理。1.5 基础垫层标高符合设计要求，表面清理洁净，钢筋位置线已弹好。二．钢筋施工原则2.1 钢筋保护层环境类别板、墙、壳梁柱≤C20C25~C45≥C50≤C20C25~C45≥C50≤C20C25~C45≥C50一201515302525303030二二 a/2020/3030/3030二 b/2520/3530/3530注：地下车库钢筋保护层一下表为准外墙外侧、底板外侧、水池侧墙板、墙、壳梁、柱顶板上侧（迎水面）502030502.2 钢筋连接原则① 地下室竖向钢筋一次插到顶，在地下室顶板收掉。② 一层以上竖向钢筋≥16 采纳电渣压力焊，≥22 采纳直螺纹连接，其他采纳绑扎搭接。③ 水平纵向钢筋（含地下室底板）≥20 的采纳直螺纹连接，<20 的采纳绑扎搭接。④ 位于同一连接区段内的手拉钢筋搭接接头百分率满足下表：工程名称****集团**新城 10 地块项目经理部施工单位****集团有限公司交底部位10-04 栋地下室工序名称钢筋绑扎接头形式接头面积允许百分率%受拉区受压区绑扎搭接接头梁 板 墙受拉区≤50≤25≤50机械连接接头≤50不 限 制2.3 钢筋锚固及搭接长度规定人防锚固搭接长度与非人防锚固搭接长度一致锚固及搭接长度（C35 混凝土,考虑 25%错开搭接）钢筋种类LaE=LaFL1E=L1FHPB23523d27dHPB33529d34dHRB40034d41d2.4 钢筋施工实行奖惩措施及时计算钢筋理论用量和实际用量，如钢筋节约，进行奖励；如钢筋浪费，将处以罚款。三．钢筋具体施工3.1 底板钢筋施工 ① 施工流程 1.住宅平板筏型基础钢筋施工（为地下室）：按钢筋间距划线→穿长向底板下铁钢筋→穿短向底板下铁钢筋→放置竖向支撑钢筋→穿长向底板上铁→穿短向底板上铁→插柱墙钢筋。② 底板侧面封边钢筋根据下图配置：上下板各弯折 12d③ 底板基础变截面钢筋主要根据各栋基础详图施工，没有详图的变截面钢筋根据下图配置：伸出 LaE。工程名称****集团**新城 10 地块项目经理部施工单位****集团有限公司交底部位10-04 栋地下室工序名称钢筋绑扎④ 底板钢筋竖向支撑 1.底板板厚 600mm，竖向支撑钢筋通底板钢筋，间距...
