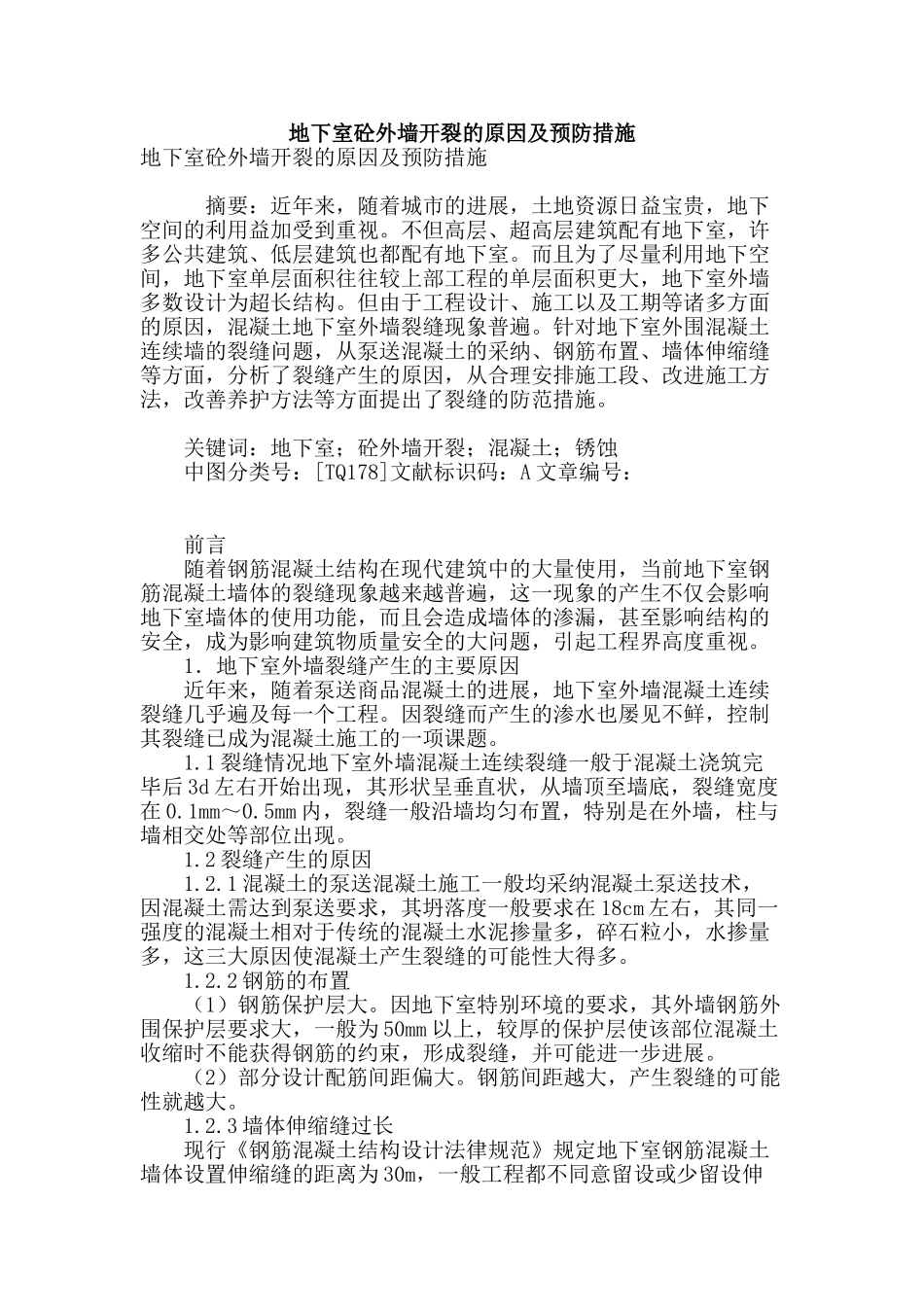

地下室砼外墙开裂的原因及预防措施

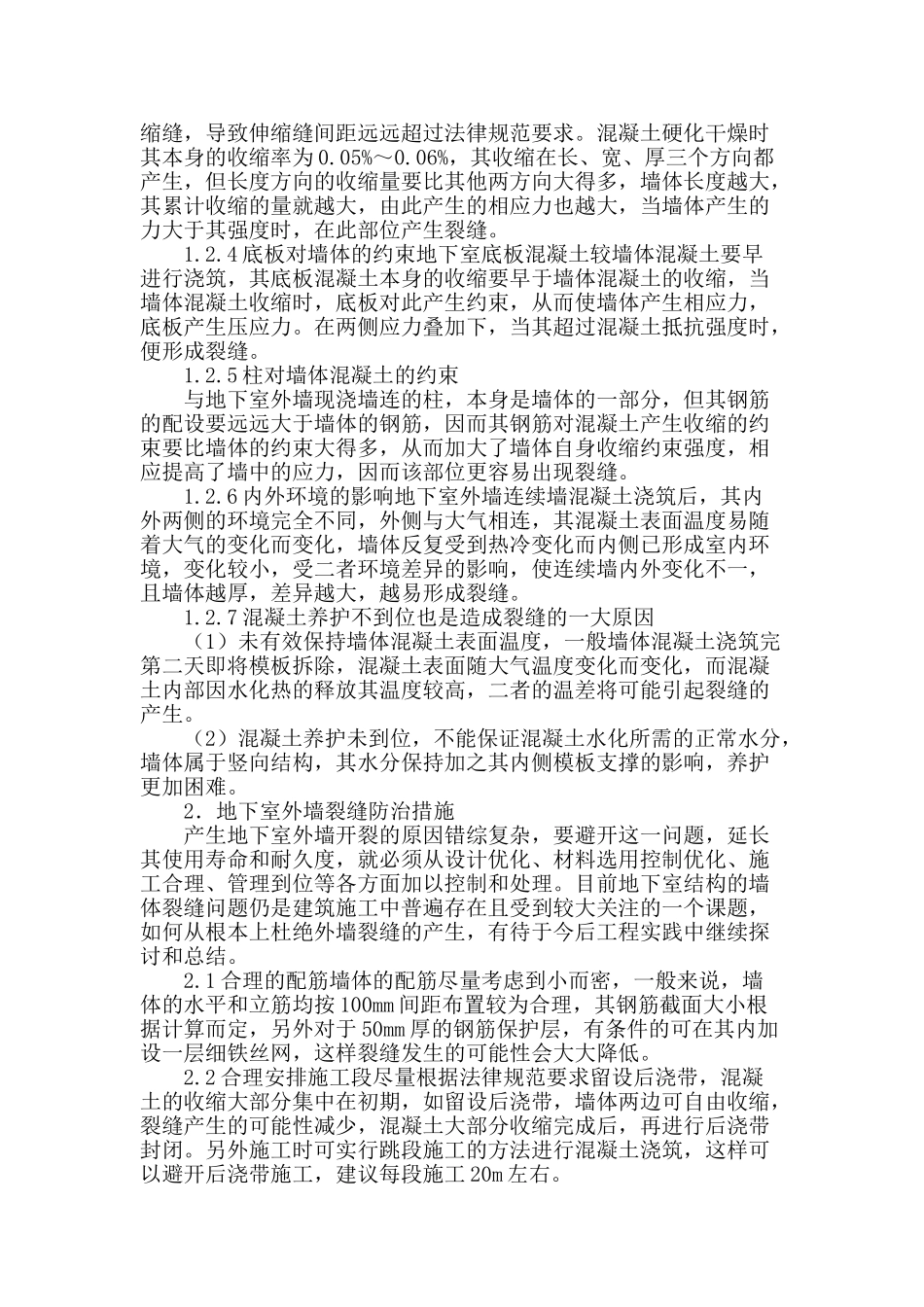

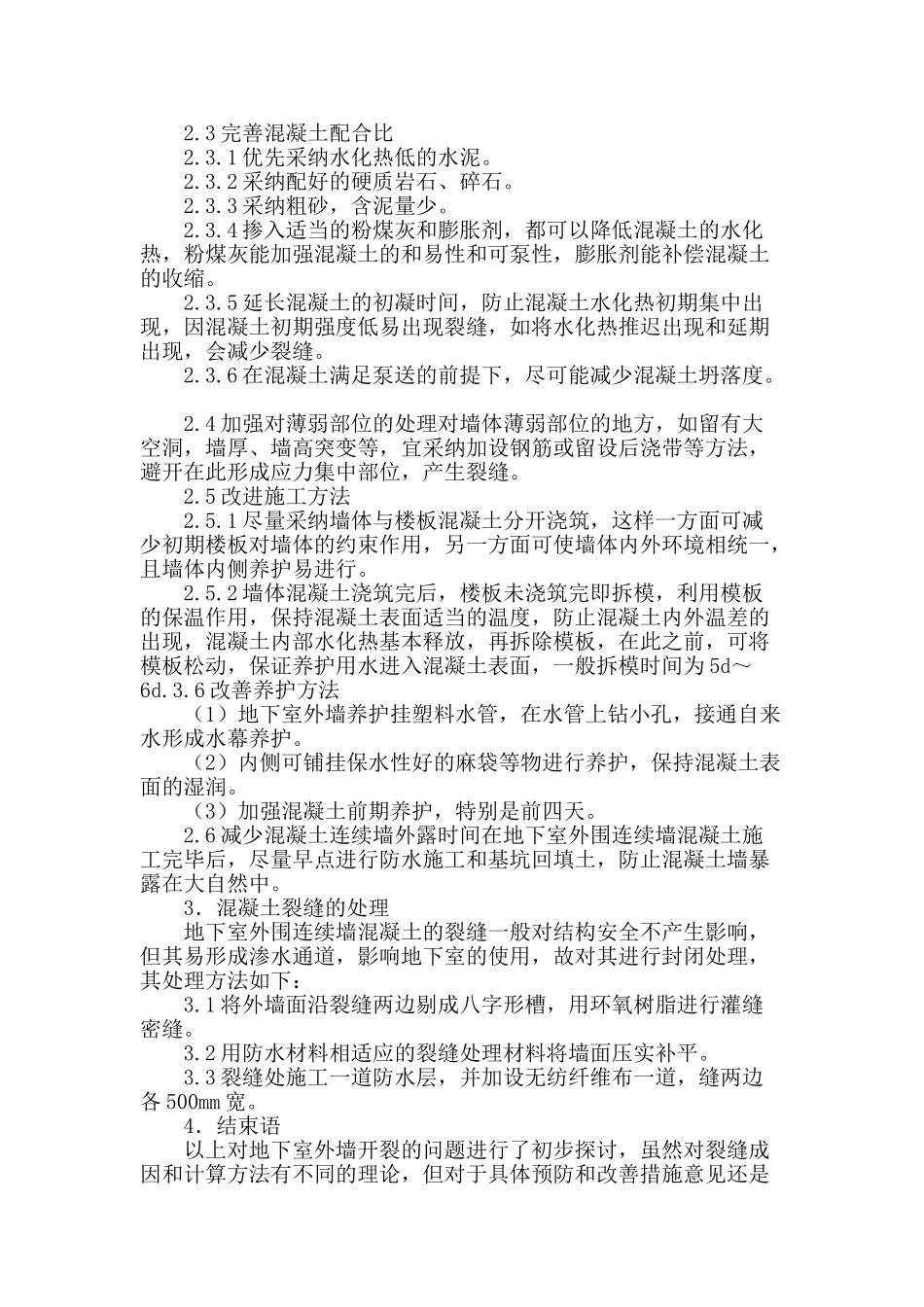

地下室砼外墙开裂的原因及预防措施地下室砼外墙开裂的原因及预防措施 摘要：近年来，随着城市的进展，土地资源日益宝贵，地下空间的利用益加受到重视。不但高层、超高层建筑配有地下室，许多公共建筑、低层建筑也都配有地下室。而且为了尽量利用地下空间，地下室单层面积往往较上部工程的单层面积更大，地下室外墙多数设计为超长结构。但由于工程设计、施工以及工期等诸多方面的原因，混凝土地下室外墙裂缝现象普遍。针对地下室外围混凝土连续墙的裂缝问题，从泵送混凝土的采纳、钢筋布置、墙体伸缩缝等方面，分析了裂缝产生的原因，从合理安排施工段、改进施工方法，改善养护方法等方面提出了裂缝的防范措施。 关键词：地下室；砼外墙开裂；混凝土；锈蚀 中图分类号：[TQ178]文献标识码：A 文章编号： 前言 随着钢筋混凝土结构在现代建筑中的大量使用，当前地下室钢筋混凝土墙体的裂缝现象越来越普遍，这一现象的产生不仅会影响地下室墙体的使用功能，而且会造成墙体的渗漏，甚至影响结构的安全，成为影响建筑物质量安全的大问题，引起工程界高度重视。 1．地下室外墙裂缝产生的主要原因 近年来，随着泵送商品混凝土的进展，地下室外墙混凝土连续裂缝几乎遍及每一个工程。因裂缝而产生的渗水也屡见不鲜，控制其裂缝已成为混凝土施工的一项课题。 1.1 裂缝情况地下室外墙混凝土连续裂缝一般于混凝土浇筑完毕后 3d 左右开始出现，其形状呈垂直状，从墙顶至墙底，裂缝宽度在 0.1mm～0.5mm 内，裂缝一般沿墙均匀布置，特别是在外墙，柱与墙相交处等部位出现。 1.2 裂缝产生的原因 1.2.1 混凝土的泵送混凝土施工一般均采纳混凝土泵送技术，因混凝土需达到泵送要求，其坍落度一般要求在 18cm 左右，其同一强度的混凝土相对于传统的混凝土水泥掺量多，碎石粒小，水掺量多，这三大原因使混凝土产生裂缝的可能性大得多。 1.2.2 钢筋的布置 （1）钢筋保护层大。因地下室特别环境的要求，其外墙钢筋外围保护层要求大，一般为 50mm 以上，较厚的保护层使该部位混凝土收缩时不能获得钢筋的约束，形成裂缝，并可能进一步进展。 （2）部分设计配筋间距偏大。钢筋间距越大，产生裂缝的可能性就越大。 1.2.3 墙体伸缩缝过长 现行《钢筋混凝土结构设计法律规范》规定地下室钢筋混凝土墙体设置伸缩缝的距离为 30m，一般工程都不同意留设或少留设伸缩缝，导致伸缩缝间距远远超过法律规范要求。混凝土硬化干燥时其本身的收缩率为 0.05%...
