地下室超高外墙施工技术总结

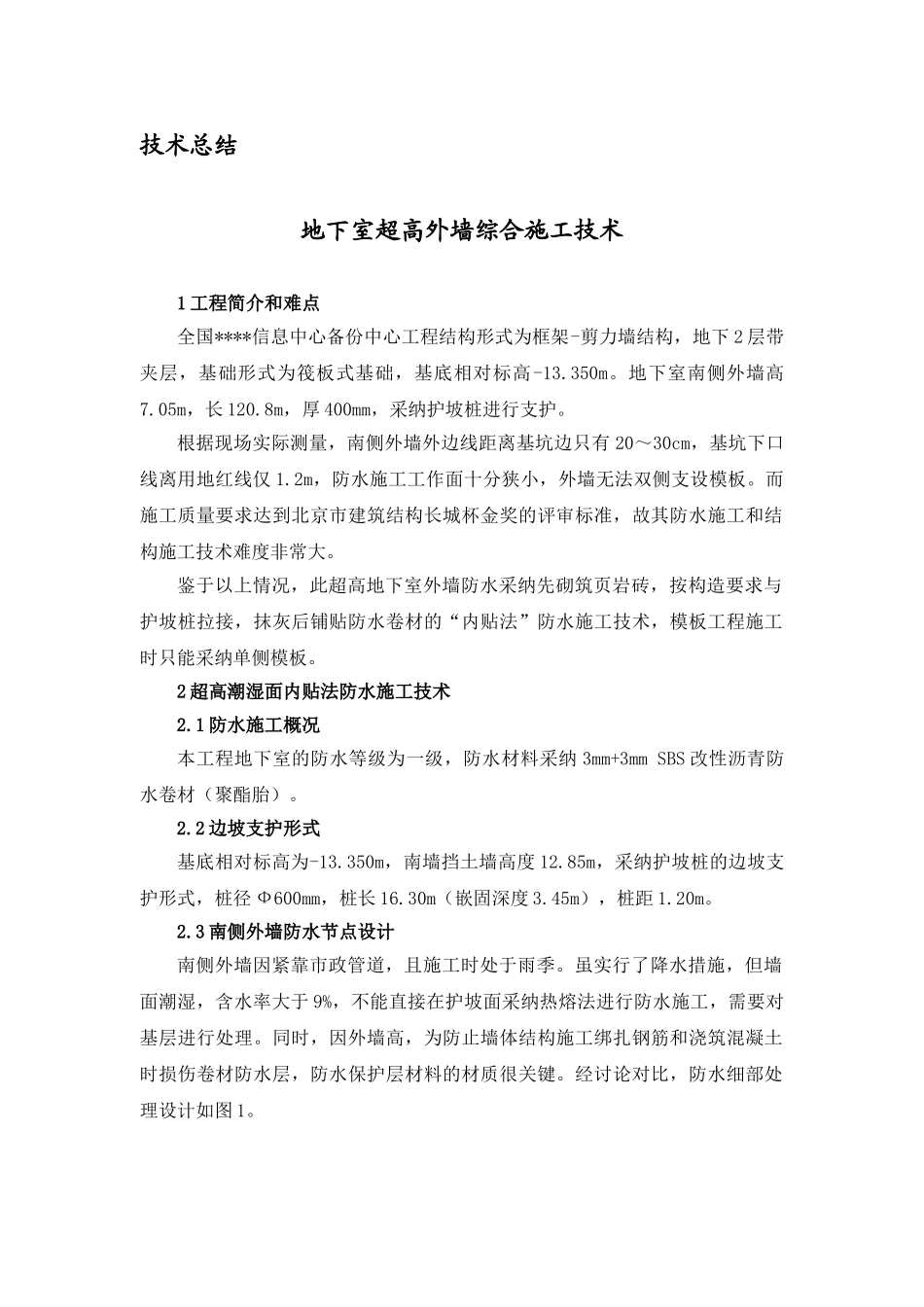

技术总结地下室超高外墙综合施工技术1 工程简介和难点全国****信息中心备份中心工程结构形式为框架-剪力墙结构，地下 2 层带夹层，基础形式为筏板式基础，基底相对标高-13.350m。地下室南侧外墙高7.05m，长 120.8m，厚 400mm，采纳护坡桩进行支护。根据现场实际测量，南侧外墙外边线距离基坑边只有 20～30cm，基坑下口线离用地红线仅 1.2m，防水施工工作面十分狭小，外墙无法双侧支设模板。而施工质量要求达到北京市建筑结构长城杯金奖的评审标准，故其防水施工和结构施工技术难度非常大。鉴于以上情况，此超高地下室外墙防水采纳先砌筑页岩砖，按构造要求与护坡桩拉接，抹灰后铺贴防水卷材的“内贴法”防水施工技术，模板工程施工时只能采纳单侧模板。2 超高潮湿面内贴法防水施工技术2.1 防水施工概况本工程地下室的防水等级为一级，防水材料采纳 3mm+3mm SBS 改性沥青防水卷材（聚酯胎）。2.2 边坡支护形式基底相对标高为-13.350m，南墙挡土墙高度 12.85m，采纳护坡桩的边坡支护形式，桩径 Ф600mm，桩长 16.30m（嵌固深度 3.45m），桩距 1.20m。2.3 南侧外墙防水节点设计南侧外墙因紧靠市政管道，且施工时处于雨季。虽实行了降水措施，但墙面潮湿，含水率大于 9%，不能直接在护坡面采纳热熔法进行防水施工，需要对基层进行处理。同时，因外墙高，为防止墙体结构施工绑扎钢筋和浇筑混凝土时损伤卷材防水层，防水保护层材料的材质很关键。经讨论对比，防水细部处理设计如图 1。2.4 工艺流程砌筑 240mm 厚砖胎模→20mm 厚 1:2.5 水泥砂浆找平层→1mm 厚“水不漏”防水材料→1mm 厚 JS 复合防水涂料→基层处理剂→SBS 防水卷材附加层一道→SBS 防水卷材两道（3mm+3mm）→6mm 厚 GRC 板防水卷材保护层2.5 工工艺要点2.5.1 砌筑砖胎模在混凝土垫层上放好砖胎模控制线，砌筑永久性防水保护墙，采纳页岩砖，用 M7.5 水 泥 砂 浆 砌 筑 ， 砖 胎 模 厚 240mm ， 长 120.8m ， 高 7.35m （ 局 部 高8.35m）。2.5.2 抹水泥砂浆找平层在砖胎模上抹 1:2.5 水泥砂浆找平层，厚 20mm，要求抹平压光，无空鼓、起砂、掉皮等现象。根部找平层作成圆弧型，圆弧半径按法律规范要求不小于50mm。2.5.3 满涂 1mm 厚“水不漏”防水材料因基坑南侧紧邻金宝街市政管道（未与大市政连通，积水严重），砌筑的砖胎膜基面潮湿，又处于背阳面，基层不易干燥，但工期要求紧，墙体高度高为防止施工中出现防...
