地下室门式钢管脚手架施工方案2

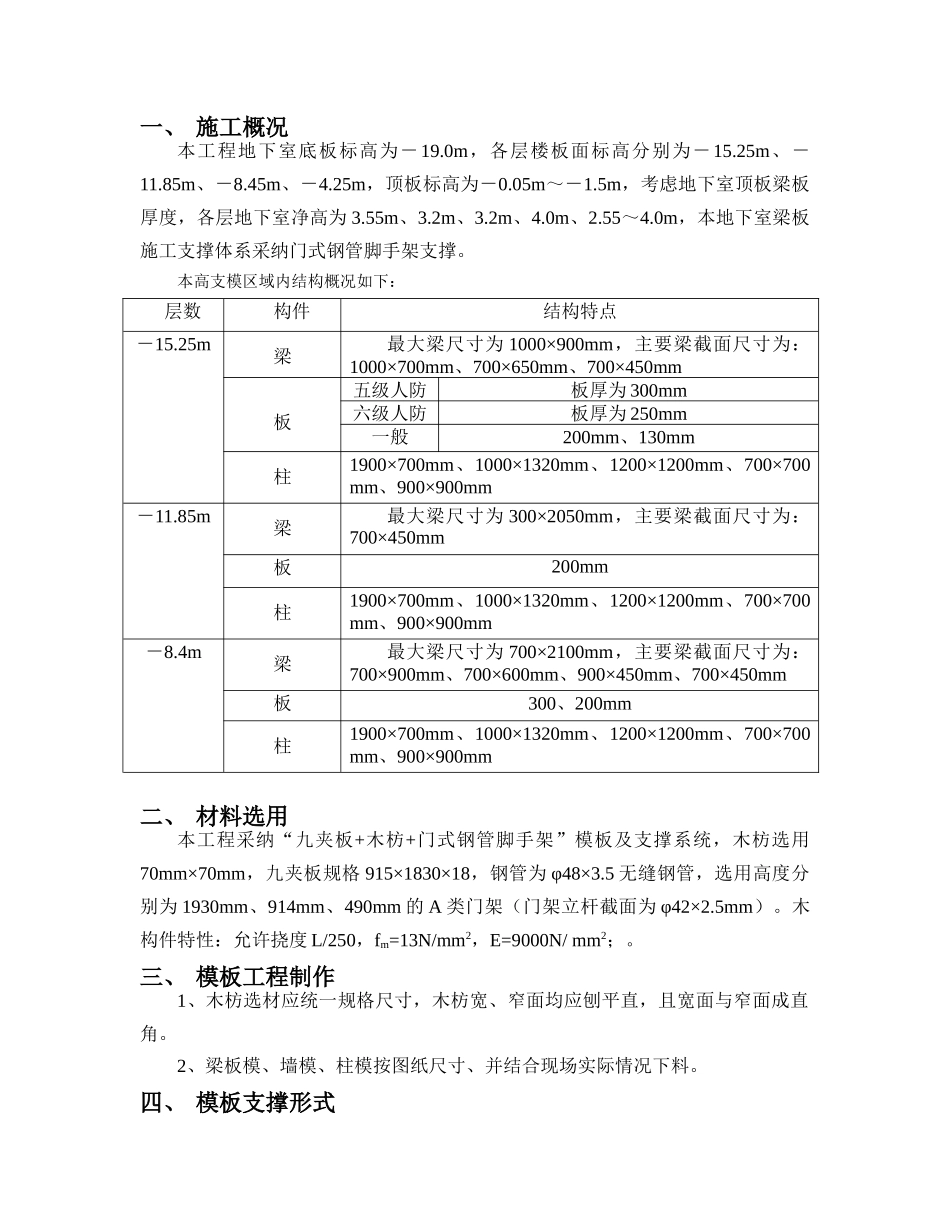

一、 施工概况本工程地下室底板标高为－19.0m，各层楼板面标高分别为－15.25m、－11.85m、－8.45m、－4.25m，顶板标高为－0.05m～－1.5m，考虑地下室顶板梁板厚度，各层地下室净高为 3.55m、3.2m、3.2m、4.0m、2.55～4.0m，本地下室梁板施工支撑体系采纳门式钢管脚手架支撑。本高支模区域内结构概况如下：层数构件结构特点－15.25m梁最大梁尺寸为 1000×900mm，主要梁截面尺寸为：1000×700mm、700×650mm、700×450mm板五级人防板厚为 300mm六级人防板厚为 250mm一般200mm、130mm柱1900×700mm、1000×1320mm、1200×1200mm、700×700mm、900×900mm－11.85m梁最大梁尺寸为 300×2050mm，主要梁截面尺寸为： 700×450mm板200mm柱1900×700mm、1000×1320mm、1200×1200mm、700×700mm、900×900mm－8.4m梁最大梁尺寸为 700×2100mm，主要梁截面尺寸为： 700×900mm、700×600mm、900×450mm、700×450mm板300、200mm柱1900×700mm、1000×1320mm、1200×1200mm、700×700mm、900×900mm二、 材料选用本工程采纳“九夹板+木枋+门式钢管脚手架”模板及支撑系统，木枋选用70mm×70mm，九夹板规格 915×1830×18，钢管为 φ48×3.5 无缝钢管，选用高度分别为 1930mm、914mm、490mm 的 A 类门架（门架立杆截面为 φ42×2.5mm）。木构件特性：允许挠度 L/250，fm=13N/mm2，E=9000N/ mm2；。 三、 模板工程制作1、木枋选材应统一规格尺寸，木枋宽、窄面均应刨平直，且宽面与窄面成直角。2、梁板模、墙模、柱模按图纸尺寸、并结合现场实际情况下料。四、 模板支撑形式 1、楼板支撑 300 厚板： 2×70×70mm 木枋次龙骨间距 300mm；2×70×70mm 木枋主龙骨间距1200mm；门架纵向间距 600mm，横向间距 600~900mm。 250、200 厚板：70×70mm 木枋次龙骨间距 450mm；2×70×70mm 木枋主龙骨间距 1200mm；门架纵向间距 900mm，横向间距 600~900mm。2、梁支撑截面尺寸≥700×650mm时：支撑采纳70×70mm木枋次龙骨（梁底纵向）间距300mm；2×70×70mm木枋次主龙骨（梁底横向）间距600mm；70×70mm木枋主龙骨（梁底纵向）间距600mm；门架纵向间距600mm；门架下支顶钢管（φ48×3.5钢管）位于每榀门架中间部位，沿梁长方向间距600mm布置。梁侧楞间距300mm。梁高超过600mm时设置对拉螺栓选用φ14（外套PVC管），纵横间距500mm×500mm。截面尺寸＜700×650mm时：支撑采纳70×70mm木枋次龙骨（梁底纵向）间距300mm；2×70×70mm...
