地下室餐梯井坑施工技术交底

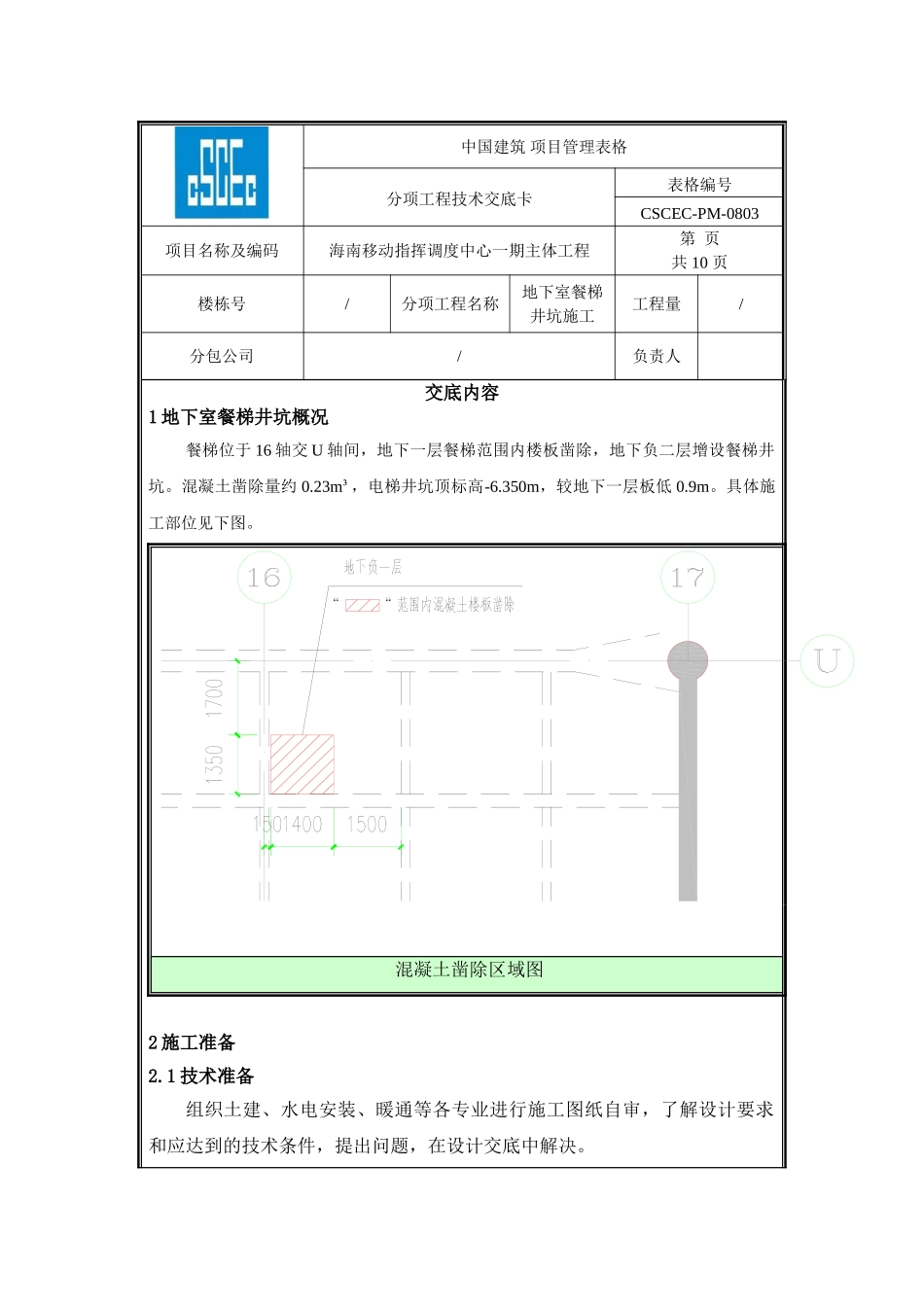

中国建筑 项目管理表格分项工程技术交底卡表格编号CSCEC-PM-0803项目名称及编码海南移动指挥调度中心一期主体工程第 页共 10 页楼栋号/分项工程名称地下室餐梯井坑施工工程量/分包公司/负责人交底内容1 地下室餐梯井坑概况餐梯位于 16 轴交 U 轴间，地下一层餐梯范围内楼板凿除，地下负二层增设餐梯井坑。混凝土凿除量约 0.23m³，电梯井坑顶标高-6.350m，较地下一层板低 0.9m。具体施工部位见下图。混凝土凿除区域图2 施工准备2.1 技术准备组织土建、水电安装、暖通等各专业进行施工图纸自审，了解设计要求和应达到的技术条件，提出问题，在设计交底中解决。中国建筑 项目管理表格分项工程技术交底卡表格编号CSCEC-PM-0803项目名称及编码海南移动指挥调度中心一期主体工程第 页共 10 页楼栋号/分项工程名称地下室餐梯井坑施工工程量/分包公司/负责人2.2 人员准备序号人员名称人数人员职责1生产经理1负责现场施工总指挥2项目总工1负责现场技术指导3安全总监1负责现场安全监控，安全交底4施工员2负责现场施工指挥5技术员1负责技术交底6安全员2负责现场安全检查工作7凿除工2凿除混凝土楼板8架子工3搭设脚手架9钢筋工5加工、安装、绑扎钢筋，植筋10木工3搭设模板11混凝土工3浇筑与振捣混凝土12砌筑工8砌筑墙体13杂工3倒运材料，清理现场2.3 机具准备序号名称数量备注1激光水平仪12空气压缩机13风镐14电渣压力焊机15冲击钻26插入式振动棒47钢筋切割机18手持式自动压力灌浆器29钢卷尺510手推胶轮车5中国建筑 项目管理表格分项工程技术交底卡表格编号CSCEC-PM-0803项目名称及编码海南移动指挥调度中心一期主体工程第 页共 10 页楼栋号/分项工程名称地下室餐梯井坑施工工程量/分包公司/负责人3 施工工艺3.1 工艺流程3.2 施工步骤3.2.1 钢管架顶撑为了避开混凝土剔除时完好的结构出现裂缝，在混凝土剔除前，用钢管架对餐梯井坑四周混凝土 3m 范围内进行顶撑。钢管架搭设纵横杆间距1200×1200，步距 1800mm，上部用顶托配合木方顶撑。3.2.2 混凝土凿除与钢筋切割（1）定位放线，根据结构专业第 013 号修改设计通知单的要求，用墨线弹出需要凿除的混凝土区域。（2）采纳空气压缩机风镐机械，对混凝土楼板凿除，凿除顺序为，从板中部向四周依次凿除，在距离墨线 10cm 处，停止机械凿除施工，采纳人工锤子、钎子剔除，从墨线向内剔除剩余 10cm 混凝土，用无油压缩空气吹洁净，中国建筑 项目管理表格分项工程技术交底卡表...
