地下连续墙深基坑支护课程设计

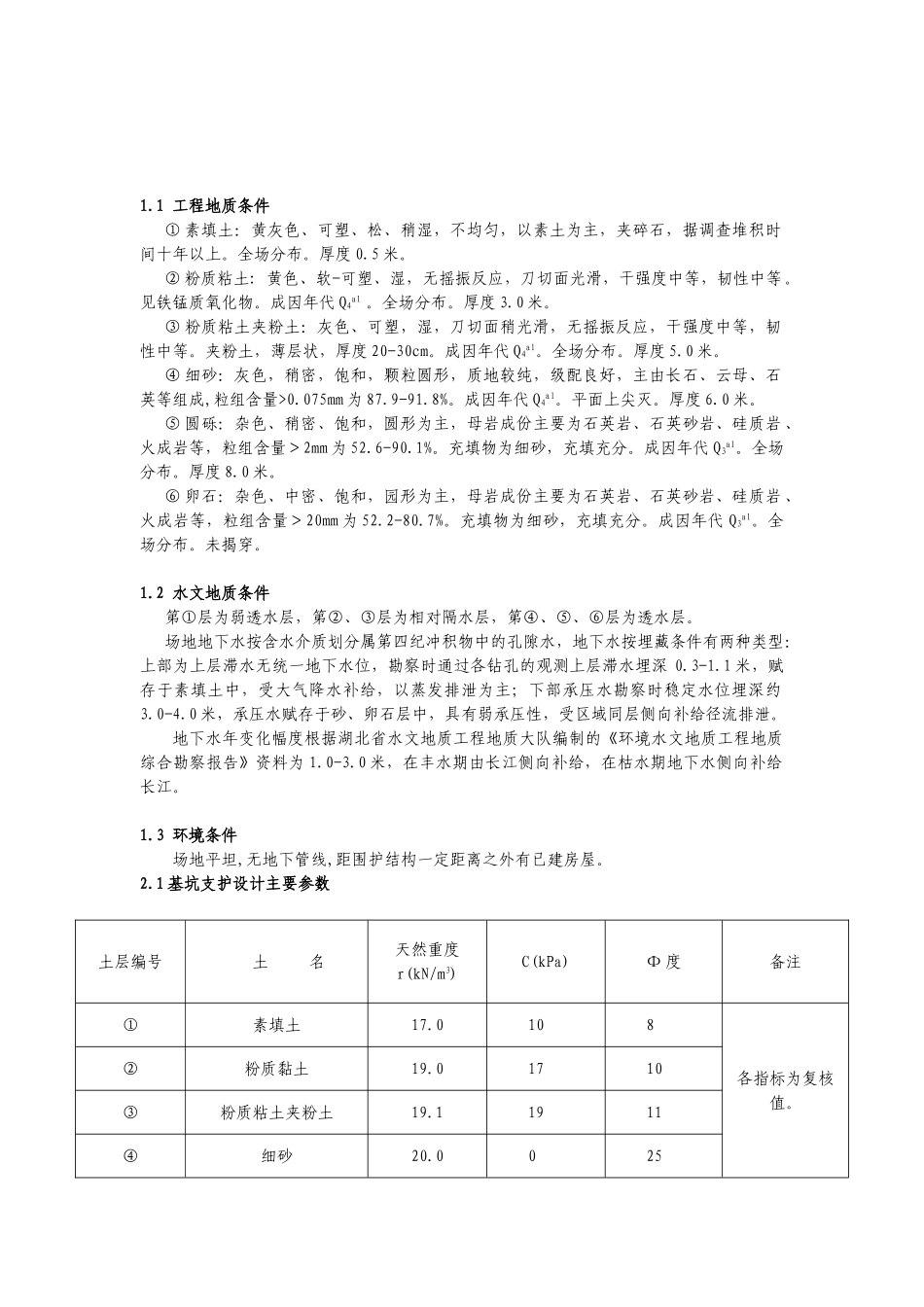

1.1 工程地质条件① 素填土：黄灰色、可塑、松、稍湿，不均匀，以素土为主，夹碎石，据调查堆积时间十年以上。全场分布。厚度 0.5 米。② 粉质粘土: 黄色、软-可塑、湿，无摇振反应，刀切面光滑，干强度中等，韧性中等。见铁锰质氧化物。成因年代 Q4al 。全场分布。厚度 3.0 米。③ 粉质粘土夹粉土：灰色、可塑，湿，刀切面稍光滑，无摇振反应，干强度中等，韧性中等。夹粉土，薄层状，厚度 20-30cm。成因年代 Q4al。全场分布。厚度 5.0 米。④ 细砂：灰色，稍密，饱和，颗粒圆形，质地较纯，级配良好，主由长石、云母、石英等组成,粒组含量>0.075mm 为 87.9-91.8%。成因年代 Q4al。平面上尖灭。厚度 6.0 米。⑤ 圆砾：杂色、稍密、饱和，圆形为主，母岩成份主要为石英岩、石英砂岩、硅质岩 、火成岩等，粒组含量＞2mm 为 52.6-90.1%。充填物为细砂，充填充分。成因年代 Q3al。全场分布。厚度 8.0 米。⑥ 卵石：杂色、中密、饱和，园形为主，母岩成份主要为石英岩、石英砂岩、硅质岩 、火成岩等，粒组含量＞20mm 为 52.2-80.7%。充填物为细砂，充填充分。成因年代 Q3al。全场分布。未揭穿。1.2 水文地质条件第①层为弱透水层，第②、③层为相对隔水层，第④、⑤、⑥层为透水层。场地地下水按含水介质划分属第四纪冲积物中的孔隙水，地下水按埋藏条件有两种类型：上部为上层滞水无统一地下水位，勘察时通过各钻孔的观测上层滞水埋深 0.3-1.1 米，赋存于素填土中，受大气降水补给，以蒸发排泄为主；下部承压水勘察时稳定水位埋深约3.0-4.0 米，承压水赋存于砂、卵石层中，具有弱承压性，受区域同层侧向补给径流排泄。地下水年变化幅度根据湖北省水文地质工程地质大队编制的《环境水文地质工程地质综合勘察报告》资料为 1.0-3.0 米，在丰水期由长江侧向补给，在枯水期地下水侧向补给长江。1.3 环境条件场地平坦,无地下管线,距围护结构一定距离之外有已建房屋。2.1 基坑支护设计主要参数 土层编号土 名天然重度r(kN/m3)C(kPa)Φ 度备注①素填土17.0108各指标为复核值。②粉质黏土19.01710③粉质粘土夹粉土19.11911④细砂20.0025⑤圆砾18.00362.2 开挖深度及地面荷载基坑开挖深度为自然地面下 6.0 米，地面荷载与坑边距离为 1.0 米，荷载大小为30Kpa，作用宽度为 10.0 米。2.3 基坑工程重要性等级由于本工程基坑开挖深度为 6.0 米，开挖深度一般；又由于场地平坦，无地下管线；工程地质及水文地...
