地下连续墙钢筋笼制作技术交底VIP专享

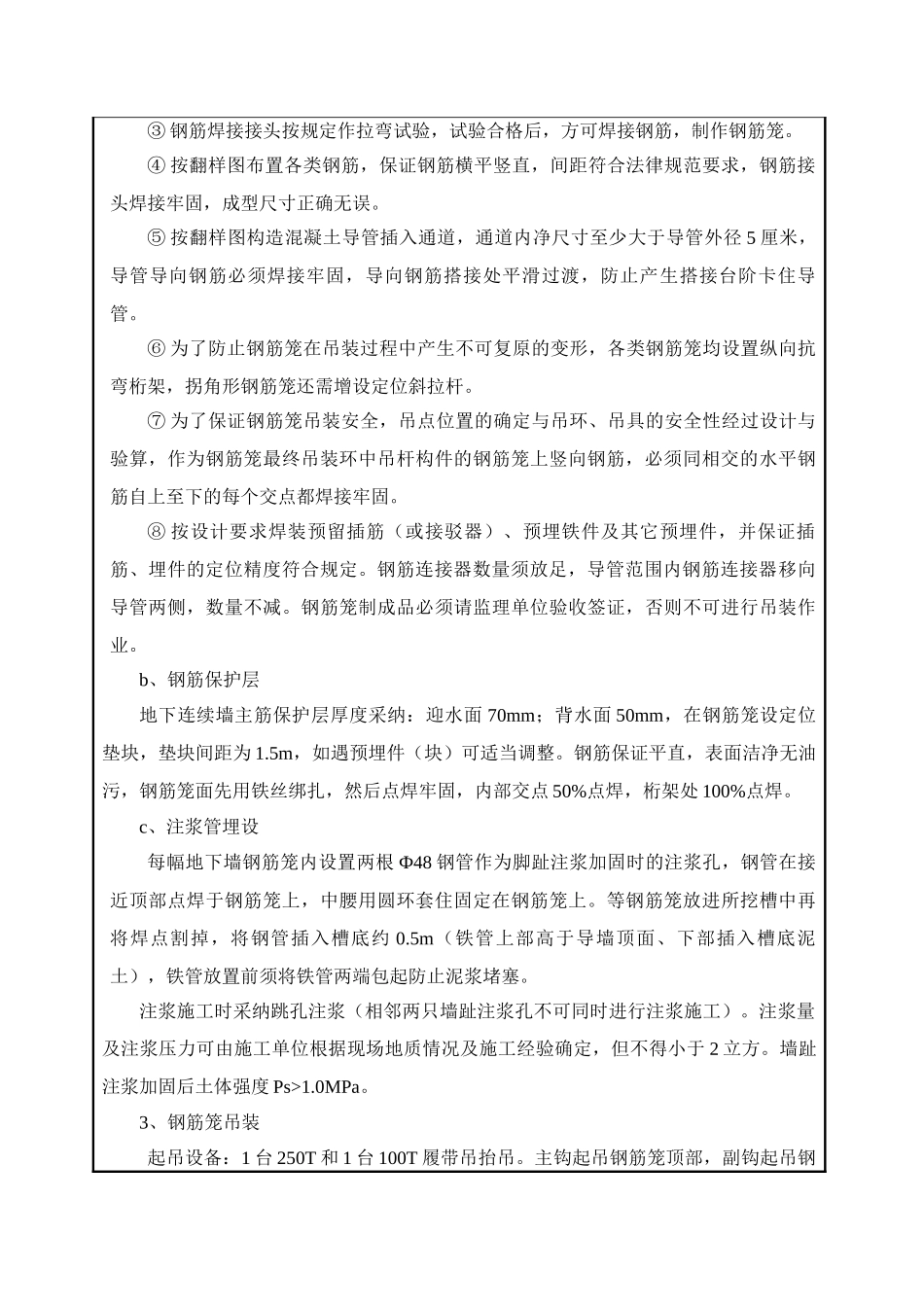

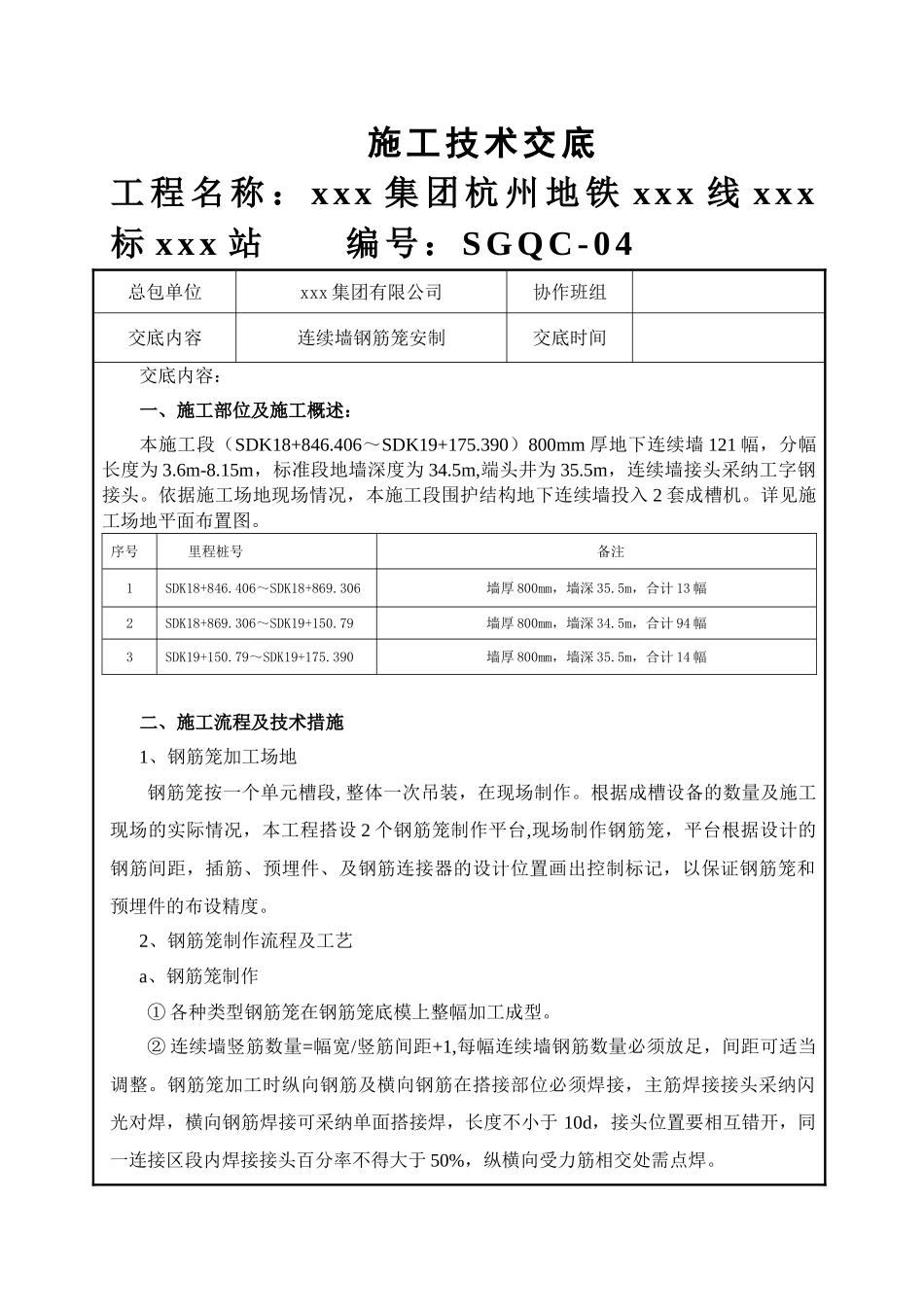

施工技术交底 工 程 名 称 ： xxx 集 团 杭 州 地 铁 xxx 线 xxx标 xxx 站 编号：SGQC-04总包单位xxx 集团有限公司协作班组交底内容连续墙钢筋笼安制交底时间交底内容：一、施工部位及施工概述：本施工段（SDK18+846.406～SDK19+175.390）800mm 厚地下连续墙 121 幅，分幅长度为 3.6m-8.15m，标准段地墙深度为 34.5m,端头井为 35.5m，连续墙接头采纳工字钢接头。依据施工场地现场情况，本施工段围护结构地下连续墙投入 2 套成槽机。详见施工场地平面布置图。序号里程桩号备注1SDK18+846.406～SDK18+869.306墙厚 800mm，墙深 35.5m，合计 13 幅2SDK18+869.306～SDK19+150.79墙厚 800mm，墙深 34.5m，合计 94 幅3SDK19+150.79～SDK19+175.390墙厚 800mm，墙深 35.5m，合计 14 幅二、施工流程及技术措施1、钢筋笼加工场地钢筋笼按一个单元槽段,整体一次吊装，在现场制作。根据成槽设备的数量及施工现场的实际情况，本工程搭设 2 个钢筋笼制作平台,现场制作钢筋笼，平台根据设计的钢筋间距，插筋、预埋件、及钢筋连接器的设计位置画出控制标记，以保证钢筋笼和预埋件的布设精度。2、钢筋笼制作流程及工艺a、钢筋笼制作① 各种类型钢筋笼在钢筋笼底模上整幅加工成型。② 连续墙竖筋数量=幅宽/竖筋间距+1,每幅连续墙钢筋数量必须放足，间距可适当调整。钢筋笼加工时纵向钢筋及横向钢筋在搭接部位必须焊接，主筋焊接接头采纳闪光对焊，横向钢筋焊接可采纳单面搭接焊，长度不小于 10d，接头位置要相互错开，同一连接区段内焊接接头百分率不得大于 50%，纵横向受力筋相交处需点焊。③ 钢筋焊接接头按规定作拉弯试验，试验合格后，方可焊接钢筋，制作钢筋笼。④ 按翻样图布置各类钢筋，保证钢筋横平竖直，间距符合法律规范要求，钢筋接头焊接牢固，成型尺寸正确无误。⑤ 按翻样图构造混凝土导管插入通道，通道内净尺寸至少大于导管外径 5 厘米，导管导向钢筋必须焊接牢固，导向钢筋搭接处平滑过渡，防止产生搭接台阶卡住导管。⑥ 为了防止钢筋笼在吊装过程中产生不可复原的变形，各类钢筋笼均设置纵向抗弯桁架，拐角形钢筋笼还需增设定位斜拉杆。⑦ 为了保证钢筋笼吊装安全，吊点位置的确定与吊环、吊具的安全性经过设计与验算，作为钢筋笼最终吊装环中吊杆构件的钢筋笼上竖向钢筋，必须同相交的水平钢筋自上至下的每个交点都焊接牢固。⑧ 按设计要求焊装预留插筋（或接驳器）、预埋铁件及其它预埋件，...
