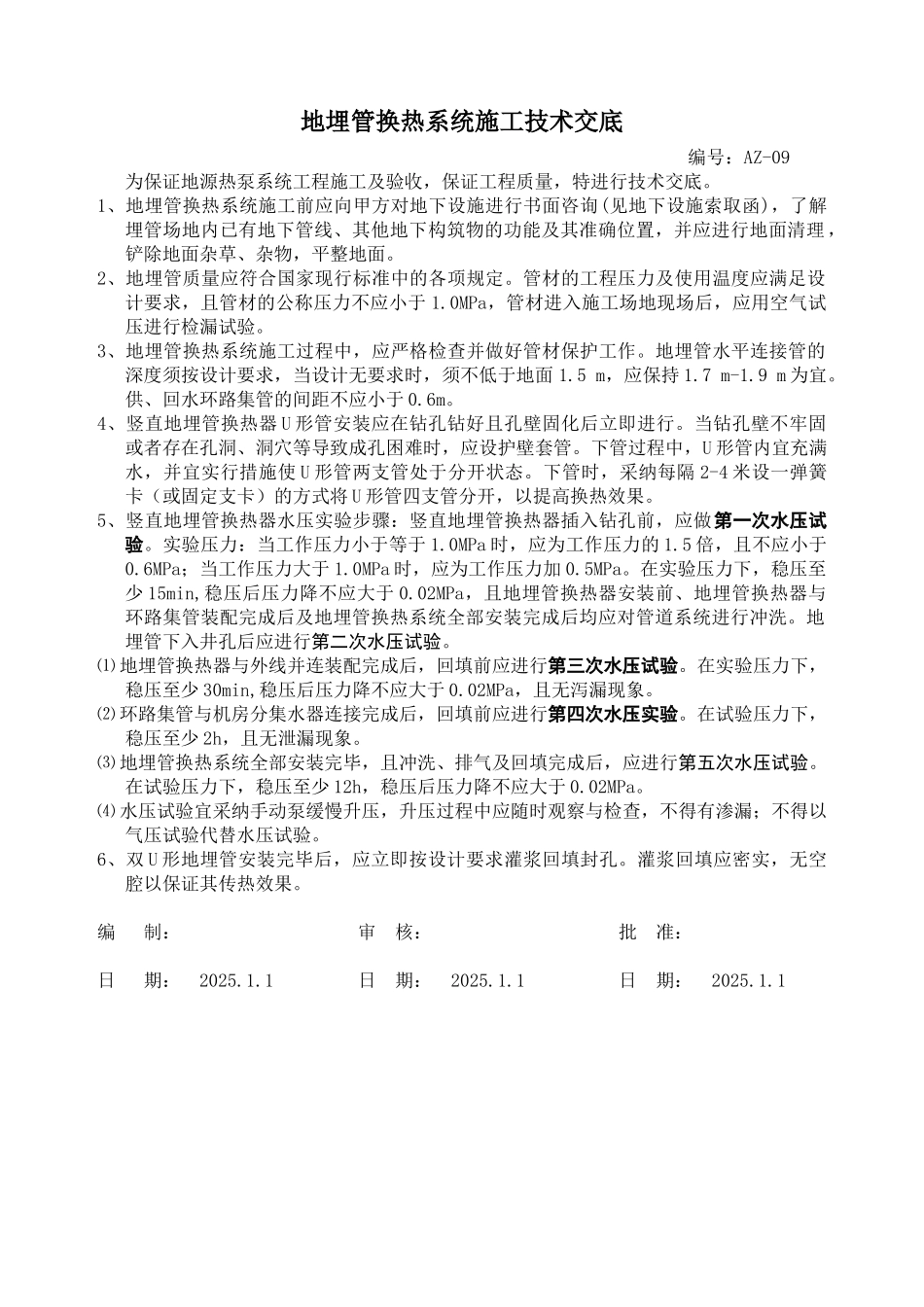

地埋管换热系统施工技术交底

地埋管换热系统施工技术交底编号：AZ-09为保证地源热泵系统工程施工及验收，保证工程质量，特进行技术交底。1、地埋管换热系统施工前应向甲方对地下设施进行书面咨询(见地下设施索取函)，了解埋管场地内已有地下管线、其他地下构筑物的功能及其准确位置，并应进行地面清理，铲除地面杂草、杂物，平整地面。2、地埋管质量应符合国家现行标准中的各项规定。管材的工程压力及使用温度应满足设计要求，且管材的公称压力不应小于 1.0MPa，管材进入施工场地现场后，应用空气试压进行检漏试验。3、地埋管换热系统施工过程中，应严格检查并做好管材保护工作。地埋管水平连接管的深度须按设计要求，当设计无要求时，须不低于地面 1.5 m，应保持 1.7 m-1.9 m 为宜。供、回水环路集管的间距不应小于 0.6m。4、竖直地埋管换热器 U 形管安装应在钻孔钻好且孔壁固化后立即进行。当钻孔壁不牢固或者存在孔洞、洞穴等导致成孔困难时，应设护壁套管。下管过程中，U 形管内宜充满水，并宜实行措施使 U 形管两支管处于分开状态。下管时，采纳每隔 2-4 米设一弹簧卡（或固定支卡）的方式将 U 形管四支管分开，以提高换热效果。5、竖直地埋管换热器水压实验步骤：竖直地埋管换热器插入钻孔前，应做第一次水压试验。实验压力：当工作压力小于等于 1.0MPa 时，应为工作压力的 1.5 倍，且不应小于0.6MPa；当工作压力大于 1.0MPa 时，应为工作压力加 0.5MPa。在实验压力下，稳压至少 15min,稳压后压力降不应大于 0.02MPa，且地埋管换热器安装前、地埋管换热器与环路集管装配完成后及地埋管换热系统全部安装完成后均应对管道系统进行冲洗。地埋管下入井孔后应进行第二次水压试验。⑴ 地埋管换热器与外线并连装配完成后，回填前应进行第三次水压试验。在实验压力下，稳压至少 30min,稳压后压力降不应大于 0.02MPa，且无泻漏现象。⑵ 环路集管与机房分集水器连接完成后，回填前应进行第四次水压实验。在试验压力下，稳压至少 2h，且无泄漏现象。⑶ 地埋管换热系统全部安装完毕，且冲洗、排气及回填完成后，应进行第五次水压试验。在试验压力下，稳压至少 12h，稳压后压力降不应大于 0.02MPa。⑷ 水压试验宜采纳手动泵缓慢升压，升压过程中应随时观察与检查，不得有渗漏；不得以气压试验代替水压试验。6、双 U 形地埋管安装完毕后，应立即按设计要求灌浆回填封孔。灌浆回填应密实，无空腔以保证其传热效果。编 制： 审 核： 批 准： 日 期： 2025.1.1 日 期： 2025.1.1 日 期： 2025.1.1
