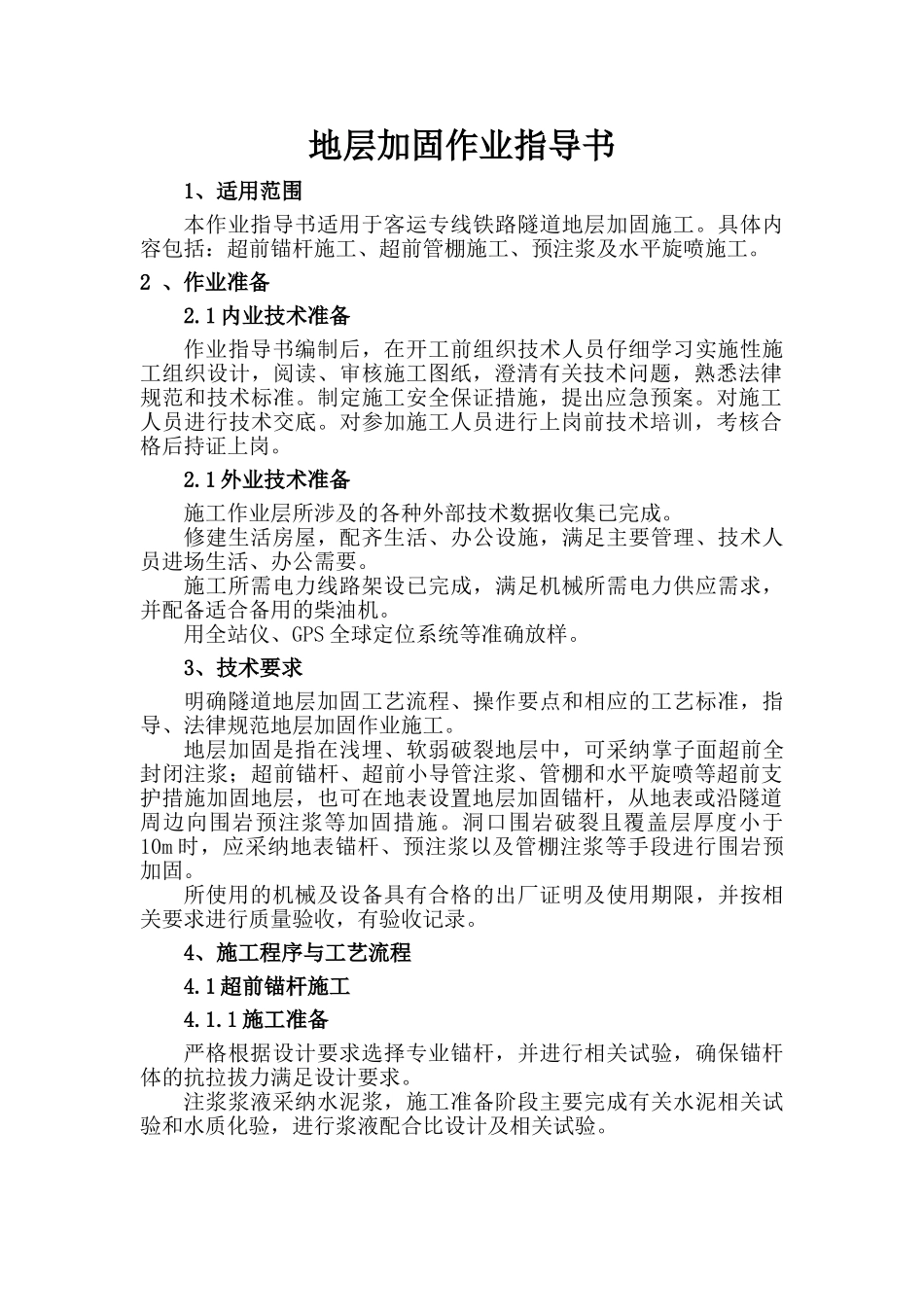

地层加固作业指导书1、适用范围本作业指导书适用于客运专线铁路隧道地层加固施工。具体内容包括：超前锚杆施工、超前管棚施工、预注浆及水平旋喷施工。2 、作业准备2.1 内业技术准备作业指导书编制后，在开工前组织技术人员仔细学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉法律规范和技术标准。制定施工安全保证措施，提出应急预案。对施工人员进行技术交底。对参加施工人员进行上岗前技术培训，考核合格后持证上岗。2.1 外业技术准备施工作业层所涉及的各种外部技术数据收集已完成。修建生活房屋，配齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要。施工所需电力线路架设已完成，满足机械所需电力供应需求，并配备适合备用的柴油机。用全站仪、GPS 全球定位系统等准确放样。3、技术要求明确隧道地层加固工艺流程、操作要点和相应的工艺标准，指导、法律规范地层加固作业施工。地层加固是指在浅埋、软弱破裂地层中，可采纳掌子面超前全封闭注浆；超前锚杆、超前小导管注浆、管棚和水平旋喷等超前支护措施加固地层，也可在地表设置地层加固锚杆，从地表或沿隧道周边向围岩预注浆等加固措施。洞口围岩破裂且覆盖层厚度小于10m 时，应采纳地表锚杆、预注浆以及管棚注浆等手段进行围岩预加固。所使用的机械及设备具有合格的出厂证明及使用期限，并按相关要求进行质量验收，有验收记录。4、施工程序与工艺流程4.1 超前锚杆施工4.1.1 施工准备严格根据设计要求选择专业锚杆，并进行相关试验，确保锚杆体的抗拉拔力满足设计要求。注浆浆液采纳水泥浆，施工准备阶段主要完成有关水泥相关试验和水质化验，进行浆液配合比设计及相关试验。4.1.2 测量放样、钻机就位锚杆孔开孔前做好量测工作，按设计要求布孔并做好标记，开孔偏差不大于 10cm；锚杆孔的孔轴方向满足图纸的要求，图纸未规定时垂直于开挖面，局部加固锚杆的孔轴方向与可能滑动面的倾向相反，交角大于 45°。4.1.3 成孔采纳锚杆钻机钻孔，测斜仪控制孔身倾斜角度，利用短杆冲孔，然后接长钻杆钻孔到设计长度。锚孔位置、方向、直径严格控制，锚孔钻完后用高压风清孔。清孔完成后进行锚孔位置、方向、直径进行严格检查，不合格的孔位重新钻孔。4.1.4.锚杆杆体安装人工辅助锚杆钻机安装，锚杆边旋转边送入锚孔。杆体安装完成后，安装止浆塞、垫板、球形螺母。安装锚杆垫板时确保垫板与锚杆垂直，并与初喷混凝土面密贴紧压。锚杆安装后，不得随意...
