地标性超高层塔楼细部构造质量控制标准做法

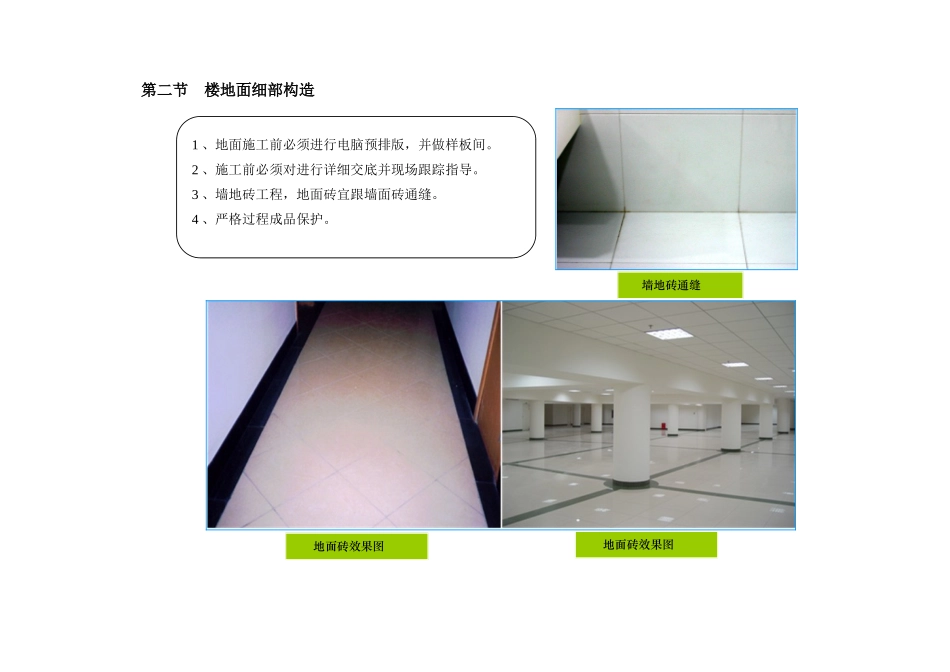

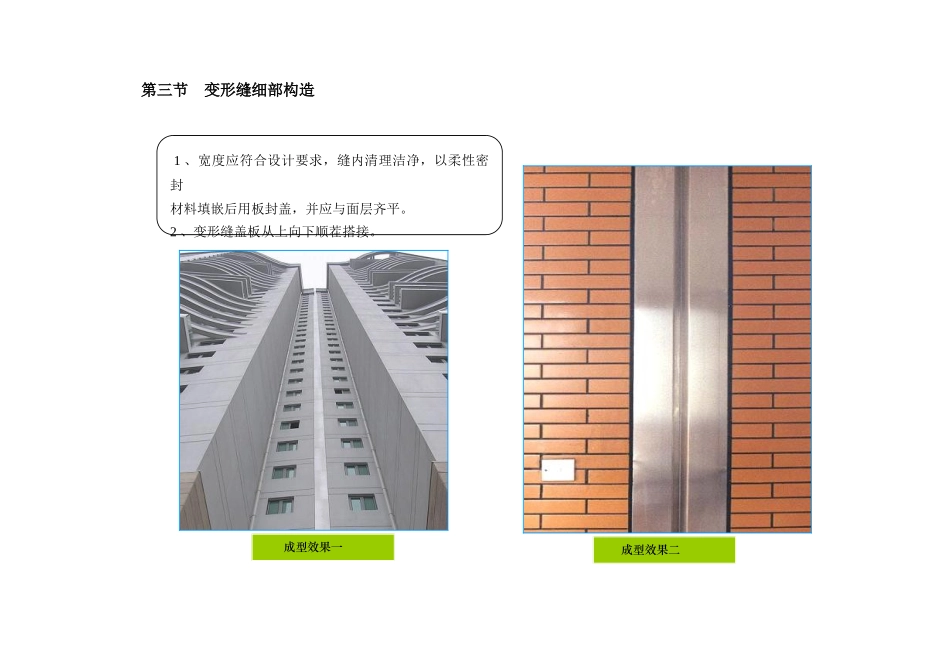

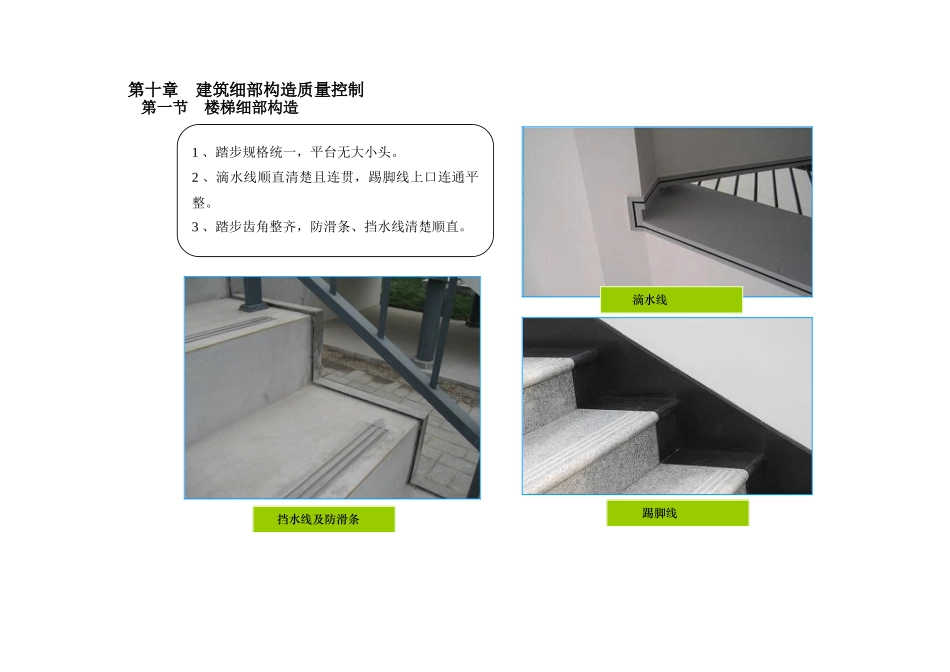

第十章 建筑细部构造质量控制第一节 楼梯细部构造1 、踏步规格统一，平台无大小头。 2 、滴水线顺直清楚且连贯，踢脚线上口连通平整。 3 、踏步齿角整齐，防滑条、挡水线清楚顺直。 挡水线及防滑条 踢脚线 滴水线第二节 楼地面细部构造 1 、地面施工前必须进行电脑预排版，并做样板间。2 、施工前必须对进行详细交底并现场跟踪指导。3 、墙地砖工程，地面砖宜跟墙面砖通缝。4 、严格过程成品保护。 地面砖效果图 墙地砖通缝 地面砖效果图第三节 变形缝细部构造 1 、宽度应符合设计要求，缝内清理洁净，以柔性密封 材料填嵌后用板封盖，并应与面层齐平。 2 、变形缝盖板从上向下顺茬搭接。 成型效果一 成型效果二 第四节 散水细部构造1 、散水与外墙面应做断缝处理，注封闭胶或灌沥青砂。断缝宽度 20mm ，胶面平整、光滑。 2 、散水转角处设置断缝，注封闭胶或沥青砂。 3 、室外台阶、坡道也应与建筑物主体断开设缝， 缝应宽窄一致、顺直，缝中填注柔性材料。 填充柔性材料 阴阳角处断缝第五节 滴水线细部构造 1 、挑板、挑檐、阳台、雨蓬、檐口、门窗楣、外窗台、门廊等底部、突出外墙的所有装饰线条需做滴水线（槽）或鹰嘴。 2 、一般情况，突出墙面宽度 <60mm 做鹰嘴，≥ 60mm 做滴水线（槽）。 3 、滴水线（槽）宽、深各 10mm ，线条距边 30mm 。 阳台下口设滴水线 窗台下口设鹰嘴第六节 排水沟及集水井细部构造 1 、集水井、排水沟盖板稳固，符合法律规范和设计要求，菱角清楚无污染。 2 、盖板铺设严密平整，与周围地面相齐。 集水井 排水沟第七节 地下车道1 、车道地面防滑条间距一致、线条清楚顺直。 2 、车道划线贴美纹纸施工。 3 、整个车道色泽一致，无污染。 车道整体效果 车道防滑凹槽第八节 水电压槽说明： 厨房、卫生间剪力墙水电压槽，可采纳 PVC 管或圆木杆剖半后，根据设计图纸要求固定在模板上。待浇筑砼后拆模即可。 模板安装示意 线槽成型效果
