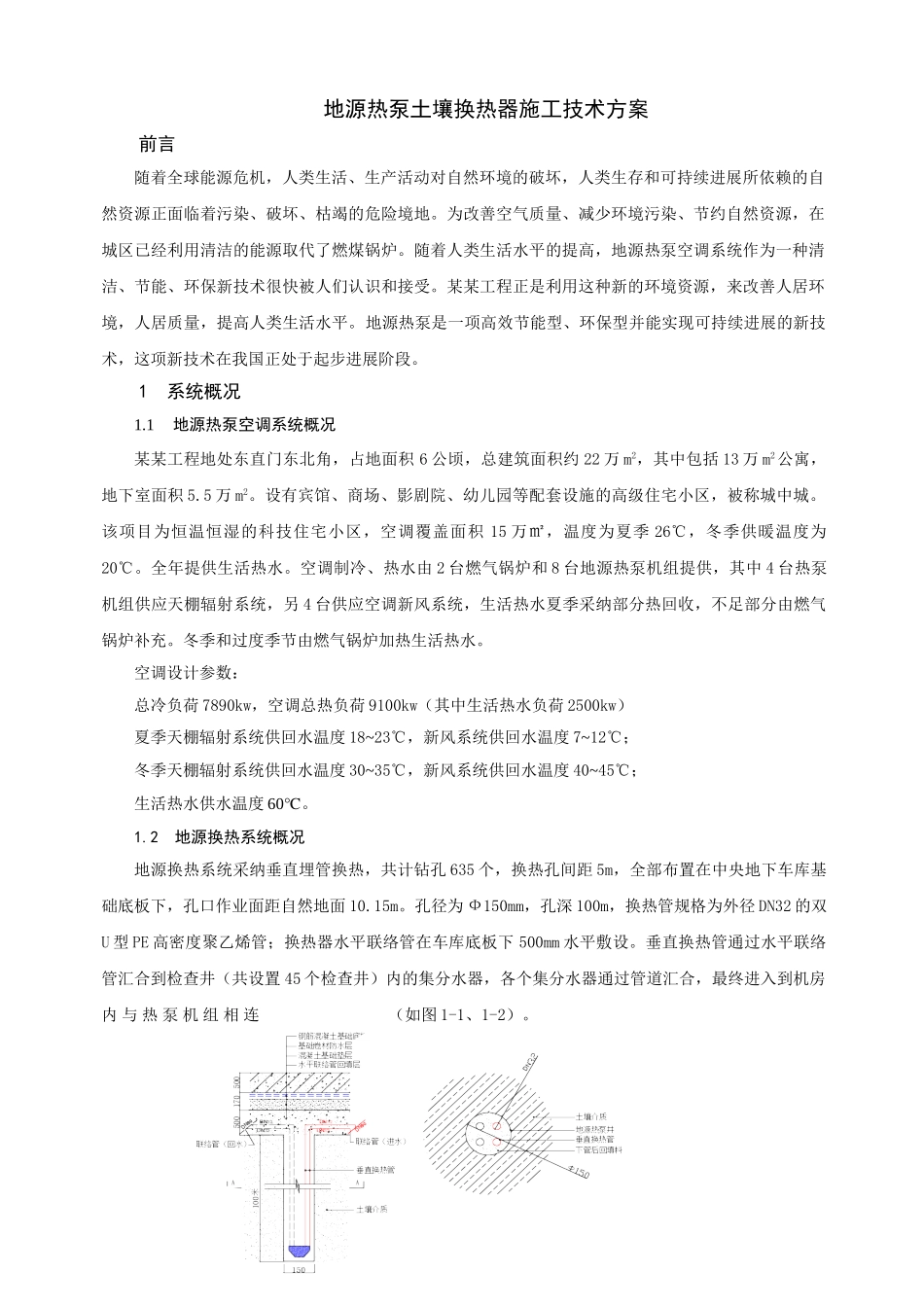

地源热泵土壤换热器施工技术方案

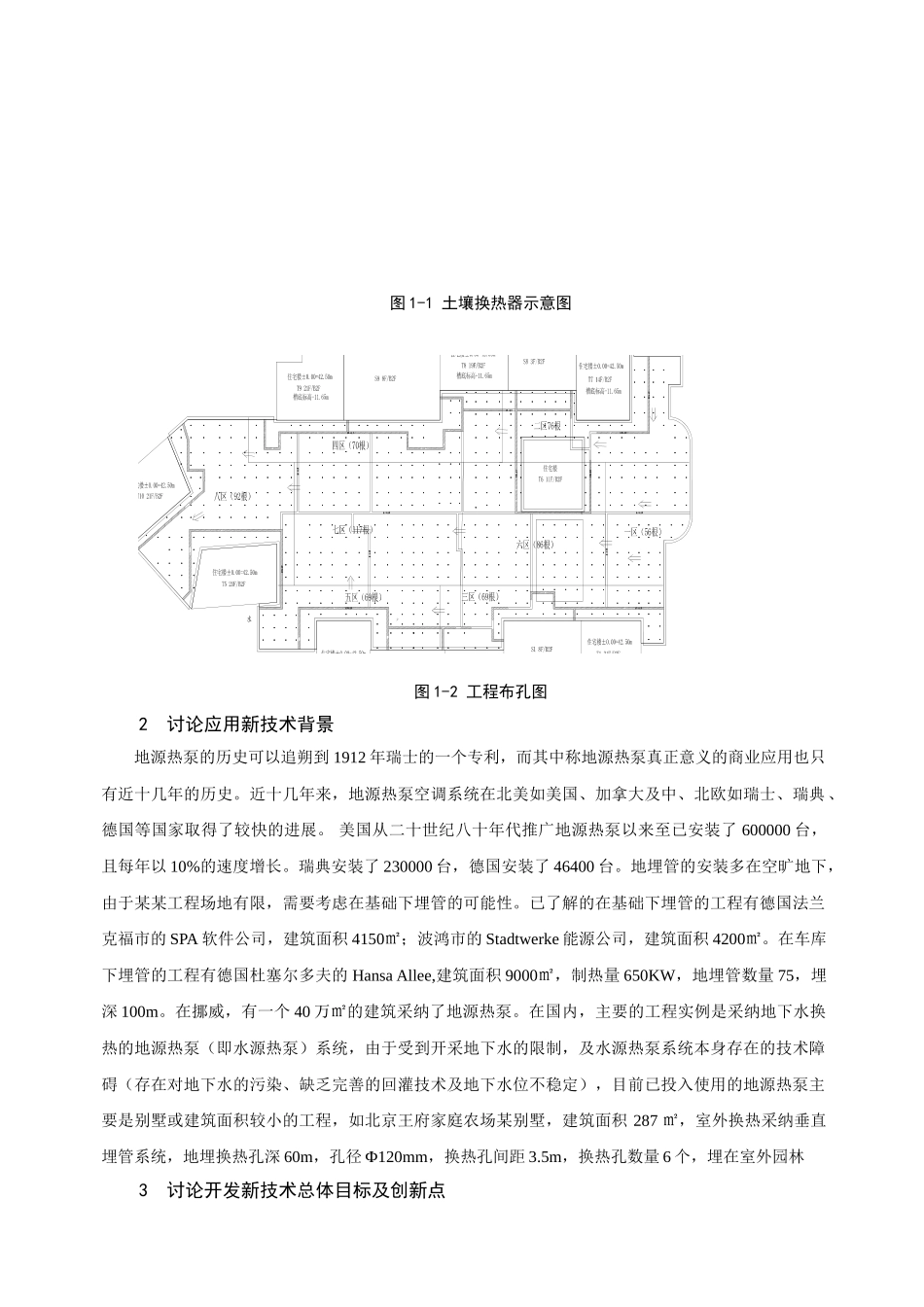

地源热泵土壤换热器施工技术方案前言随着全球能源危机，人类生活、生产活动对自然环境的破坏，人类生存和可持续进展所依赖的自然资源正面临着污染、破坏、枯竭的危险境地。为改善空气质量、减少环境污染、节约自然资源，在城区已经利用清洁的能源取代了燃煤锅炉。随着人类生活水平的提高，地源热泵空调系统作为一种清洁、节能、环保新技术很快被人们认识和接受。某某工程正是利用这种新的环境资源，来改善人居环境，人居质量，提高人类生活水平。地源热泵是一项高效节能型、环保型并能实现可持续进展的新技术，这项新技术在我国正处于起步进展阶段。1 系统概况1.1 地源热泵空调系统概况某某工程地处东直门东北角，占地面积 6 公顷，总建筑面积约 22 万 m2，其中包括 13 万 m2公寓，地下室面积 5.5 万 m2。设有宾馆、商场、影剧院、幼儿园等配套设施的高级住宅小区，被称城中城。该项目为恒温恒湿的科技住宅小区，空调覆盖面积 15 万㎡，温度为夏季 26℃，冬季供暖温度为20℃。全年提供生活热水。空调制冷、热水由 2 台燃气锅炉和 8 台地源热泵机组提供，其中 4 台热泵机组供应天棚辐射系统，另 4 台供应空调新风系统，生活热水夏季采纳部分热回收，不足部分由燃气锅炉补充。冬季和过度季节由燃气锅炉加热生活热水。空调设计参数：总冷负荷 7890kw，空调总热负荷 9100kw（其中生活热水负荷 2500kw）夏季天棚辐射系统供回水温度 18~23℃，新风系统供回水温度 7~12℃；冬季天棚辐射系统供回水温度 30~35℃，新风系统供回水温度 40~45℃；生活热水供水温度 60℃。1.2 地源换热系统概况地源换热系统采纳垂直埋管换热，共计钻孔 635 个，换热孔间距 5m，全部布置在中央地下车库基础底板下，孔口作业面距自然地面 10.15m。孔径为 Ф150mm，孔深 100m，换热管规格为外径 DN32 的双U 型 PE 高密度聚乙烯管；换热器水平联络管在车库底板下 500mm 水平敷设。垂直换热管通过水平联络管汇合到检查井（共设置 45 个检查井）内的集分水器，各个集分水器通过管道汇合，最终进入到机房内 与 热 泵 机 组 相 连（如图 1-1、1-2）。 图 1-1 土壤换热器示意图图 1-2 工程布孔图2 讨论应用新技术背景地源热泵的历史可以追朔到 1912 年瑞士的一个专利，而其中称地源热泵真正意义的商业应用也只有近十几年的历史。近十几年来，地源热泵空调系统在北美如美国、加拿大及中、北欧如瑞士、瑞典、德国等国家取...
