地裂缝勘察报告

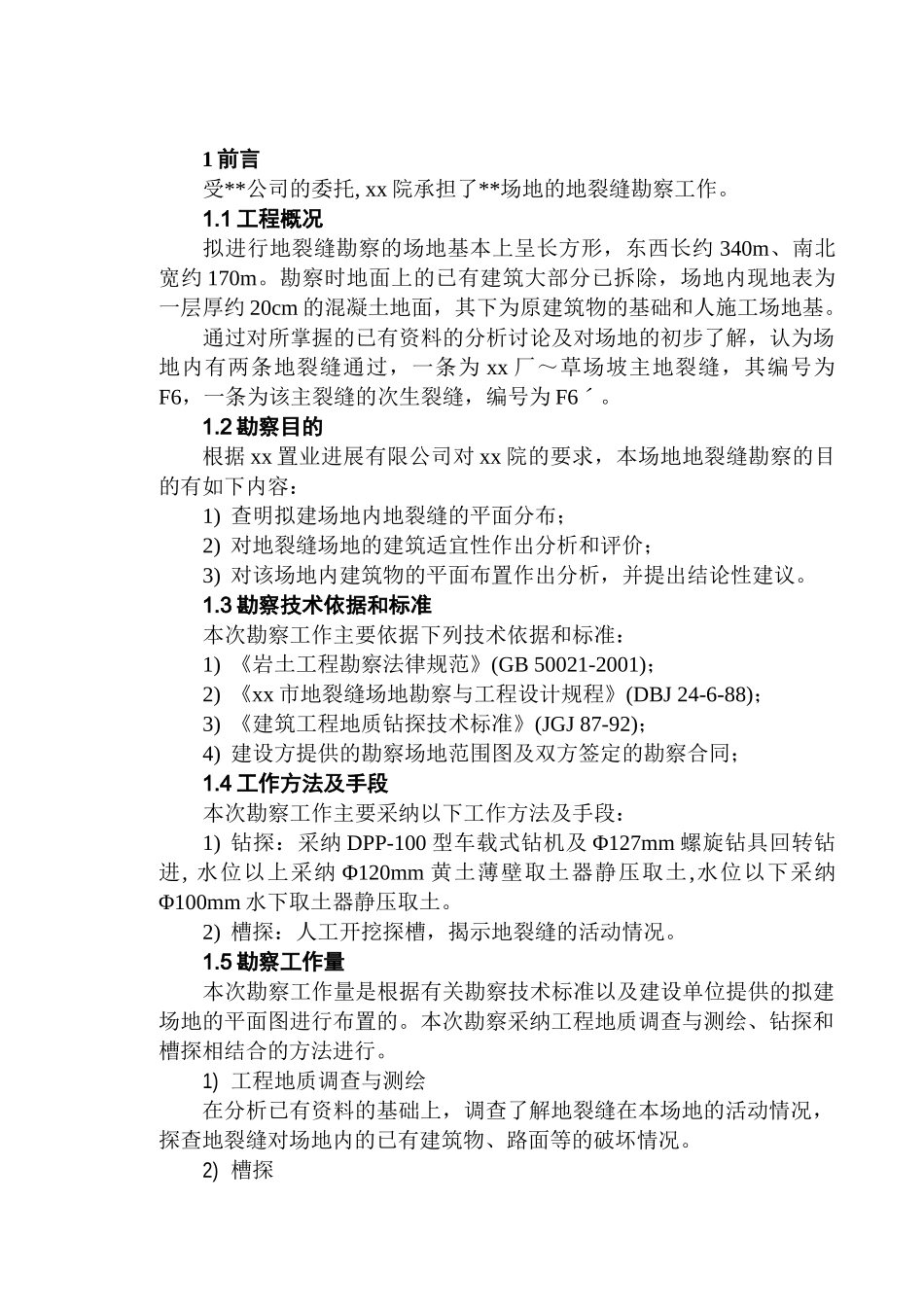

1 前言受**公司的委托, xx 院承担了**场地的地裂缝勘察工作。1.1 工程概况拟进行地裂缝勘察的场地基本上呈长方形，东西长约 340m、南北宽约 170m。勘察时地面上的已有建筑大部分已拆除，场地内现地表为一层厚约 20cm 的混凝土地面，其下为原建筑物的基础和人施工场地基。通过对所掌握的已有资料的分析讨论及对场地的初步了解，认为场地内有两条地裂缝通过，一条为 xx 厂～草场坡主地裂缝，其编号为F6，一条为该主裂缝的次生裂缝，编号为 F6ˊ。1.2 勘察目的根据 xx 置业进展有限公司对 xx 院的要求，本场地地裂缝勘察的目的有如下内容：1) 查明拟建场地内地裂缝的平面分布；2) 对地裂缝场地的建筑适宜性作出分析和评价；3) 对该场地内建筑物的平面布置作出分析，并提出结论性建议。1.3 勘察技术依据和标准本次勘察工作主要依据下列技术依据和标准：1) 《岩土工程勘察法律规范》(GB 50021-2001)；2) 《xx 市地裂缝场地勘察与工程设计规程》(DBJ 24-6-88)；3) 《建筑工程地质钻探技术标准》(JGJ 87-92)；4) 建设方提供的勘察场地范围图及双方签定的勘察合同；1.4 工作方法及手段本次勘察工作主要采纳以下工作方法及手段：1) 钻探：采纳 DPP-100 型车载式钻机及 Φ127mm 螺旋钻具回转钻进, 水位以上采纳 Φ120mm 黄土薄壁取土器静压取土,水位以下采纳Φ100mm 水下取土器静压取土。2) 槽探：人工开挖探槽，揭示地裂缝的活动情况。1.5 勘察工作量本次勘察工作量是根据有关勘察技术标准以及建设单位提供的拟建场地的平面图进行布置的。本次勘察采纳工程地质调查与测绘、钻探和槽探相结合的方法进行。1) 工程地质调查与测绘 在分析已有资料的基础上，调查了解地裂缝在本场地的活动情况，探查地裂缝对场地内的已有建筑物、路面等的破坏情况。2) 槽探在地裂缝可能出露的地段，开挖探槽以查明地裂缝通过的准确位置。3) 钻探通过钻探查明地裂缝两侧的地层的错断情况。具体完成的有效工作量见表 1.5。 勘探工作量汇总表 表 1.5序号工 作 内 容单位工作量1勘 探 点 测 放个522坐标、高程点测量个483钻 孔m/孔428.00/264探 槽方/个467.73/205地面调查m2510001.6 其它说明1）由于场地内东北方向尚有未拆除的已有建筑物，根据实际情况对部分勘探点的位置做了调整。2）勘探点的测放以及高程和坐标的测量是采纳全站仪实施的，使用的基准点为建设方提供的位于场地北侧 BM1、BM2 和场地南侧的交6 三个点...
