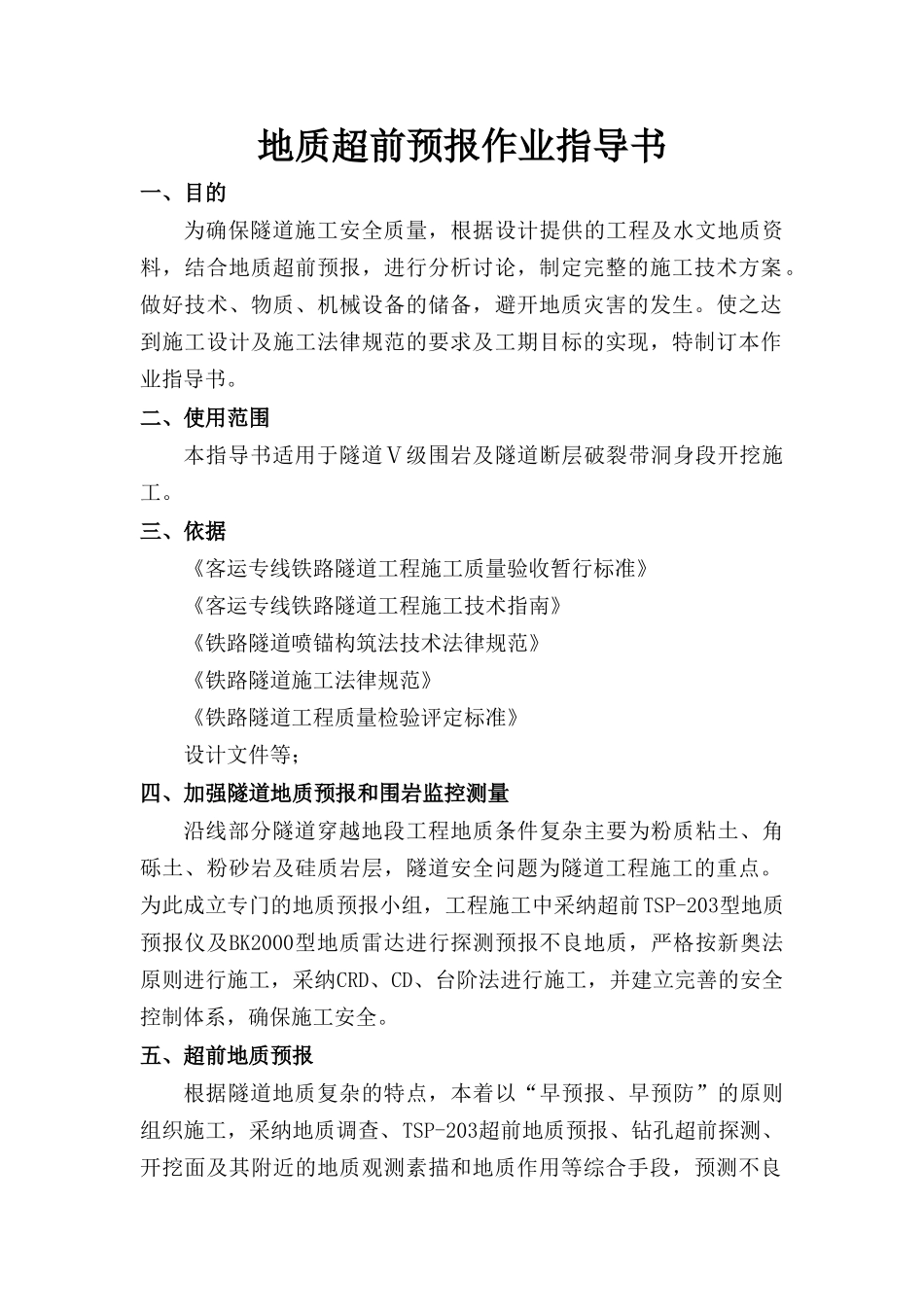

地质超前预报作业指导书一、目的为确保隧道施工安全质量，根据设计提供的工程及水文地质资料，结合地质超前预报，进行分析讨论，制定完整的施工技术方案。做好技术、物质、机械设备的储备，避开地质灾害的发生。使之达到施工设计及施工法律规范的要求及工期目标的实现，特制订本作业指导书。二、使用范围本指导书适用于隧道Ⅴ级围岩及隧道断层破裂带洞身段开挖施工。三、依据《客运专线铁路隧道工程施工质量验收暂行标准》《客运专线铁路隧道工程施工技术指南》《铁路隧道喷锚构筑法技术法律规范》《铁路隧道施工法律规范》《铁路隧道工程质量检验评定标准》设计文件等；四、加强隧道地质预报和围岩监控测量沿线部分隧道穿越地段工程地质条件复杂主要为粉质粘土、角砾土、粉砂岩及硅质岩层，隧道安全问题为隧道工程施工的重点。为此成立专门的地质预报小组，工程施工中采纳超前TSP-203型地质预报仪及BK2000型地质雷达进行探测预报不良地质，严格按新奥法原则进行施工，采纳CRD、CD、台阶法进行施工，并建立完善的安全控制体系，确保施工安全。五、超前地质预报根据隧道地质复杂的特点，本着以“早预报、早预防”的原则组织施工，采纳地质调查、TSP-203超前地质预报、钻孔超前探测、开挖面及其附近的地质观测素描和地质作用等综合手段，预测不良地质的位置、性质、规模和对施工的影响程度。针对部分隧道有断层破裂带、岩溶等不良地质和设计阶段地质勘测异常区，采纳超前地质预测方法主要有：地质素描法进行预报；TSP203超前地质预报仪进行距离100m～200m的超前预报；采纳地质雷达、红外探水仪、HSP水平声波反射法和超前地质钻孔进行距离在30m～50m的预报。超前地质预报工作内容及方法分别见图5-1“主要地质预报工作范围图”和表5-2“各不良地质段实行的地质预报方法（以甬台温线山后隧道为例）”。图5-1 主要地质预报工作范围图表5-2各不良地质段实行的地质预报方法（山后隧道）序号里程长度（m）地质发育情况实行何种预报方法1DK244+083～DK244+225142断层破裂带及影响带，岩体破裂，呈散体状结构。涌水量受季节性影响较大，围岩为 V 级地质素描、TSP203、红 外 探 水 、 HSP 技术、超前钻探2DK244+265～DK244+430165断层破裂带及影响带，岩体极破裂，呈散体状结构。涌水量受季节性影响较大，围岩为 V 级地质素描、TSP203、红 外 探 水 、 HSP 技术、超前钻探3DK245+800～DK246+005205断层破裂带及影响带，碎石土，角砾土，局部钙...
