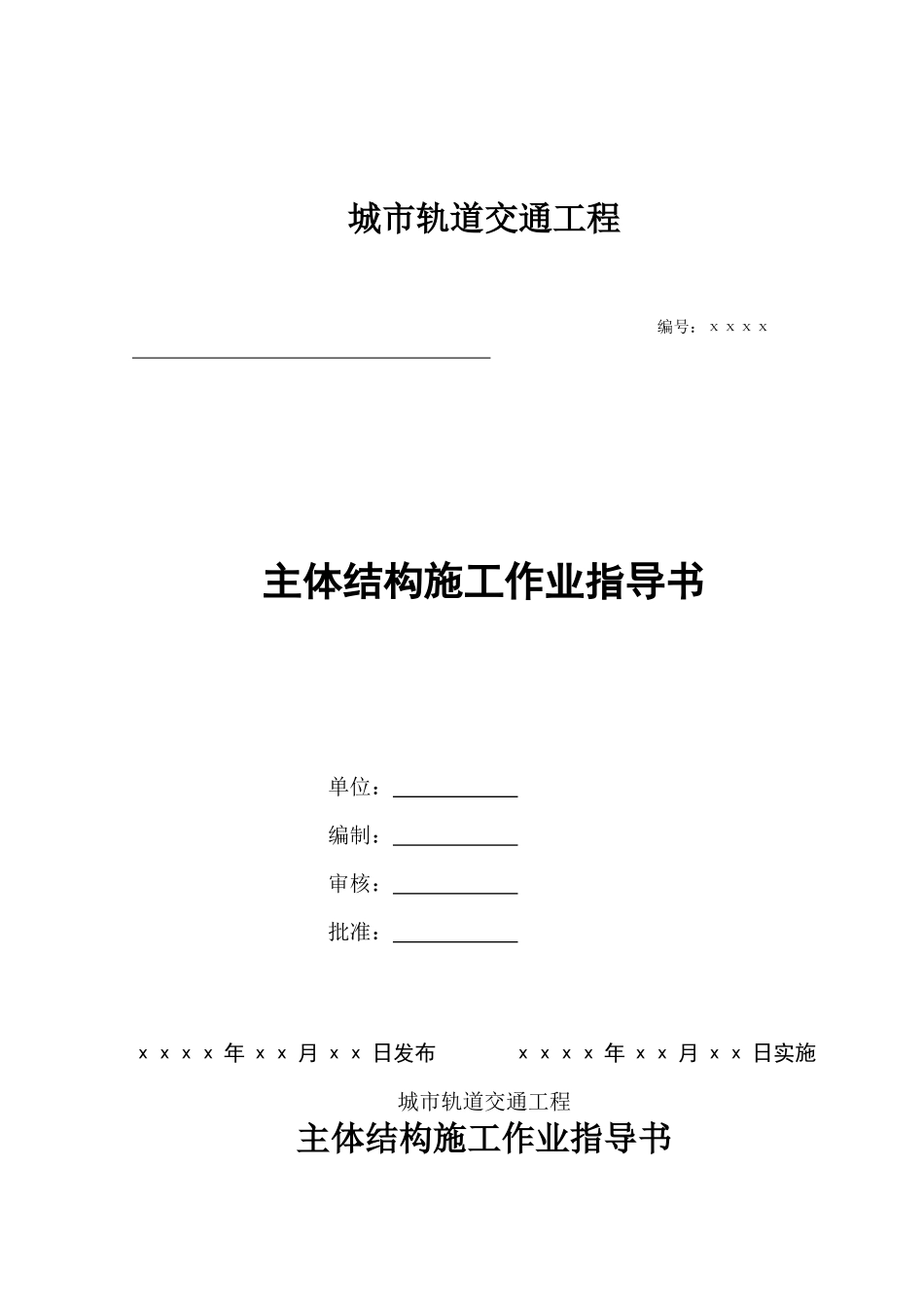

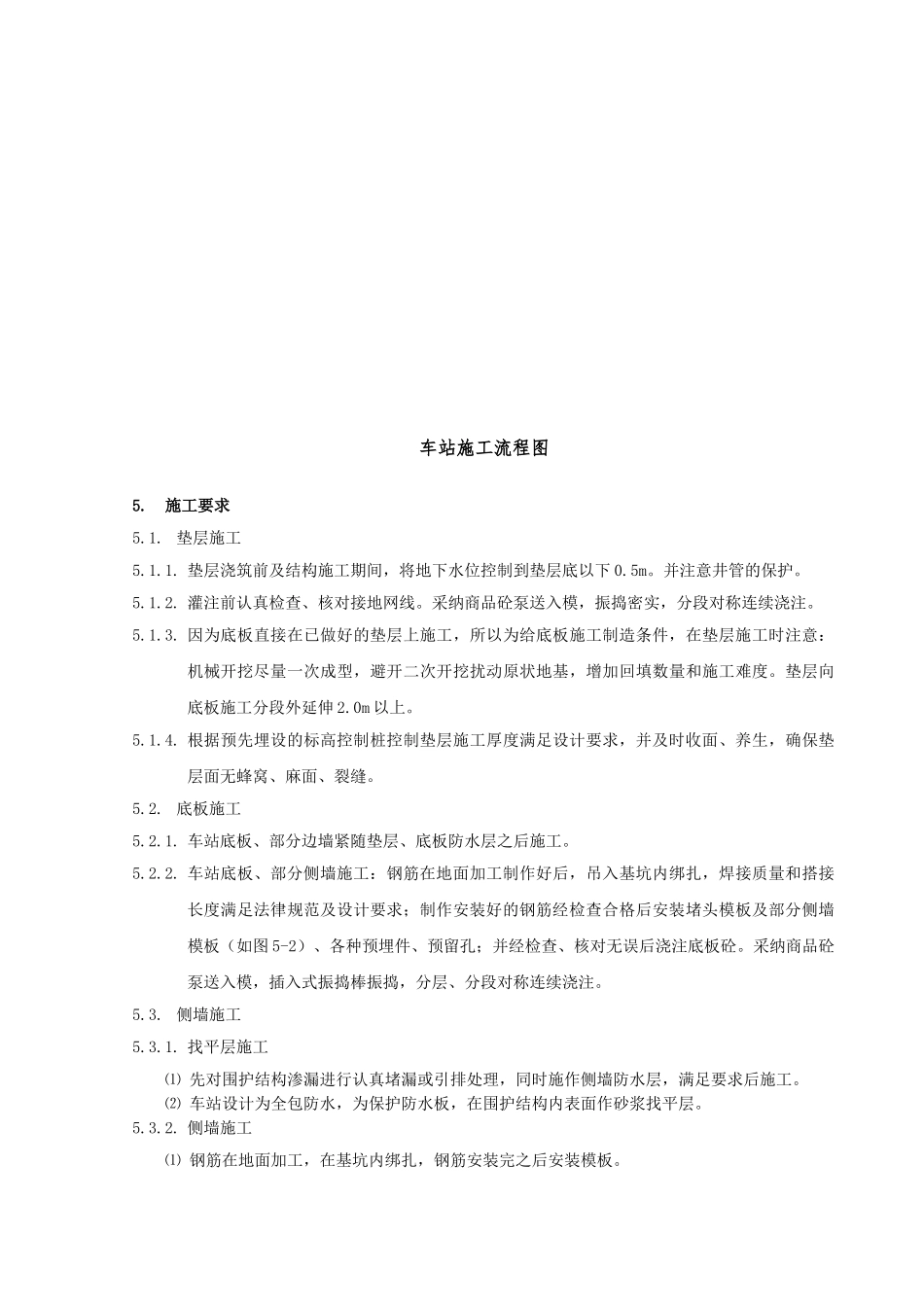

城市轨道交通工程编号：хххх 主体结构施工作业指导书单位： 编制： 审核： 批准： хххх 年 хх 月 хх 日发布 хххх 年 хх 月 хх 日实施城市轨道交通工程主体结构施工作业指导书1.适用范围明挖法地铁车站主体结构在地下空间分段施工，作业条件差，施工工序多，工序转换频繁，需开展严格流水作业，主体结构施工是车站施工质量和进度控制的关键，施工过程严格控制，以保证工程质量和进度满足要求。本作业指导书适用于实行明挖顺作法地铁车站主体结构施工。2.作业准备2.1. 施工技术部负责技术方案制定，安全技术交底，施工过程监督检查和指导，工程试验，施工测量、检测及监测等工作。2.2. 安全质量部负责施工过程安全与质量检查及监督等管理工作。2.3. 物资设备部负责物资、设备供应和进场检查、验收；负责机械设备的检查、维修和保养等管理工作。2.4. 主体结构作业队负责实施。3.技术要求3.1. 对导线点和水准点进行复测，并经监理及第三方监测单位复核。基坑开挖至设计标高后进行测量、放样及验收。3.2. 对围护结构表面进行有效的防水处理，包括凿毛找平等，使防水卷材铺贴面达到防水板铺设要求。3.3. 作好施工图纸会审工作，并对侧墙、立柱、顶（楼）板模型支撑系统进行设计、检算，报审批准后根据施工进度提前安排进料。3.4. 提前进行防水材料、钢筋等物资的进料及检验工作。3.5. 对结构施工顺序、施工进度安排、施工方法及技术要求向工班及全体管理人员进行技术交底。3.6. 根据施工进度适时安排劳动力、机械设备以及物资材料进场。3.7. 做好应急等物资准备工作。4.施工程序与工艺流程车站主体施工流程详见《车站施工流程图》。施工围挡施工准备管线调查、迁改及保护主体围护结构降水施工土方开挖外运冠梁及第一道混凝土支撑施工土方开挖外运钢腰梁安装，第二道钢支撑安装土方开挖外运钢腰梁安装，第三道钢支撑安装基底清理，接触网、底板垫层施工底板、侧墙防水层，底板钢筋砼施工拆除第三道钢管撑负二层侧墙、中板钢筋砼施工拆除第二道钢支撑负一层侧墙、顶板钢筋砼施工顶板防水及保护层施工拆除第一道混凝土支撑回填土、硬化路面施工车站内部结构及附属结构，盾构出土口封堵，回填车站主体工程完工车站施工流程图5.施工要求5.1. 垫层施工5.1.1. 垫层浇筑前及结构施工期间，将地下水位控制到垫层底以下 0.5m。并注意井管的保护。5.1.2. 灌注前认真检查、核对接地网线。采纳商品砼泵送入模，振...
