地铁侧支护施工措施及应急预案

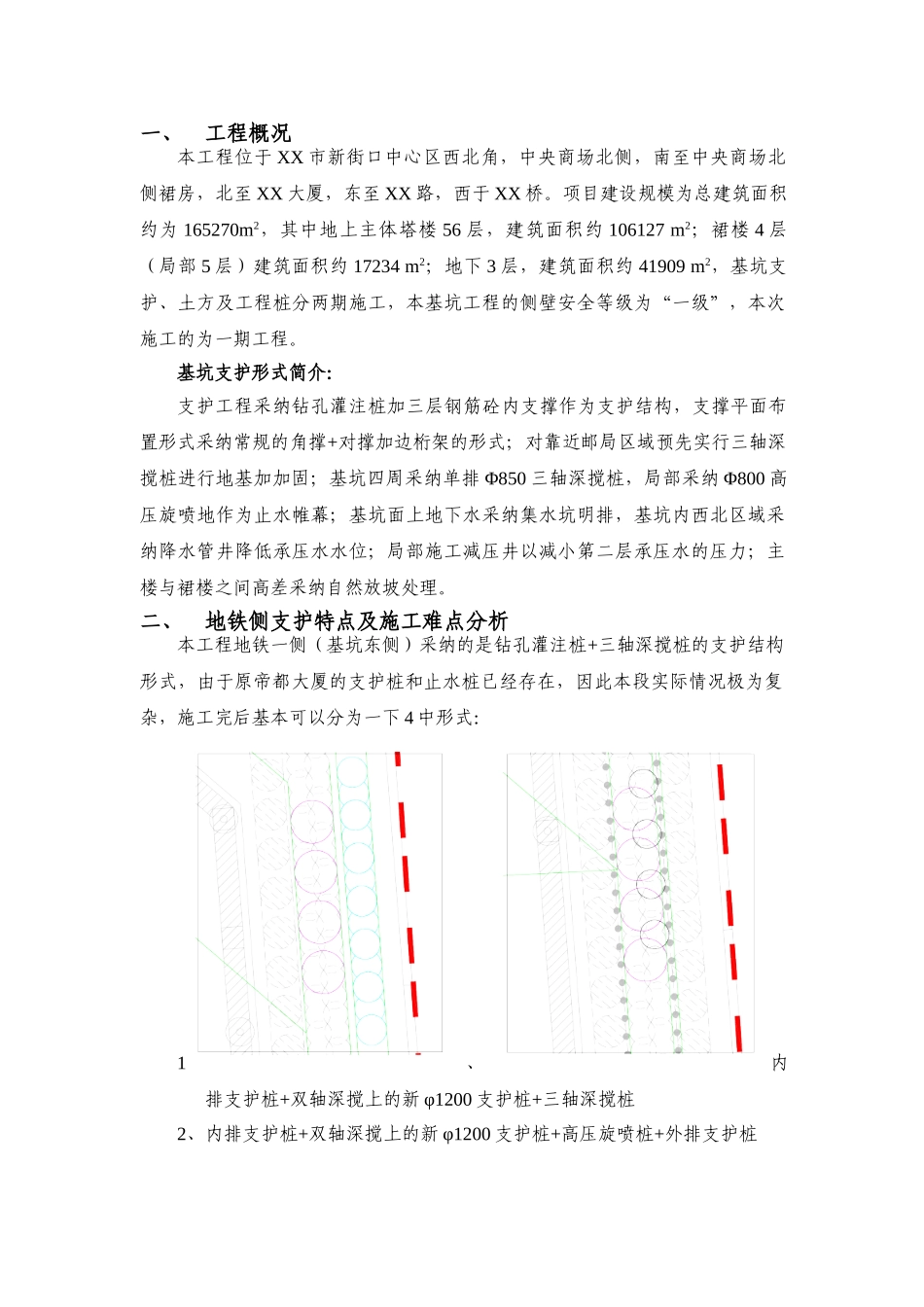

XX 机械工程总公司 中央商场 扩 建 项 目基坑支护工程地铁侧支护施工措施及应急预案XX 机械工程总公司2010 年 12 月 08 日一、工程概况本工程位于 XX 市新街口中心区西北角，中央商场北侧，南至中央商场北侧裙房，北至 XX 大厦，东至 XX 路，西于 XX 桥。项目建设规模为总建筑面积约为 165270m2，其中地上主体塔楼 56 层，建筑面积约 106127 m2；裙楼 4 层（局部 5 层）建筑面积约 17234 m2；地下 3 层，建筑面积约 41909 m2，基坑支护、土方及工程桩分两期施工，本基坑工程的侧壁安全等级为“一级”，本次施工的为一期工程。基坑支护形式简介：支护工程采纳钻孔灌注桩加三层钢筋砼内支撑作为支护结构，支撑平面布置形式采纳常规的角撑+对撑加边桁架的形式；对靠近邮局区域预先实行三轴深搅桩进行地基加加固；基坑四周采纳单排 Φ850 三轴深搅桩，局部采纳 Φ800 高压旋喷地作为止水帷幕；基坑面上地下水采纳集水坑明排，基坑内西北区域采纳降水管井降低承压水水位；局部施工减压井以减小第二层承压水的压力；主楼与裙楼之间高差采纳自然放坡处理。二、地铁侧支护特点及施工难点分析本工程地铁一侧（基坑东侧）采纳的是钻孔灌注桩+三轴深搅桩的支护结构形式，由于原帝都大厦的支护桩和止水桩已经存在，因此本段实际情况极为复杂，施工完后基本可以分为一下 4 中形式：1、内排支护桩+双轴深搅上的新 φ1200 支护桩+三轴深搅桩2、内排支护桩+双轴深搅上的新 φ1200 支护桩+高压旋喷桩+外排支护桩3、内排支护桩+双轴深搅上的新 φ1300 支护桩+高压旋喷桩+外排支护桩4、内排支护桩+双轴深搅上的新 φ1300 支护桩+三轴深搅桩支护结构施工对地铁隧道影响的最大隐患1、支护桩施工过程中的泥浆护壁不稳定，发生塌方、坍孔等现象，引起土体变形，从而导致外围地面沉降或者位移。2、三轴深搅施工导致土体液化，在水泥未凝固之前，被动土强度减弱，致使管线、隧道侧壁受力情况变化，影响稳定。3、高压旋喷桩施工，压力过大或者注浆过多，导致管线、隧道侧壁压力增加，受力失衡引起形变。由于地下管线基本都在地面 2.5m 以上，根据勘查报告，该层土为 2-1 层，透水性能较差，因此旋喷桩喷射到 2.5m 时，应减小喷浆压力，确保基坑安全。原帝都大厦支护结构对本工程施工的影响原帝都大厦所施工的支护结构，对本工程支护施工是一个有利因素。1、该段几乎所有新做支护桩均在老的双排双轴深搅桩上，因此对钻...
