地铁区间施工组织设计

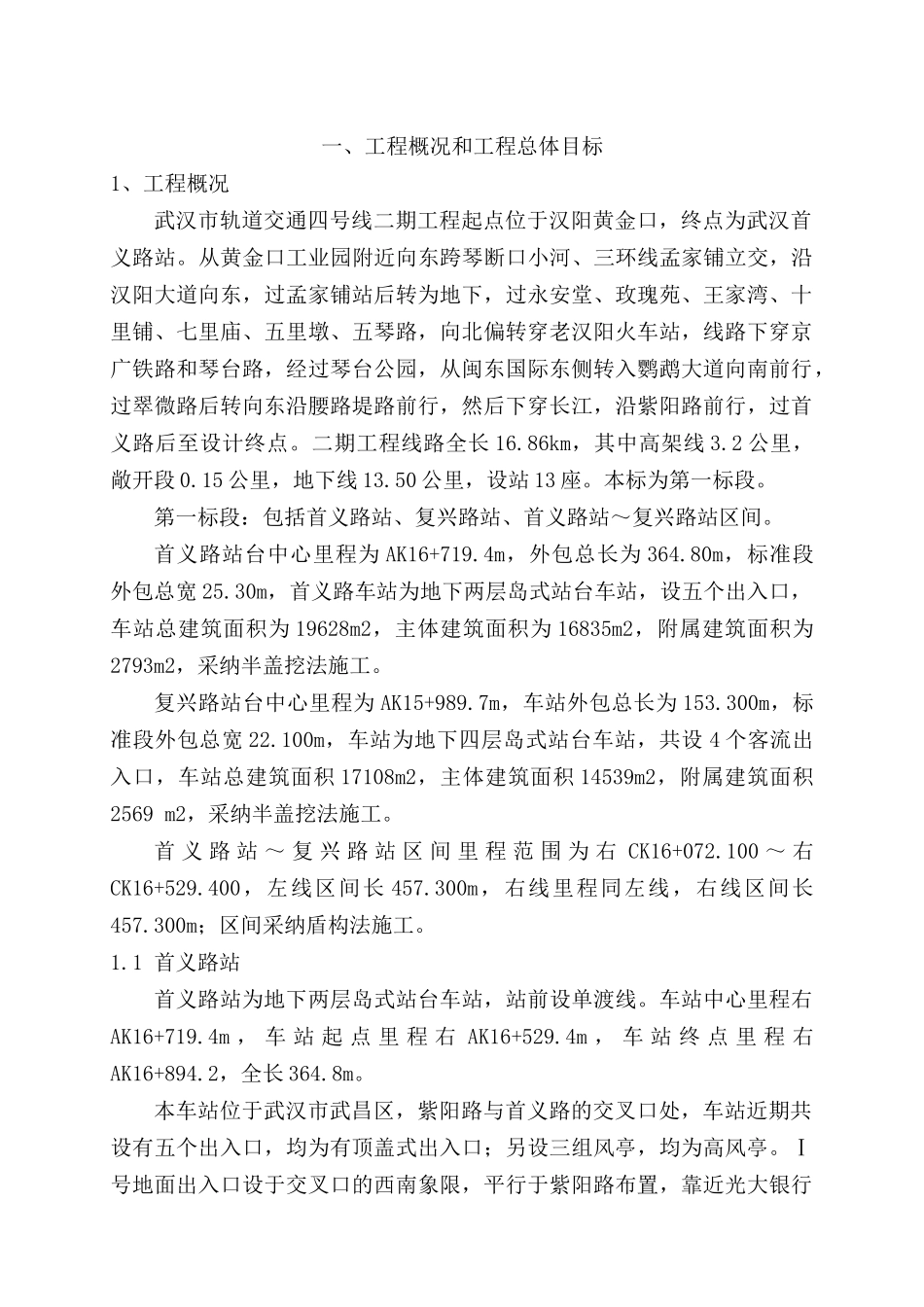

一、工程概况和工程总体目标1、工程概况武汉市轨道交通四号线二期工程起点位于汉阳黄金口，终点为武汉首义路站。从黄金口工业园附近向东跨琴断口小河、三环线孟家铺立交，沿汉阳大道向东，过孟家铺站后转为地下，过永安堂、玫瑰苑、王家湾、十里铺、七里庙、五里墩、五琴路，向北偏转穿老汉阳火车站，线路下穿京广铁路和琴台路，经过琴台公园，从闽东国际东侧转入鹦鹉大道向南前行，过翠微路后转向东沿腰路堤路前行，然后下穿长江，沿紫阳路前行，过首义路后至设计终点。二期工程线路全长 16.86km，其中高架线 3.2 公里，敞开段 0.15 公里，地下线 13.50 公里，设站 13 座。本标为第一标段。第一标段：包括首义路站、复兴路站、首义路站～复兴路站区间。首义路站台中心里程为 AK16+719.4m，外包总长为 364.80m，标准段外包总宽 25.30m，首义路车站为地下两层岛式站台车站，设五个出入口，车站总建筑面积为 19628m2，主体建筑面积为 16835m2，附属建筑面积为2793m2，采纳半盖挖法施工。复兴路站台中心里程为 AK15+989.7m，车站外包总长为 153.300m，标准段外包总宽 22.100m，车站为地下四层岛式站台车站，共设 4 个客流出入口，车站总建筑面积 17108m2，主体建筑面积 14539m2，附属建筑面积2569 m2，采纳半盖挖法施工。首 义 路 站 ～ 复 兴 路 站 区 间 里 程 范 围 为 右 CK16+072.100 ～ 右CK16+529.400，左线区间长 457.300m，右线里程同左线，右线区间长457.300m；区间采纳盾构法施工。1.1 首义路站首义路站为地下两层岛式站台车站，站前设单渡线。车站中心里程右AK16+719.4m ， 车 站 起 点 里 程 右 AK16+529.4m ， 车 站 终 点 里 程 右AK16+894.2，全长 364.8m。本车站位于武汉市武昌区，紫阳路与首义路的交叉口处，车站近期共设有五个出入口，均为有顶盖式出入口；另设三组风亭，均为高风亭。Ⅰ号地面出入口设于交叉口的西南象限，平行于紫阳路布置，靠近光大银行紫阳分行。Ⅱ号地面出入口也位于交叉口的西南象限，平行于首义路布置，设于瑞安阳光酒店的东侧。Ⅲ号地面出入口位于交叉口的东南象限，平行于紫阳路布置，设于变电所用地与 701 舰船讨论所用地中间，并与 3 号风亭合建。Ⅳ号地面出入口设于道口的东北象限，平行于紫阳路布置，靠近招商银行设置，并与 2 号风亭合建。另外，在车站西端预留出入口实施条件。1 号风亭位于车站西端，靠近中铁物流大厦设置。...
