地铁变电站工程施工组织设计

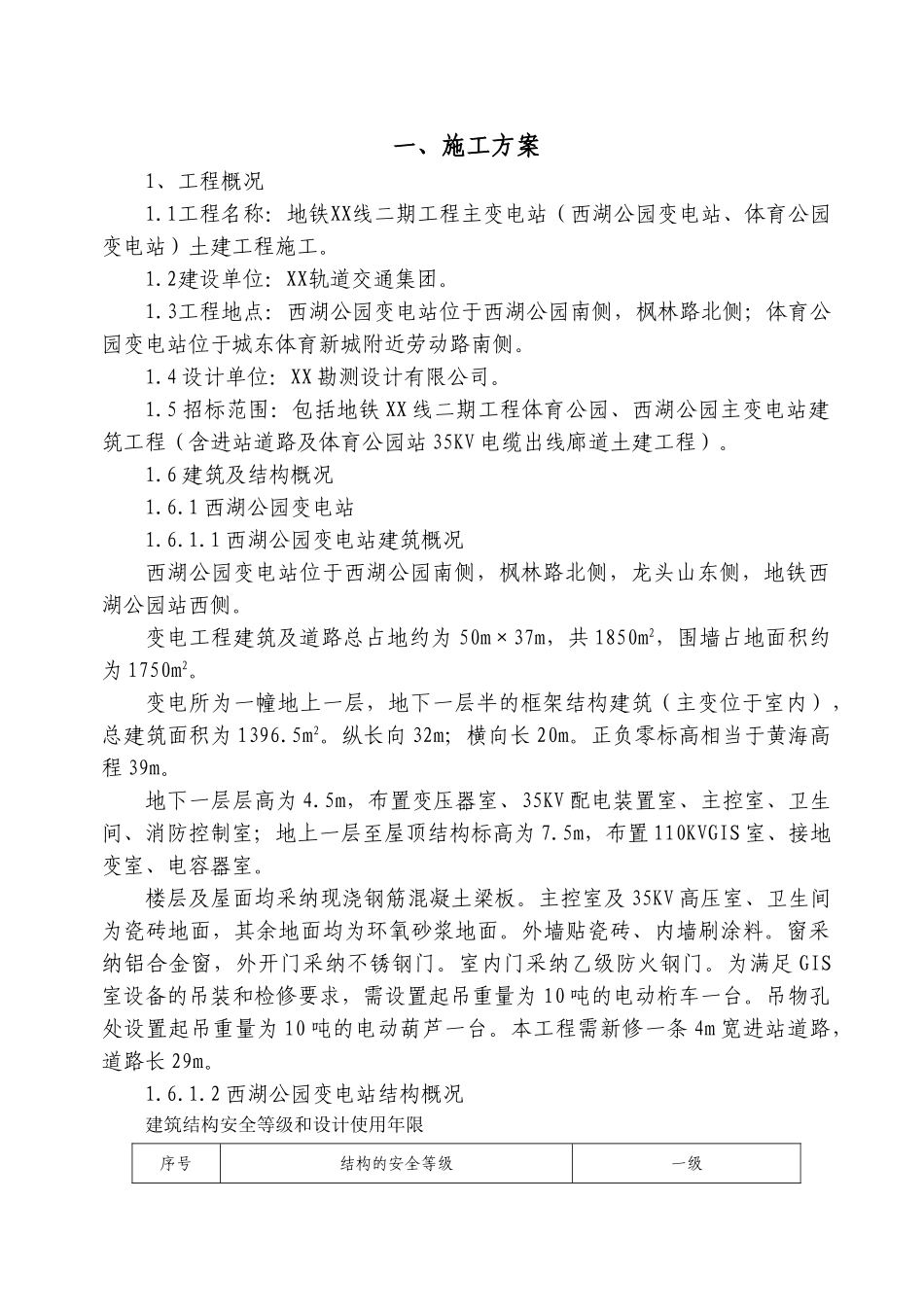

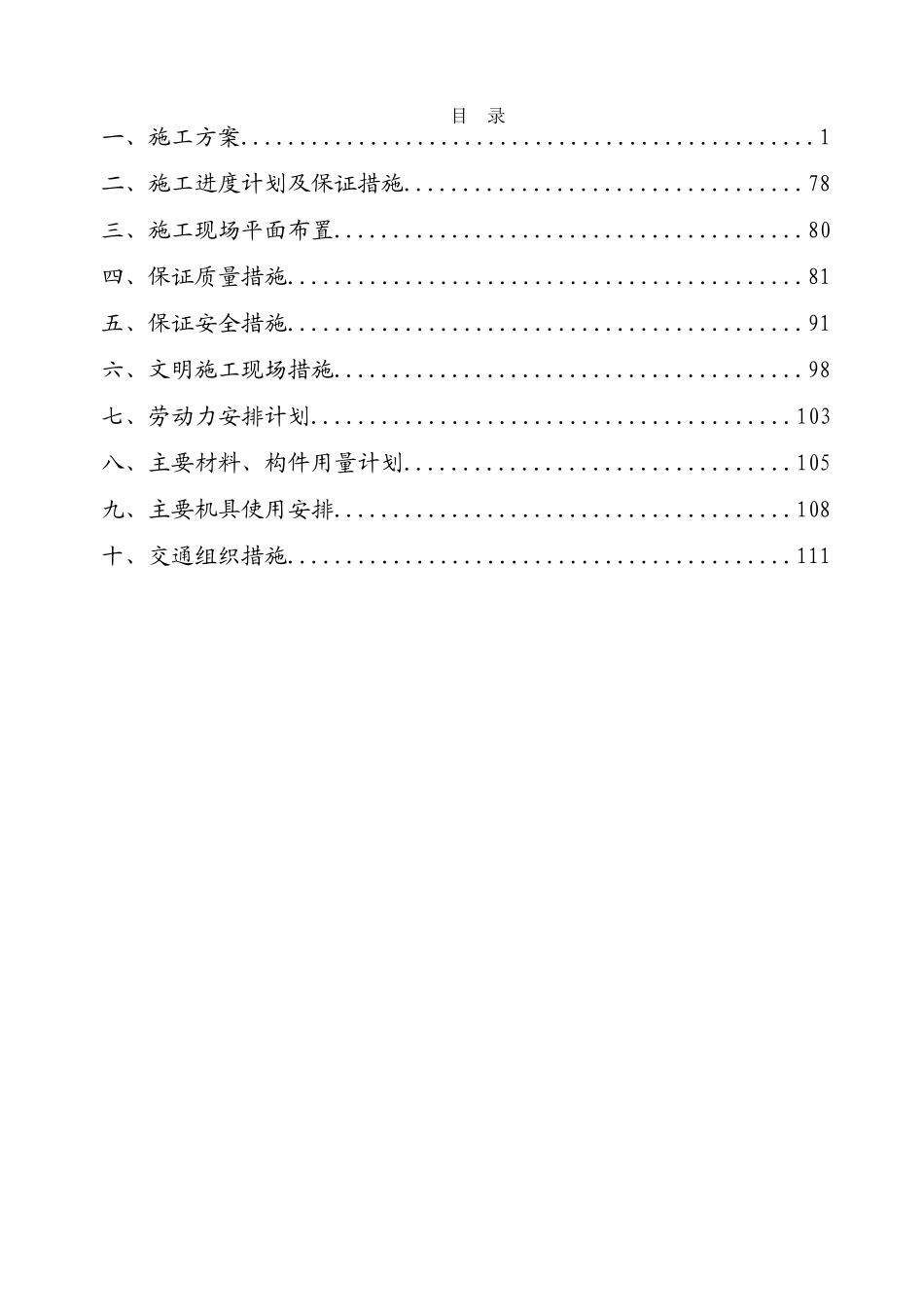

目 录一、施工方案.................................................1二、施工进度计划及保证措施..................................78三、施工现场平面布置........................................80四、保证质量措施............................................81五、保证安全措施............................................91六、文明施工现场措施........................................98七、劳动力安排计划.........................................103八、主要材料、构件用量计划.................................105九、主要机具使用安排.......................................108十、交通组织措施...........................................111一、施工方案1、工程概况1.1工程名称：地铁XX线二期工程主变电站（西湖公园变电站、体育公园变电站）土建工程施工。1.2建设单位：XX轨道交通集团。1.3工程地点：西湖公园变电站位于西湖公园南侧，枫林路北侧；体育公园变电站位于城东体育新城附近劳动路南侧。1.4 设计单位：XX 勘测设计有限公司。1.5 招标范围：包括地铁 XX 线二期工程体育公园、西湖公园主变电站建筑工程（含进站道路及体育公园站 35KV 电缆出线廊道土建工程）。1.6 建筑及结构概况1.6.1 西湖公园变电站1.6.1.1 西湖公园变电站建筑概况西湖公园变电站位于西湖公园南侧，枫林路北侧，龙头山东侧，地铁西湖公园站西侧。变电工程建筑及道路总占地约为 50m×37m，共 1850m2，围墙占地面积约为 1750m2。变电所为一幢地上一层，地下一层半的框架结构建筑（主变位于室内），总建筑面积为 1396.5m2。纵长向 32m；横向长 20m。正负零标高相当于黄海高程 39m。地下一层层高为 4.5m，布置变压器室、35KV 配电装置室、主控室、卫生间、消防控制室；地上一层至屋顶结构标高为 7.5m，布置 110KVGIS 室、接地变室、电容器室。楼层及屋面均采纳现浇钢筋混凝土梁板。主控室及 35KV 高压室、卫生间为瓷砖地面，其余地面均为环氧砂浆地面。外墙贴瓷砖、内墙刷涂料。窗采纳铝合金窗，外开门采纳不锈钢门。室内门采纳乙级防火钢门。为满足 GIS室设备的吊装和检修要求，需设置起吊重量为 10 吨的电动桁车一台。吊物孔处设置起吊重量为 10 吨的电动葫芦一台。本工程需新修一条 4m 宽进站道路，道路长 29m。1.6.1.2 西湖公园变电站结构概况建筑结构安全等级和设计使用年限 序号结构的安全等级一级...
