地铁工程电气安装监理作业指导书

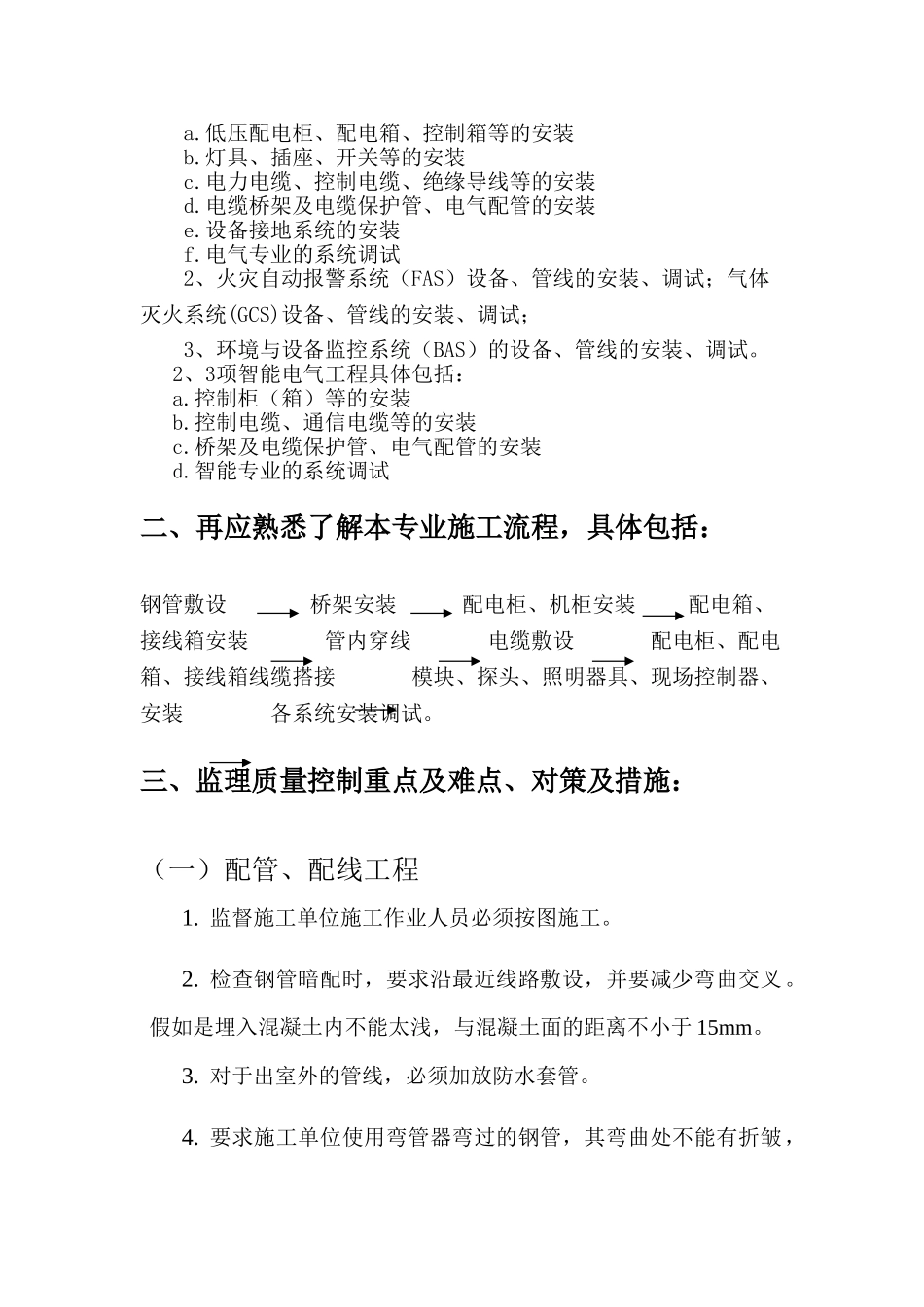

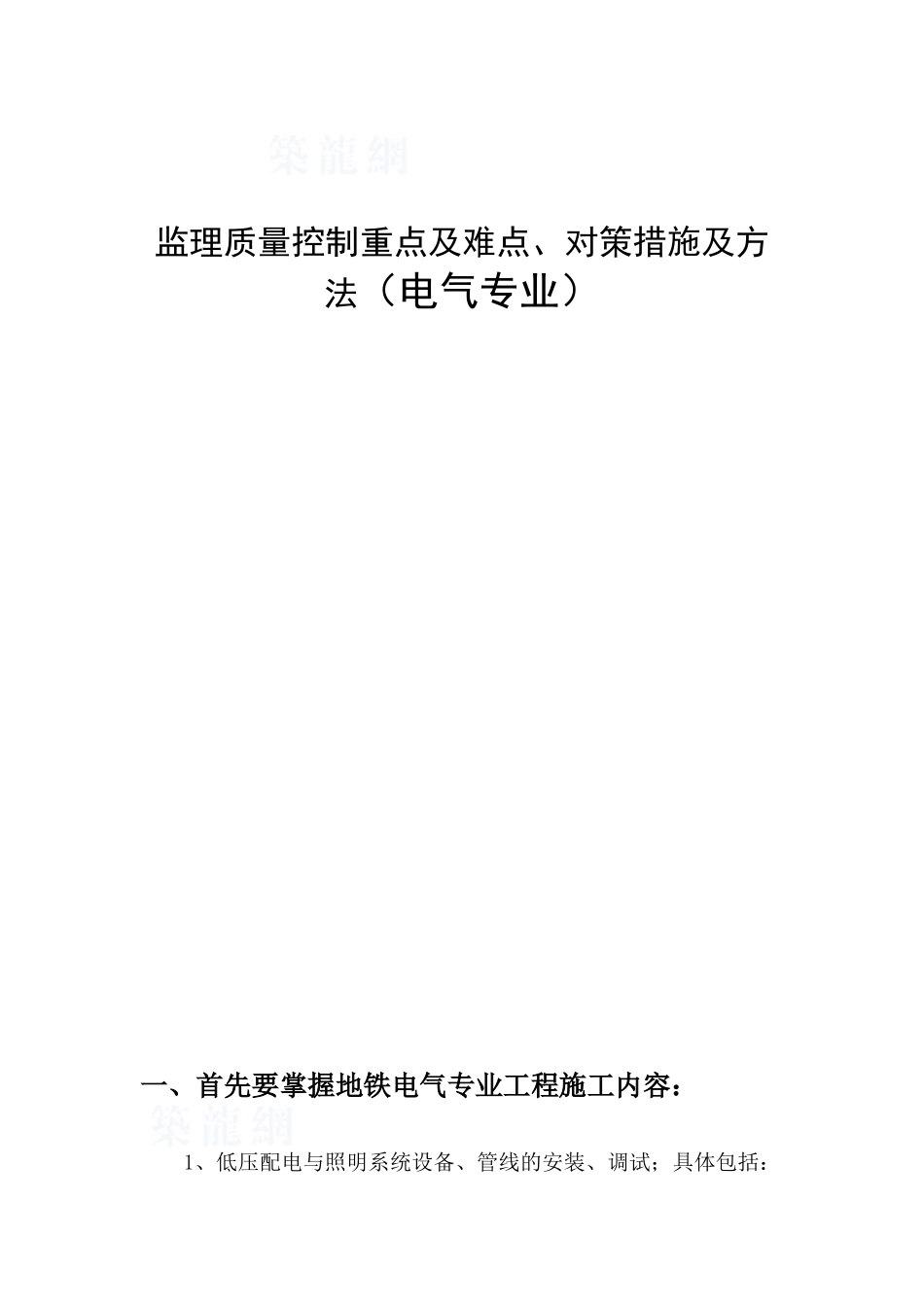

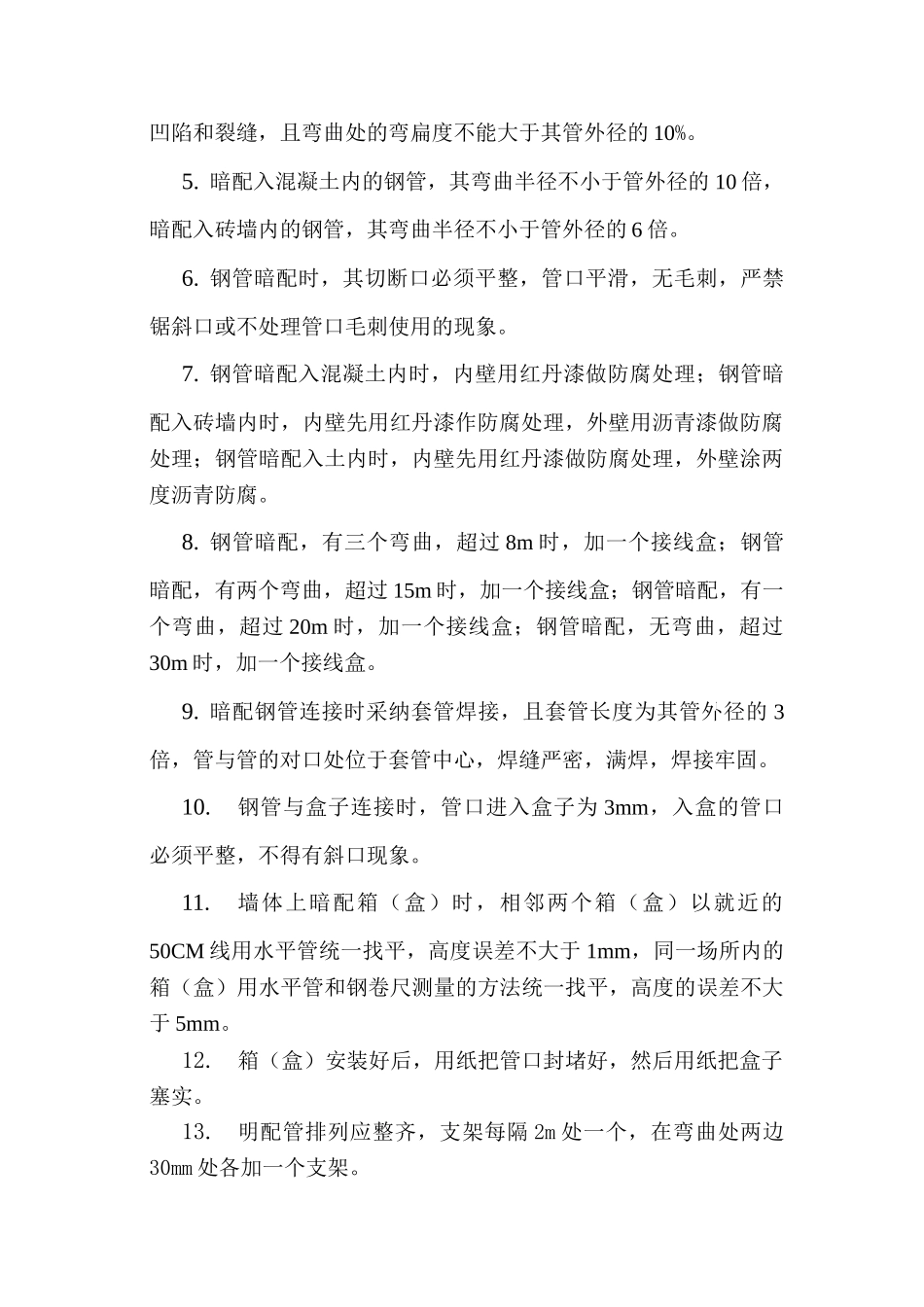

监理质量控制重点及难点、对策措施及方法（电气专业） 一、首先要掌握地铁电气专业工程施工内容：1、低压配电与照明系统设备、管线的安装、调试；具体包括：a.低压配电柜、配电箱、控制箱等的安装b.灯具、插座、开关等的安装c.电力电缆、控制电缆、绝缘导线等的安装d.电缆桥架及电缆保护管、电气配管的安装e.设备接地系统的安装f.电气专业的系统调试2、火灾自动报警系统（FAS）设备、管线的安装、调试；气体灭火系统(GCS)设备、管线的安装、调试；3、环境与设备监控系统（BAS）的设备、管线的安装、调试。 2、3项智能电气工程具体包括：a.控制柜（箱）等的安装b.控制电缆、通信电缆等的安装c.桥架及电缆保护管、电气配管的安装d.智能专业的系统调试二、再应熟悉了解本专业施工流程，具体包括：钢管敷设 桥架安装 配电柜、机柜安装 配电箱、接线箱安装 管内穿线 电缆敷设 配电柜、配电箱、接线箱线缆搭接 模块、探头、照明器具、现场控制器、安装 各系统安装调试。三、监理质量控制重点及难点、对策及措施：（一）配管、配线工程1. 监督施工单位施工作业人员必须按图施工。2. 检查钢管暗配时，要求沿最近线路敷设，并要减少弯曲交叉。假如是埋入混凝土内不能太浅，与混凝土面的距离不小于 15mm。3. 对于出室外的管线，必须加放防水套管。4. 要求施工单位使用弯管器弯过的钢管，其弯曲处不能有折皱，凹陷和裂缝，且弯曲处的弯扁度不能大于其管外径的 10%。5. 暗配入混凝土内的钢管，其弯曲半径不小于管外径的 10 倍，暗配入砖墙内的钢管，其弯曲半径不小于管外径的 6 倍。6. 钢管暗配时，其切断口必须平整，管口平滑，无毛刺，严禁锯斜口或不处理管口毛刺使用的现象。7. 钢管暗配入混凝土内时，内壁用红丹漆做防腐处理；钢管暗配入砖墙内时，内壁先用红丹漆作防腐处理，外壁用沥青漆做防腐处理；钢管暗配入土内时，内壁先用红丹漆做防腐处理，外壁涂两度沥青防腐。8. 钢管暗配，有三个弯曲，超过 8m 时，加一个接线盒；钢管暗配，有两个弯曲，超过 15m 时，加一个接线盒；钢管暗配，有一个弯曲，超过 20m 时，加一个接线盒；钢管暗配，无弯曲，超过30m 时，加一个接线盒。9. 暗配钢管连接时采纳套管焊接，且套管长度为其管外径的 3倍，管与管的对口处位于套管中心，焊缝严密，满焊，焊接牢固。10.钢管与盒子连接时，管口进入盒子为 3mm，入盒的管口必须平整，不得有斜口现象。11.墙体上暗配箱（盒）时，相邻两个箱...
