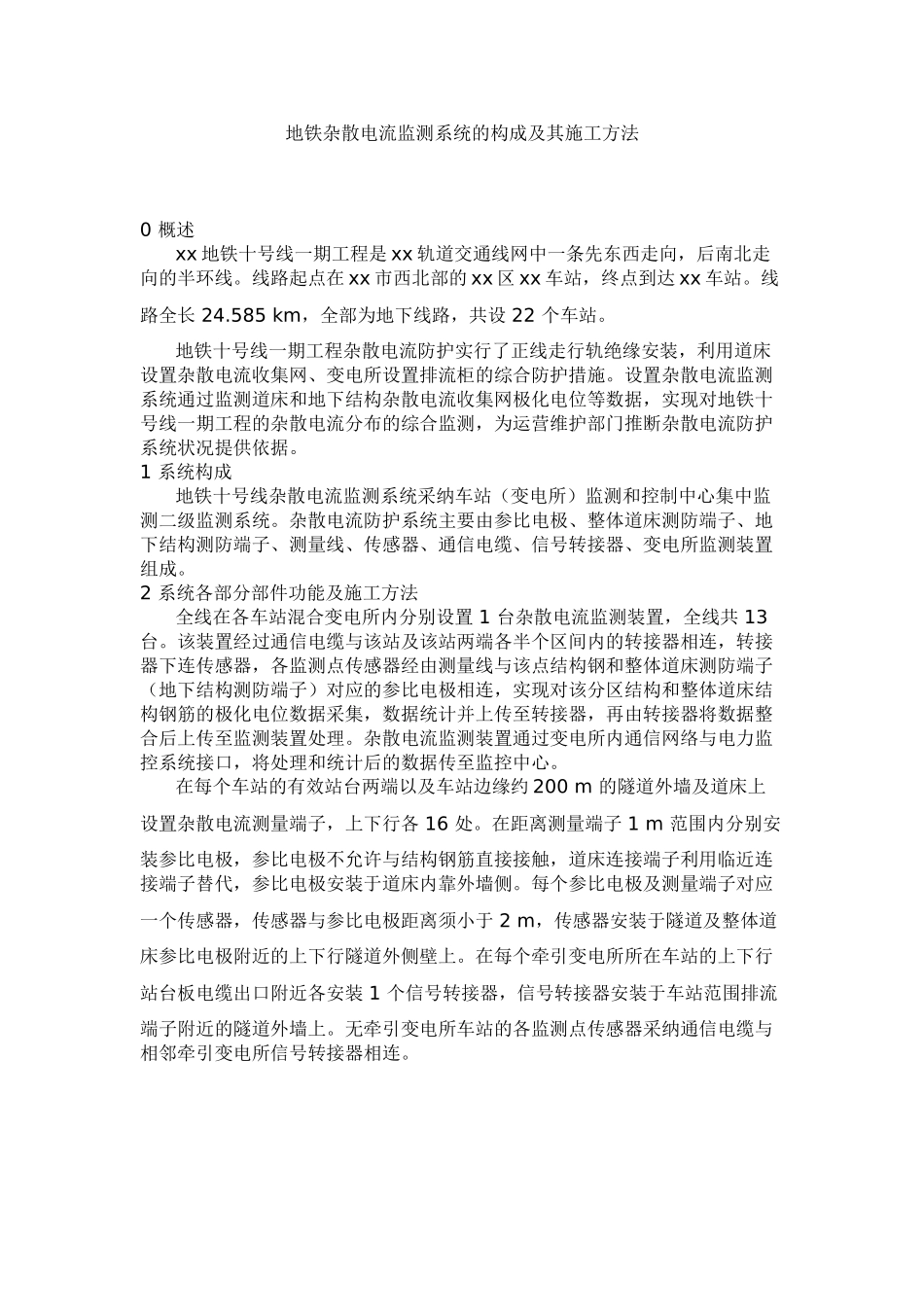

地铁杂散电流监测系统的构成及其施工方法 0 概述 xx 地铁十号线一期工程是 xx 轨道交通线网中一条先东西走向，后南北走向的半环线。线路起点在 xx 市西北部的 xx 区 xx 车站，终点到达 xx 车站。线路全长 24.585 km，全部为地下线路，共设 22 个车站。 地铁十号线一期工程杂散电流防护实行了正线走行轨绝缘安装，利用道床设置杂散电流收集网、变电所设置排流柜的综合防护措施。设置杂散电流监测系统通过监测道床和地下结构杂散电流收集网极化电位等数据，实现对地铁十号线一期工程的杂散电流分布的综合监测，为运营维护部门推断杂散电流防护系统状况提供依据。1 系统构成 地铁十号线杂散电流监测系统采纳车站（变电所）监测和控制中心集中监测二级监测系统。杂散电流防护系统主要由参比电极、整体道床测防端子、地下结构测防端子、测量线、传感器、通信电缆、信号转接器、变电所监测装置组成。2 系统各部分部件功能及施工方法 全线在各车站混合变电所内分别设置 1 台杂散电流监测装置，全线共 13 台。该装置经过通信电缆与该站及该站两端各半个区间内的转接器相连，转接器下连传感器，各监测点传感器经由测量线与该点结构钢和整体道床测防端子（地下结构测防端子）对应的参比电极相连，实现对该分区结构和整体道床结构钢筋的极化电位数据采集，数据统计并上传至转接器，再由转接器将数据整合后上传至监测装置处理。杂散电流监测装置通过变电所内通信网络与电力监控系统接口，将处理和统计后的数据传至监控中心。 在每个车站的有效站台两端以及车站边缘约 200 m 的隧道外墙及道床上设置杂散电流测量端子，上下行各 16 处。在距离测量端子 1 m 范围内分别安装参比电极，参比电极不允许与结构钢筋直接接触，道床连接端子利用临近连接端子替代，参比电极安装于道床内靠外墙侧。每个参比电极及测量端子对应一个传感器，传感器与参比电极距离须小于 2 m，传感器安装于隧道及整体道床参比电极附近的上下行隧道外侧壁上。在每个牵引变电所所在车站的上下行站台板电缆出口附近各安装 1 个信号转接器，信号转接器安装于车站范围排流端子附近的隧道外墙上。无牵引变电所车站的各监测点传感器采纳通信电缆与相邻牵引变电所信号转接器相连。2.1 排流网测试 连接测防端子前应对排流网进行全面测试。内容包括检查测防端子预留情况，如连接端子有无遗漏、设置位置、规格型号是否满足设计要求、连接端子是否适于测防端子...
